Verilog学习之路（1）— Quartus II 13.0下载安装和HelloWorld

一、前言

Quartus II是Altera的FPGA设计工具，

二、安装包下载

百度云链接地址：https://pan.baidu.com/s/1VtDVKaiUDgbZI1vICS9jlw 提取码：ac9r

其他相关资料下载：http://www.corecourse.cn/forum.php?mod=viewthread&tid=27539

三、软件安装

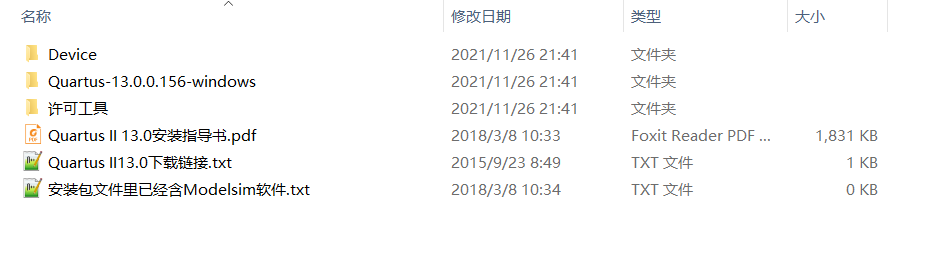

安装包下载好后解压

点击进入【Quartus-13.0.0.156-windows】文件夹中，其中包含了开发 FPGA 所需的所有工具， 包括 Quartus

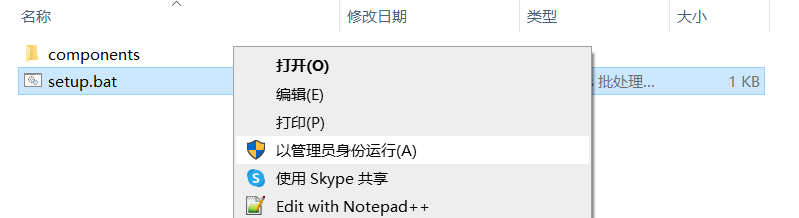

II13.0 主程序、 仿真工具 modelsim-altera， Dspbuilder 以及帮助文档。然后点击【setup.bat】右键选择【以管理员身份运行】

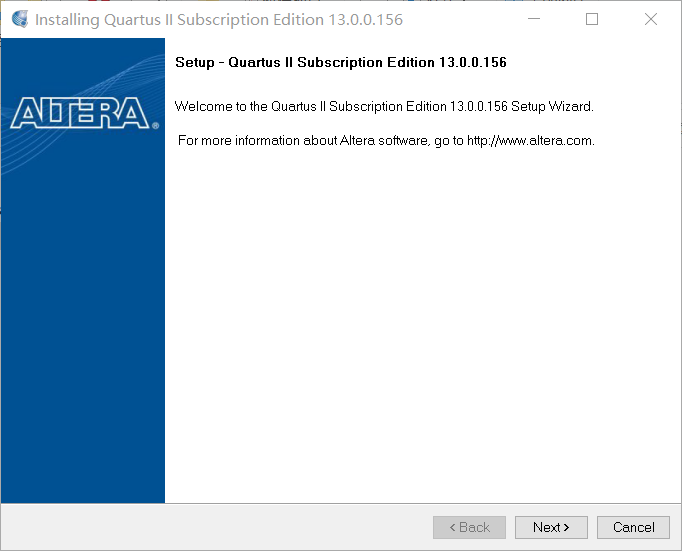

等待一会后会出现如下安装界面，点击【Next】即可

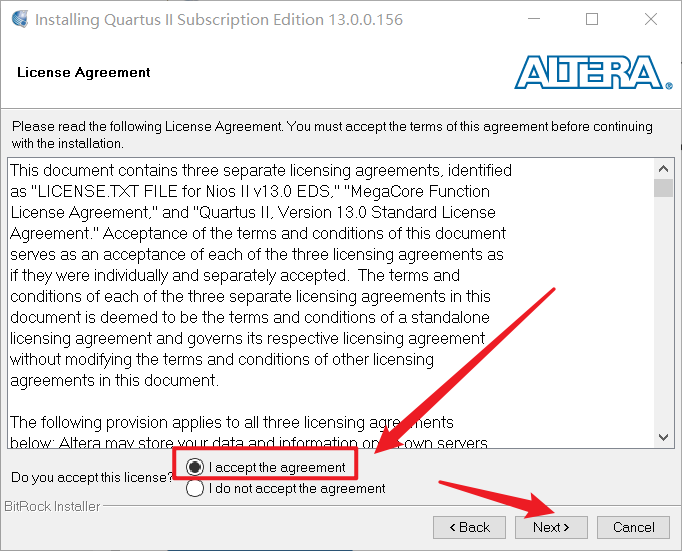

然后勾选【I accept the agreement】后依然点击【Next】

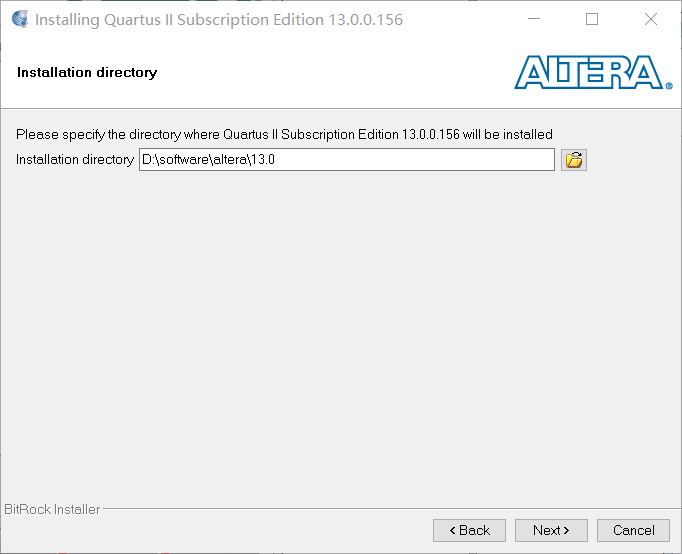

接下来选择安装路径，默认安装在C盘，按照自己的习惯我安装在D盘

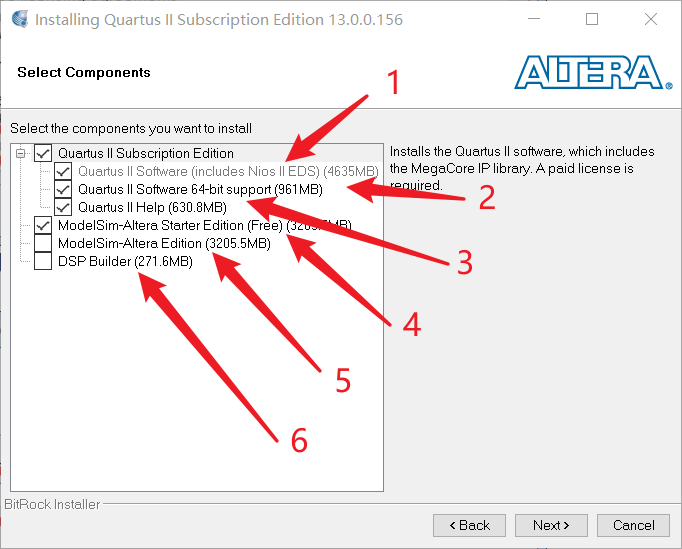

接下来选择安装的内容，第 1 项为 quartus 软件主包，为必装选项； 第 2 项为 quartus 软件 64 位系统支持包， 64 位系统需要安装此包，第 3 项为 quartus的帮助选项，建议安装。 第 4 项为 modelsim–altera 的初学者版本，基础的学习和仿真安装初学者版本即可完全满足条件，就不需要选择安装第 5 项了， 且第 5 项使用需要 license，没必要安装。 第 6 项为 dspbuilder，需要和 matlab 2012b 或更高版本配合使用，没有需求不用安装。勾选完成后，就可以点击 next 直接运行下一步了。

接下来是对安装选项的一个汇总报告，直接点击 【next】 即可开始安装，

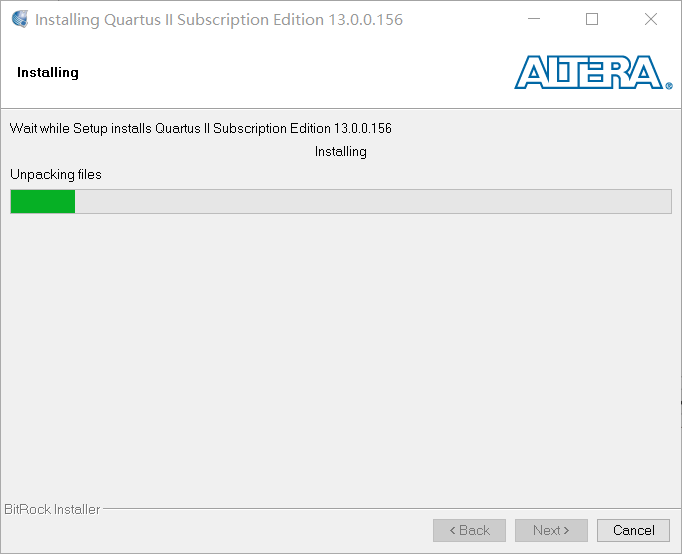

接下来等待安装，比较漫长，可能需要 几十分钟的时间。

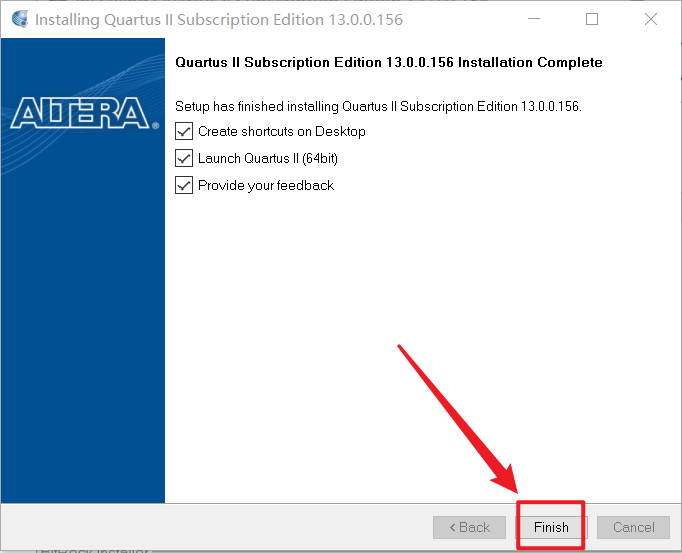

安装完成后点击【finish】即可

四、运行软件

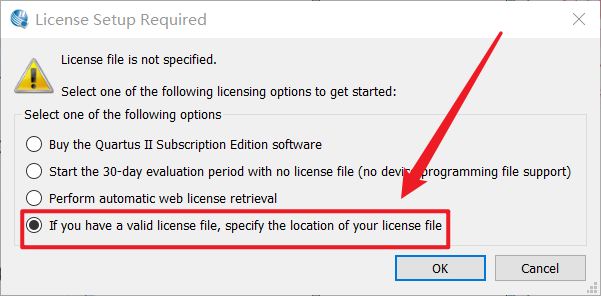

安装完后会自动打开软件，如果没有自动打开，从开始菜单或桌面上找到 Quartus II13.0 软件打开即可， 首次运行，会弹出以下界面， 提示我们安装 license。这里我们选择最后一项， 然后点击【OK】进入下一个页面。

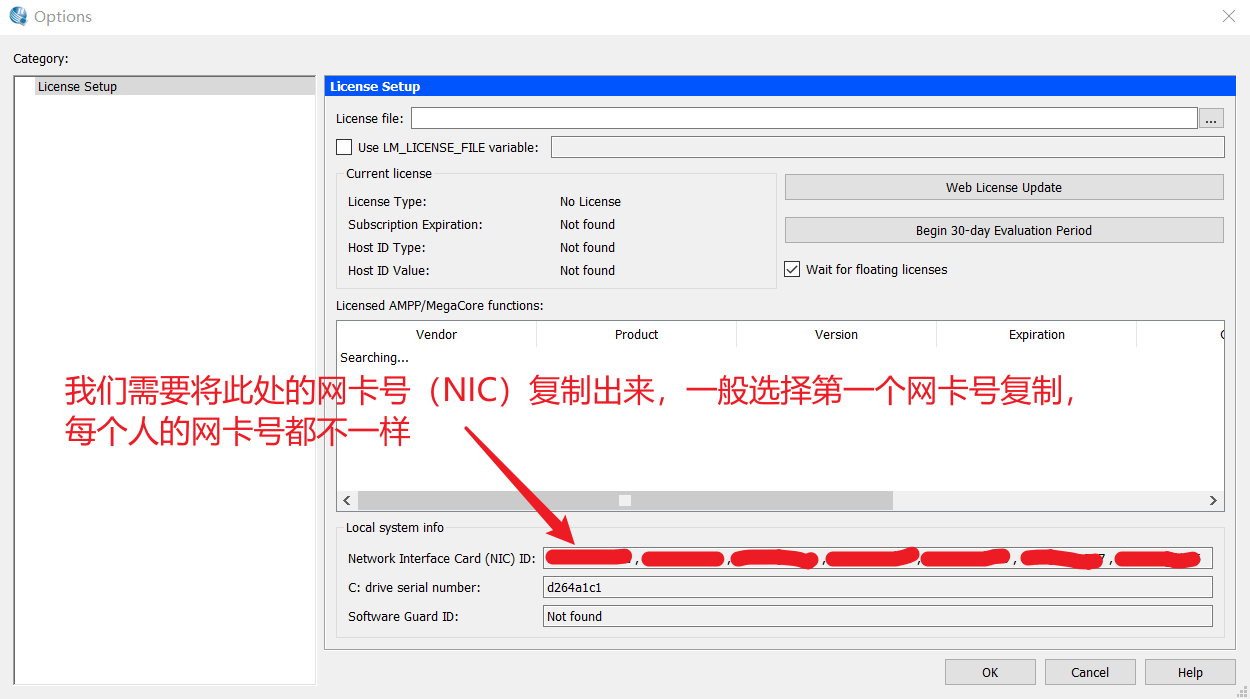

接下来跳出如下窗口，我们复制网卡号，然后点击【Cancel】关闭即可，然后将 quartus 主程序一并关闭。如果没有跳出，则在 Quartus II 中依次点击【Tools】 ->【License Setup】 来打开以下窗口。

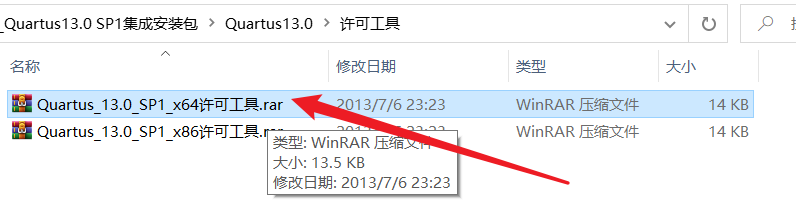

然后回到安装包所在的目录，进入【许可工具】目录，我的是64位系统，将【Quartus_13.0_SP1_x64许可工具】解压出来

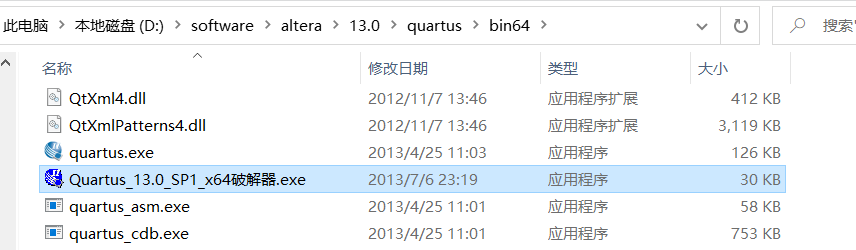

然后将其复制粘贴到你软件安装目录的 bin64 文件夹下， 如我的对应就是D:softwarealtera13.0quartusbin64。

接下来选中它右键，选择以管理员身份运行， 则会出现以下界面：

然后我们点击应用，就会弹出如下所示的界面，即会生成一个 licens.dat 的文件，要求我们保存，我们先将其保存在桌面上。保存完成以后， 就可以关闭该工具了。

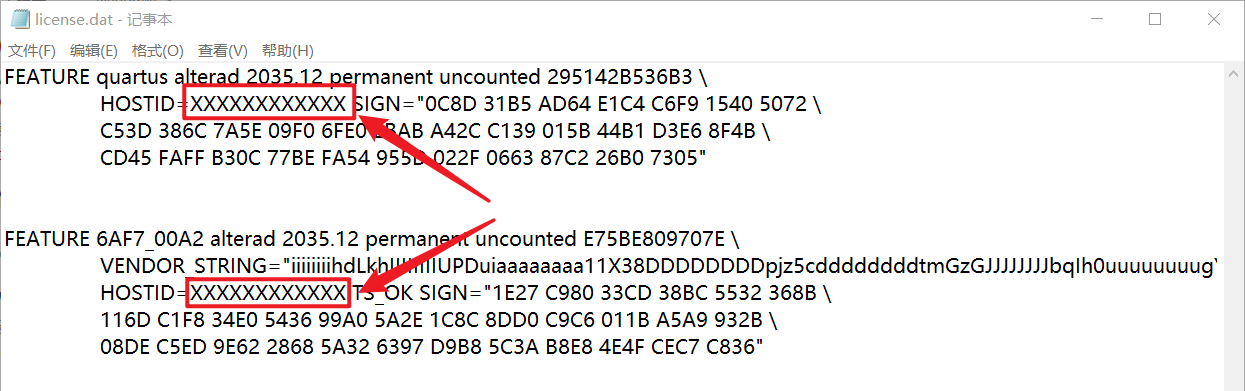

接下来，我们需要对刚刚生成的 license.dat 文件进行修改，找到先前复制的网卡号(NIC ID)，将此 license 中的所有“XXXXXXXXXXXX”都用你的网卡号替换，然后保存此文件。

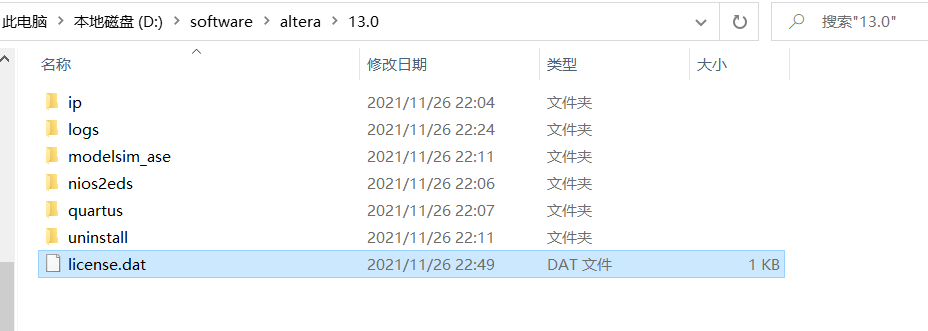

然后将其复制到一个不易被误删的文件夹下，一般选择保存在软件安装目录下，这里即【D:softwarealtera13.0】文件夹下。
（注意，这个地方一定要注意！！！！！ 该路径千万不能再向下了，否则软件将不能正常识别 license）

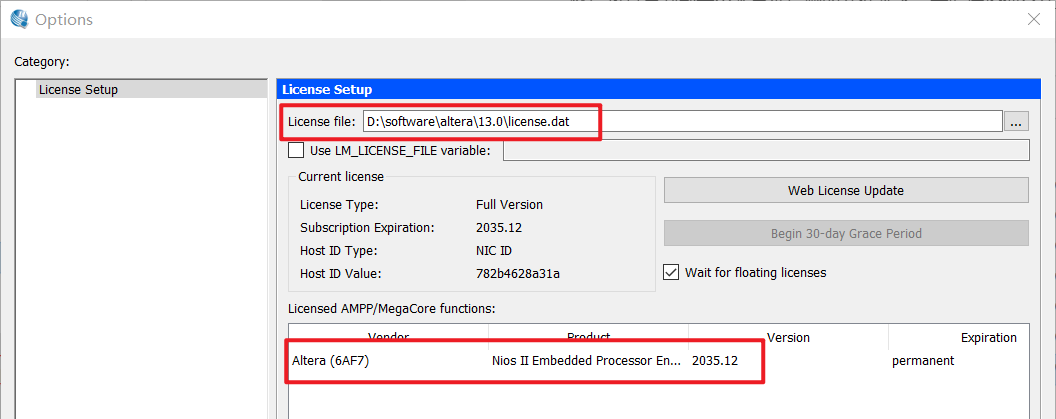

然后再次运行 Quartus II 软件， 在弹出的页面中接着再次选择最后一项，点击OK，在打开的页面中，将 license file 指向你刚刚保存好的 license.dat，当出现图中所示的内容，即表明破解成功了。

五、安装器件库

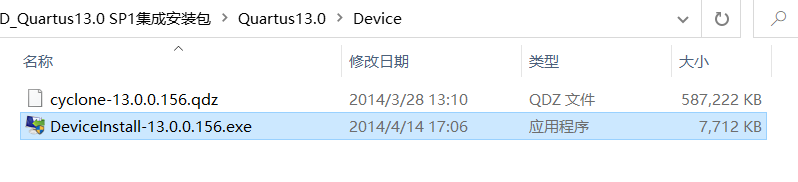

安装器件库需要关闭Quartus II 软件，然后回到安装包的 Device 文件夹下，运行 DeviceInstall-13.0.0.156.exe 文件，

点击 next 即可，

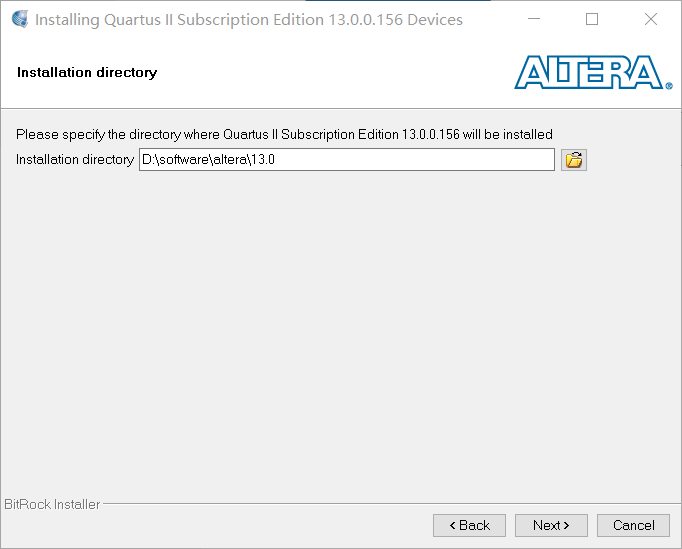

在接下来弹出的页面中，为选择器件安装目录，这里必须和软件安装目录一致，所以这里修改为 D:softwarealtera13.0，

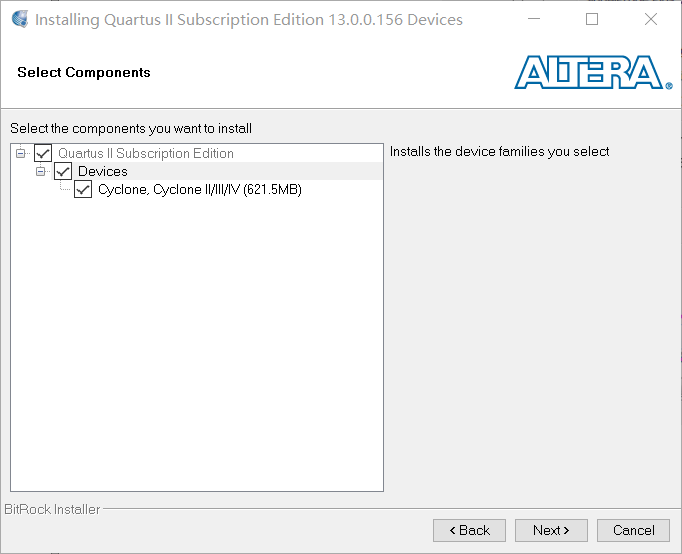

将【Cyclone, Cyclone II/III/IV】勾选即可，然后点击【Next】

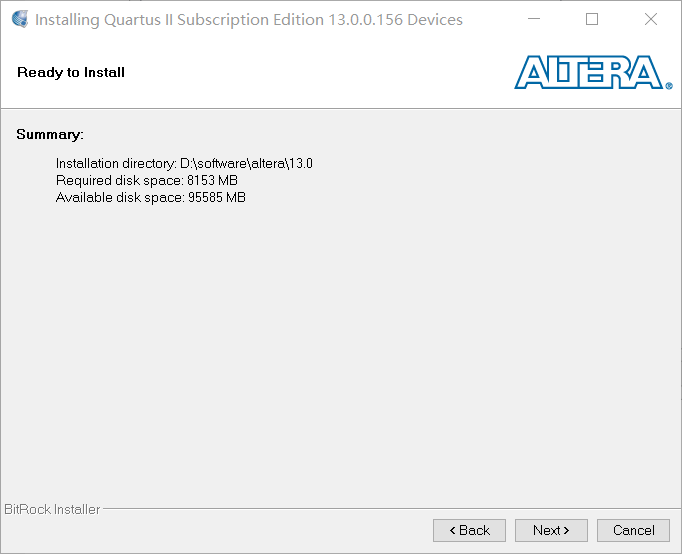

同样点击【Next】

等待其安装完成，安装完成后点击【Finish】即可。

六、新建Hello工程

打开安装好的 Quartus II 软件，点击【File】->【New project Wizard】来新建一个工程

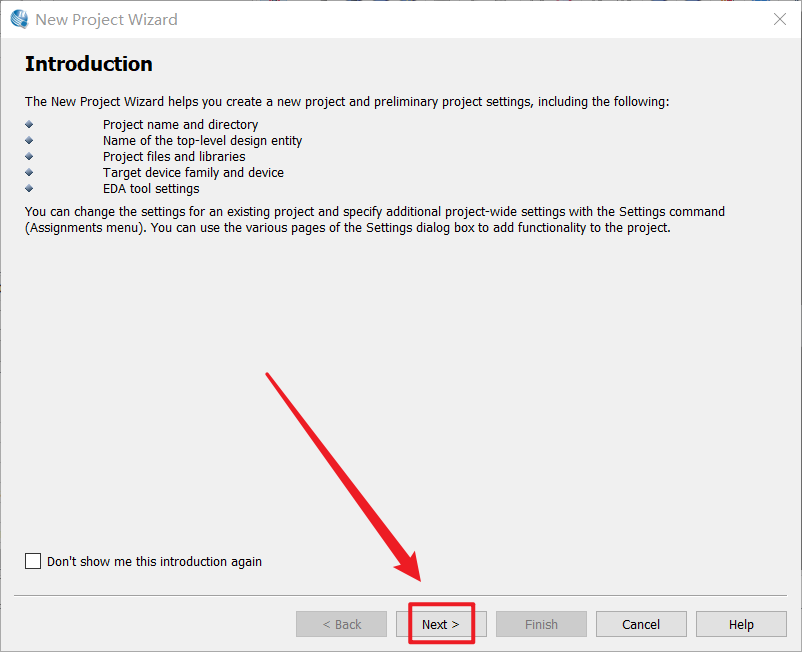

直接单击 Next 即可，

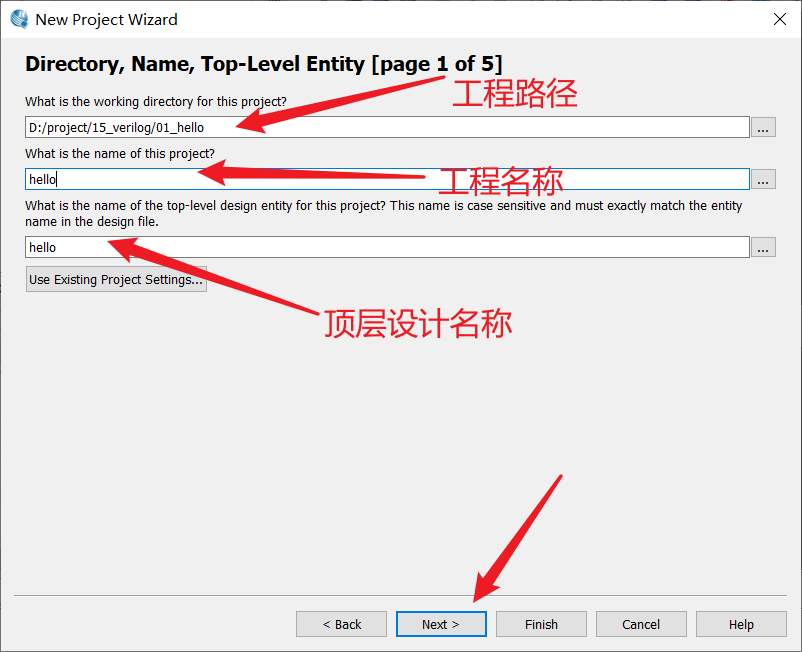

选择新建工程所在路径、设置工程命名以及顶层设计实体名称。在输入顶层设计实体时默认与工程名称一致，此处可根据具体情况来自行修改， 如下图所示。

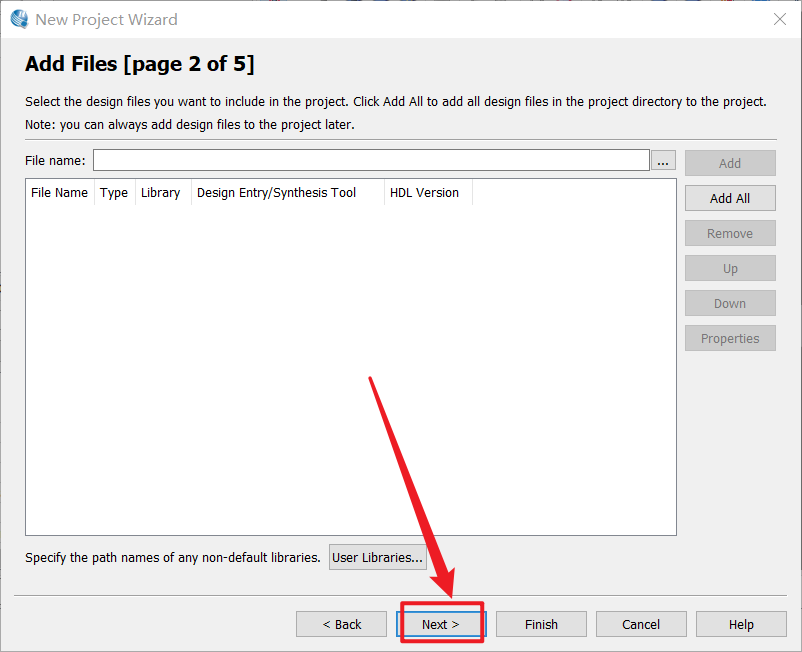

没有已有的设计文件需要添加， 直接点击 Next，

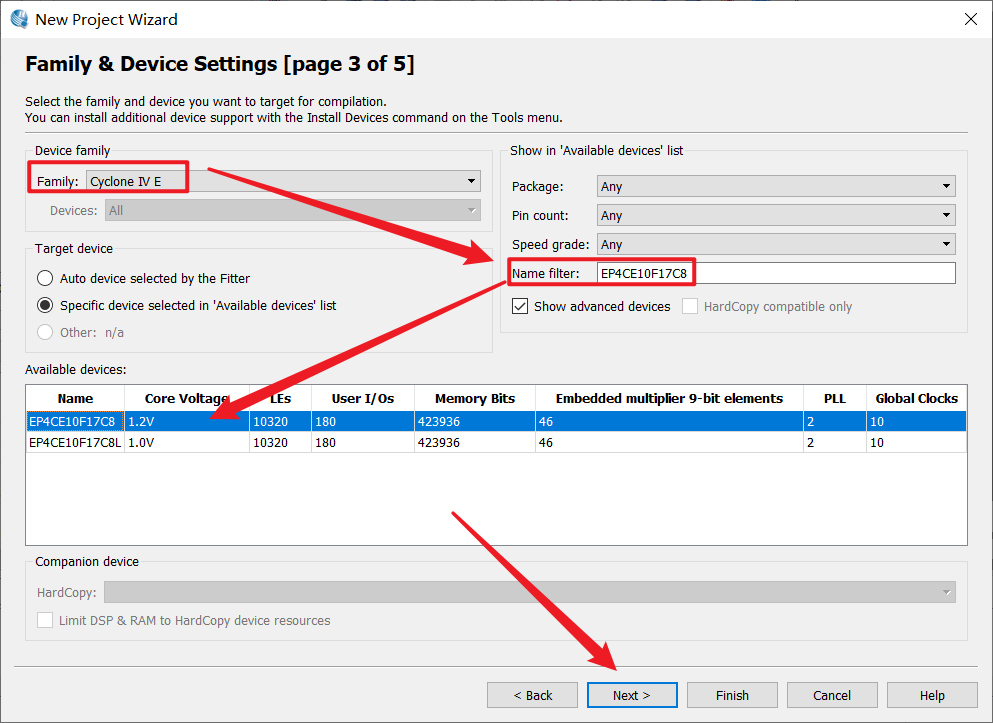

选择器件，随便选择一个即可，这里我选择Cyclone IV E 系列的EP4CE10F17C8，然后点击【Next】

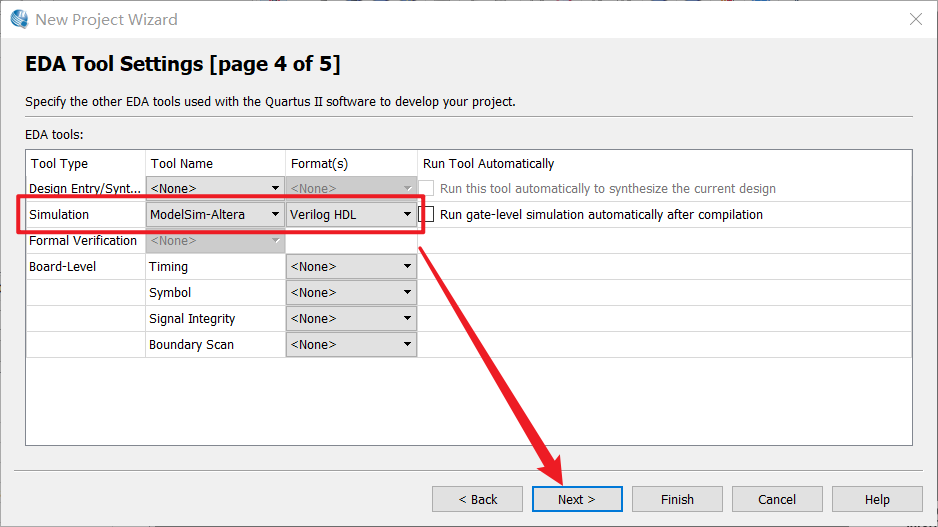

这里将仿真工具设置为 ModelsimAltera ，语言选择 Verilog HDL，其他选项可暂时不做处理，然后点击【Next】

点击【Finish】即可

六、新建设计

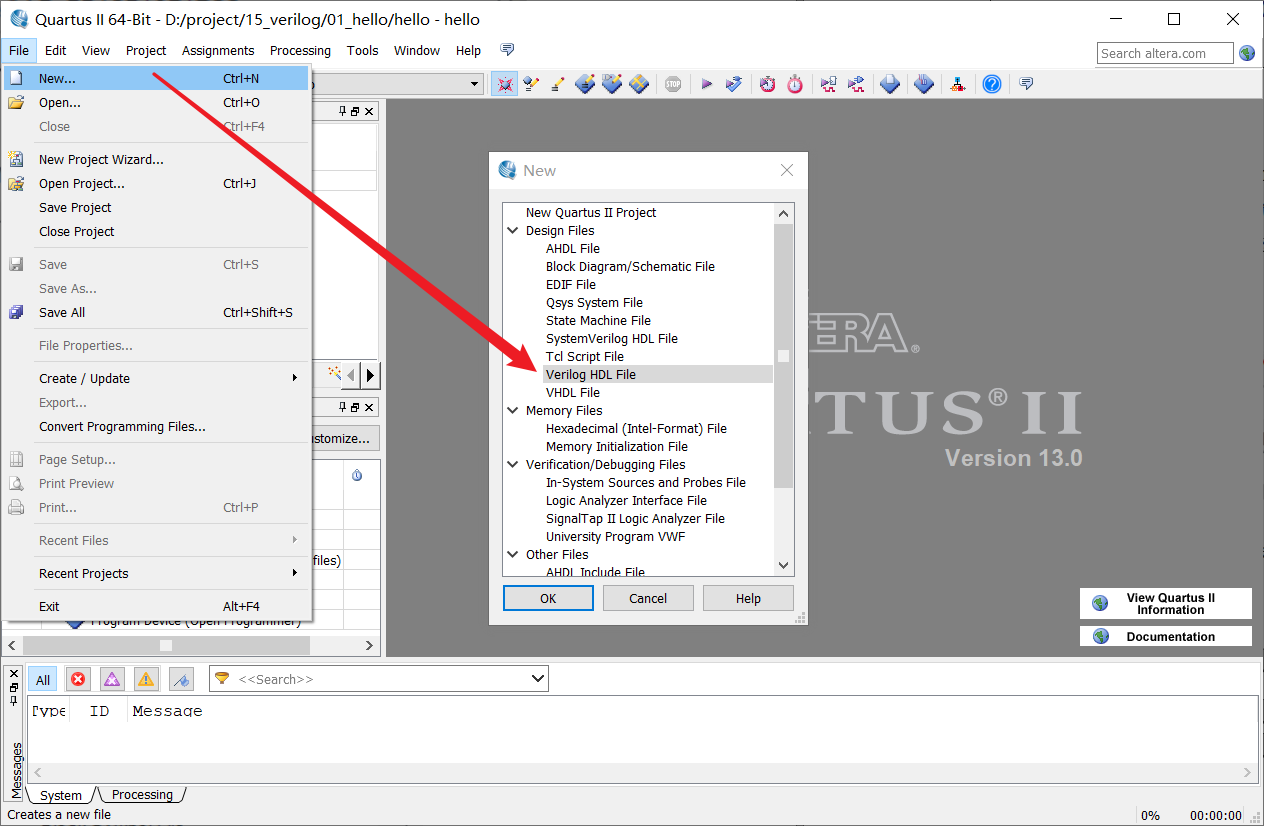

单击 【File】->【New】，弹出如图选择框，选择 Design Files 中的 【Verilog HDL File】，然后点击【OK】

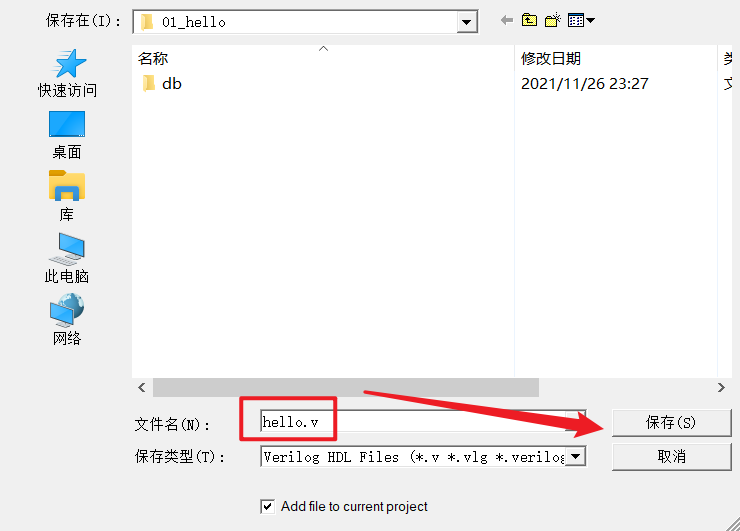

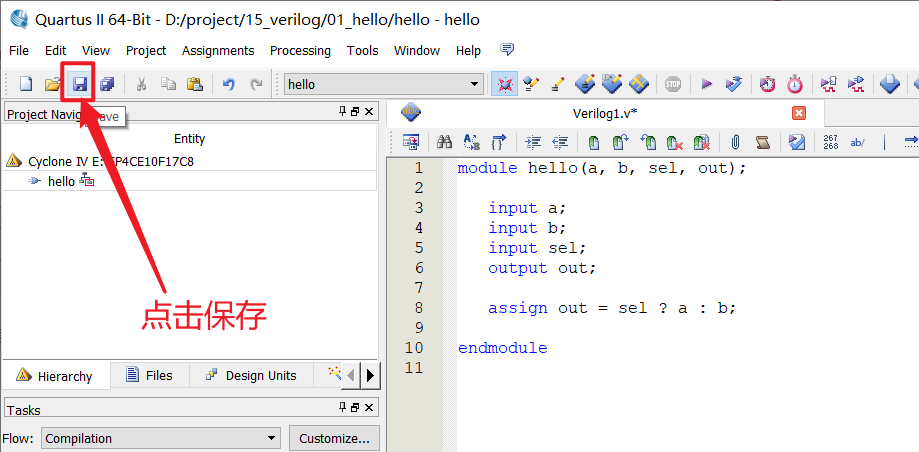

输入代码如下所示，然后以hello.v 命名保存到工程目录下

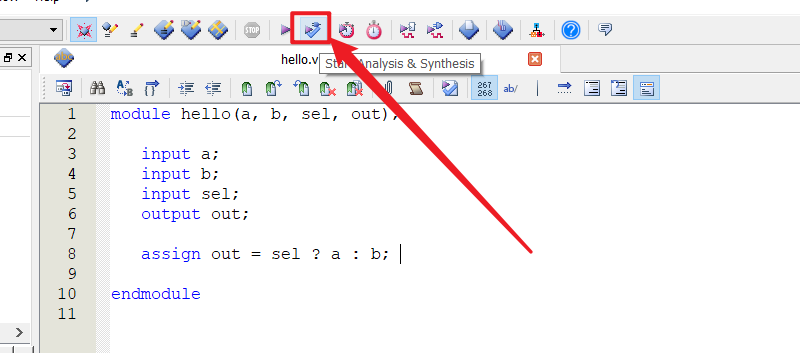

然后单击工具栏中的 Start Analysis & Synthesis 来进行分析和综合，

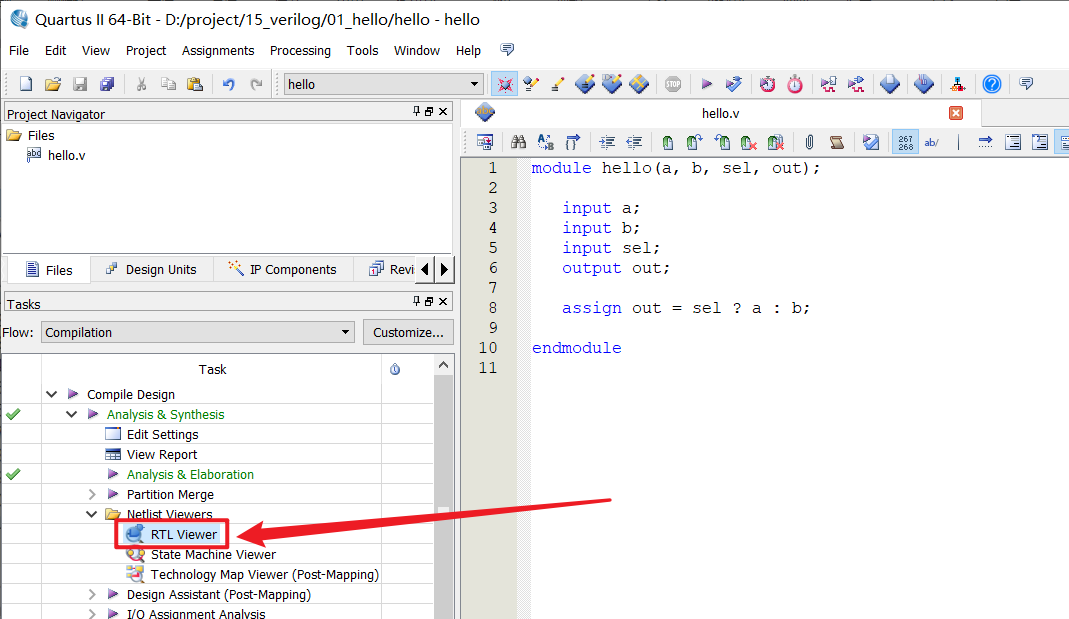

分析综合成功后点击【RTL Viewer】

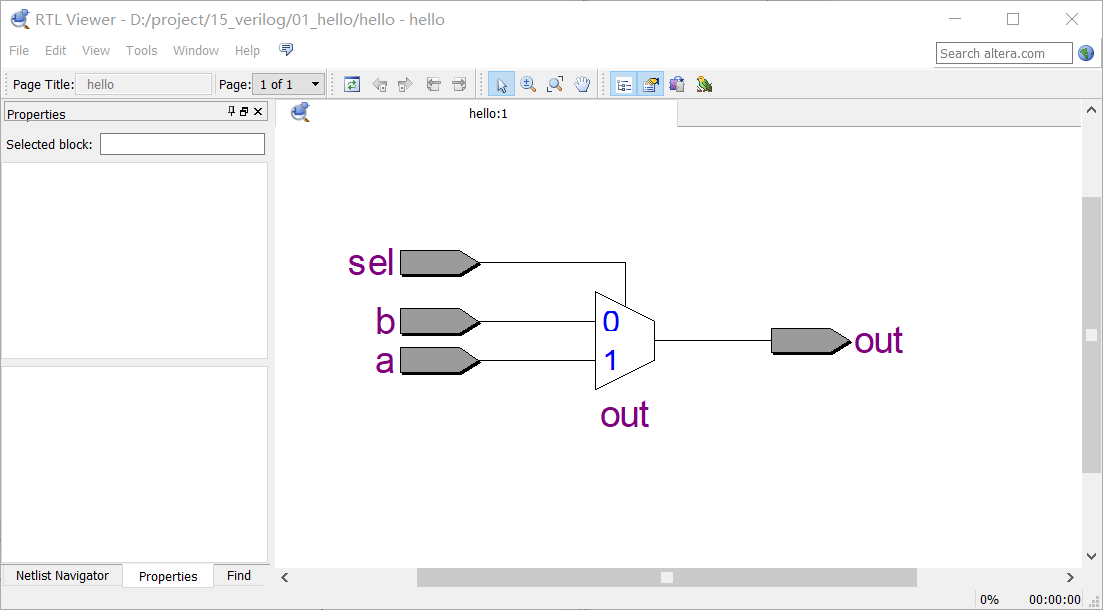

可以看到为一个二选一多路选择器

七、功能仿真

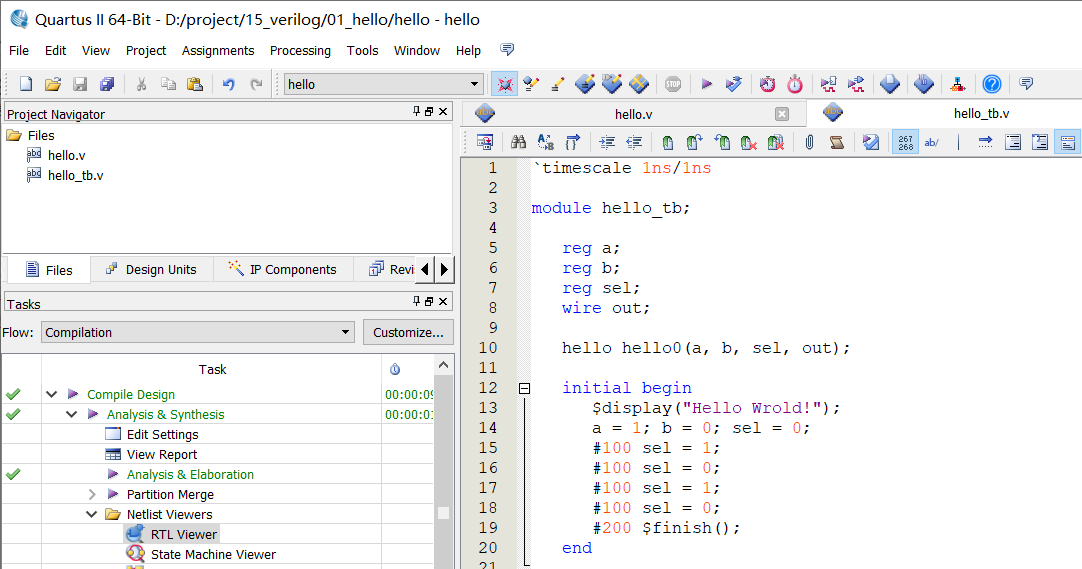

新建如下所示hello_tb.v 文件保存到工程目录下

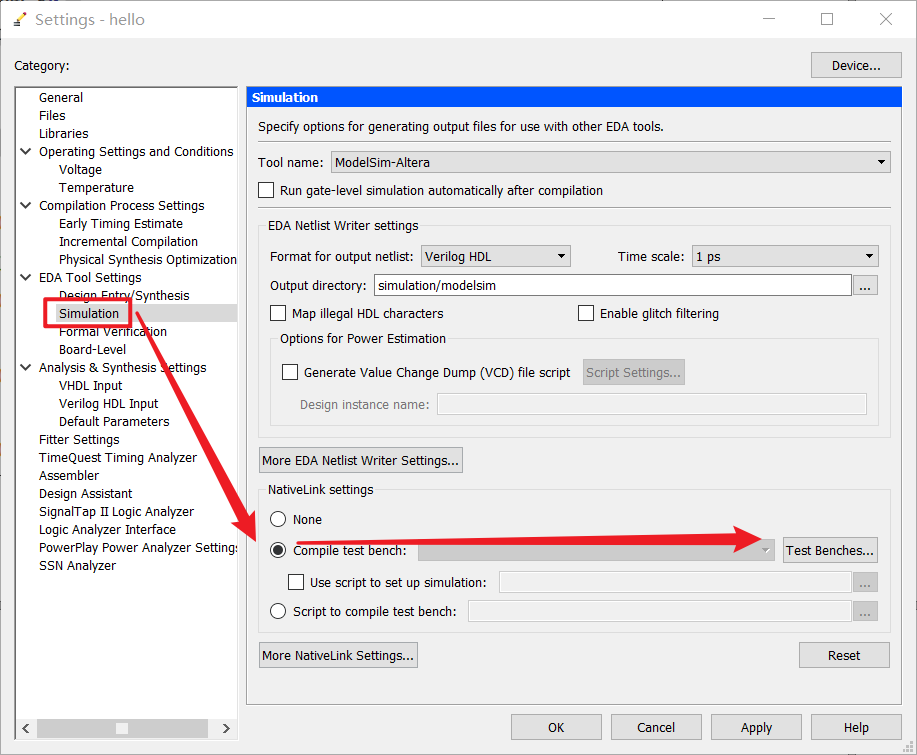

单击标题栏的 Assignments→Settings→Simulation，选中 Compile test bench，单击 Test Benches 后点击 OK。

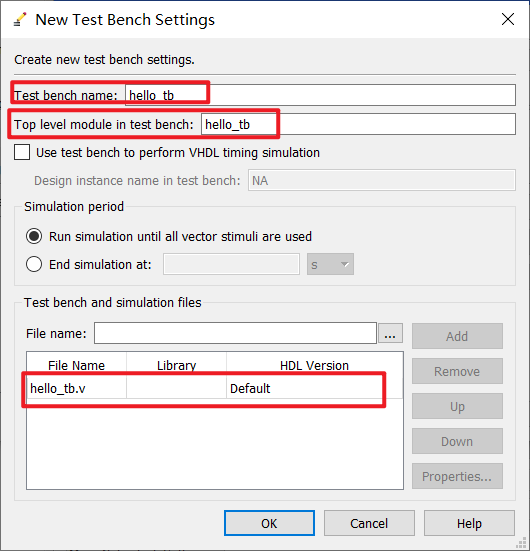

点击 New， 弹出如图 所示的 Test Bench 设置文件对话框，找到已经编写好的激励文件，单击 Add。在 Test bench name 中填写对应的激励名称。点击 OK 后回到主界面。

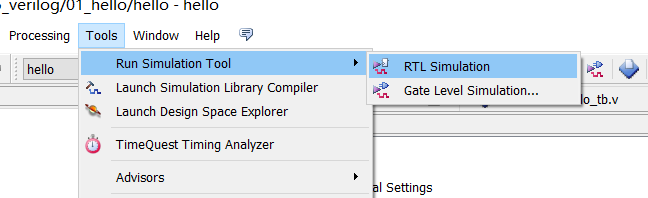

单击 Tools→Run Simulation Tool→RTL Simulation 来进行功能仿真，如图所示

然后就会发现报错如下所示，这是因为默认设置的仿真工具路径不对

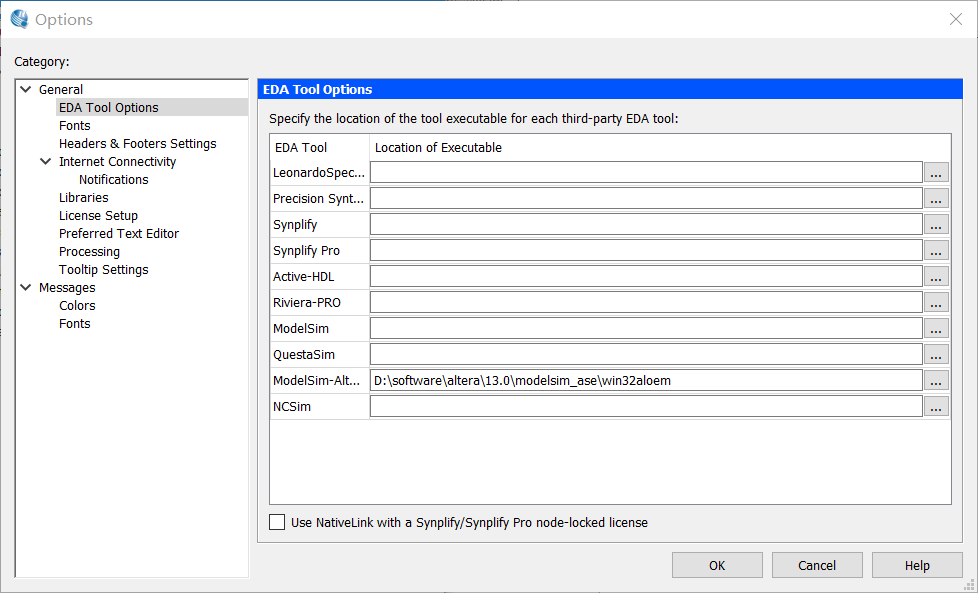

点击Tools→Options→EDA Tool Options 设置对应的仿真软件的路径，注意，和原来的仿真路径相比，多了一层【modelsim_ase】目录

然后我们再次启动仿真，可以看到，启动了【ModelSim-Altera】软件，并可以在输出中看到打印了“Hello world", 同时我们还可以看到波形的变化。
