1 简介
Hi,大家好,这里是丹成学长,今天向大家介绍如何使用单片机接入按键遥感
单片机接入按键控制遥感
大家可用于 课程设计 或 毕业设计
单片机-嵌入式毕设选题大全及项目分享:
https://blog.csdn.net/m0_71572576/article/details/125409052
2 主要器件
2.1 双轴摇杆模块
双轴按键摇杆主要由两个10K的电位器和一个按键开关组成,两个电位器随着摇杆扭转角度分别输出X、Y轴上对应的电压值,在Z轴方向上按下摇杆可触发轻触按键。在配套机械结构的作用下,无外力扭动的摇杆初始状态下,两个电位器都处在量程的中间位置。

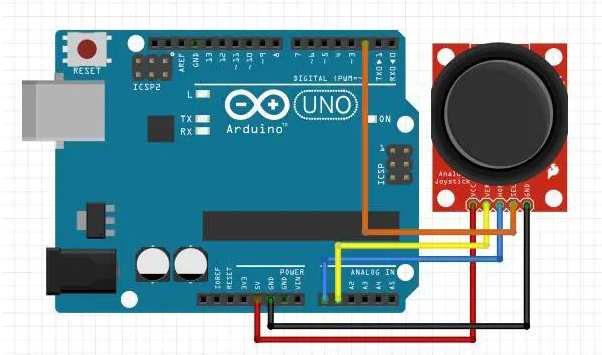

2.2 电路原理图
这里单片机主控学长选择arduino,同学们可选其他模块,如stm32
双轴按键摇杆模块的VCC、GND分别连接开发板的5V、GND,模块的X轴输出、Y轴输出分别连接开发板的模拟引脚A0、A1,模块的Z轴输出连接开发板数字引脚2。

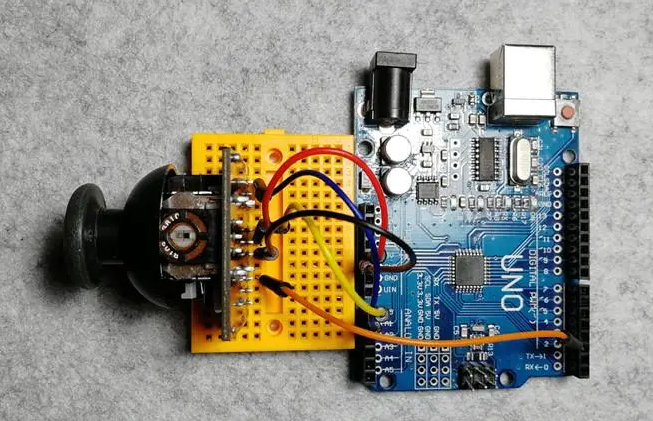

3 实现效果
4 测试代码
/*
* JoyStick
* 双轴按键摇杆
*/
#define pinX A0
#define pinY A1
#define pinK 2
int value = 0;
void setup()
{
pinMode(pinK, INPUT);
Serial.begin(9600);
}
void loop()
{
value = analogRead(pinX);
Serial.print("X: ");
Serial.print(value);
value = analogRead(pinY);
Serial.print(" Y: ");
Serial.print(value);
value = digitalRead(pinK);
Serial.print(" Z: ");
Serial.println(value);
delay(1000);
}

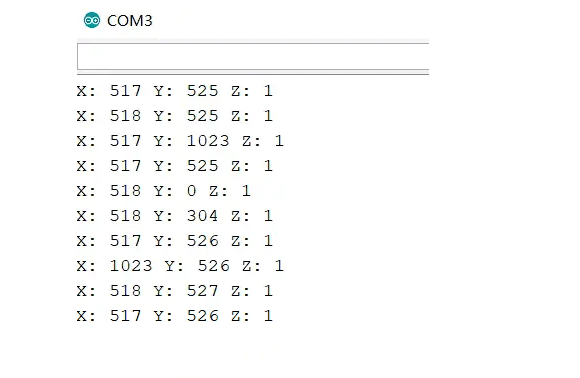

烧录代码后,打开串口监视器,波特率设置成与程序中相一致的9600,扭动摇杆,监视器将显示X、Y轴对应的电压对应的AD数值。
单片机-嵌入式毕设选题大全及项目分享:
https://blog.csdn.net/m0_71572576/article/details/125409052
