HISI VENC 实际输出帧率控制

平台：HI3516EV100

SDK : Hi3516CV300_SDK_V1.0.2.0

系统 : LiteOS

海思MPP文档里写的我就不多说了，不知道是我理解有问题还是什么，反正很多次都不能准确的控制实际的编码（VENC）输出帧率，就是  cat /proc/venc  能看到的通道输出帧率，今天特地花时间来研究下，发下有如下规律：

• 海思的帧率控制无非就是如下这些地方涉及到：

1. ISP  -----------------------------------------> HI_MPI_ISP_SetPubAttr
2. VI  -----------------------------------------> HI_MPI_VI_SetChnAttr
3. VPSS  -----------------------------------------> HI_MPI_VPSS_SetChnAttr
4. VENC  -----------------------------------------> HI_MPI_VENC_SetChnAttr 主要修改RC（码率控制器）

    另外  ：

         HI_MPI_VENC_CreateChn 创建通道也会设置帧率。

         HI_MPI_VENC_SetFrameRate 也能控制编码帧率

重点就在上边的4个步骤里边：

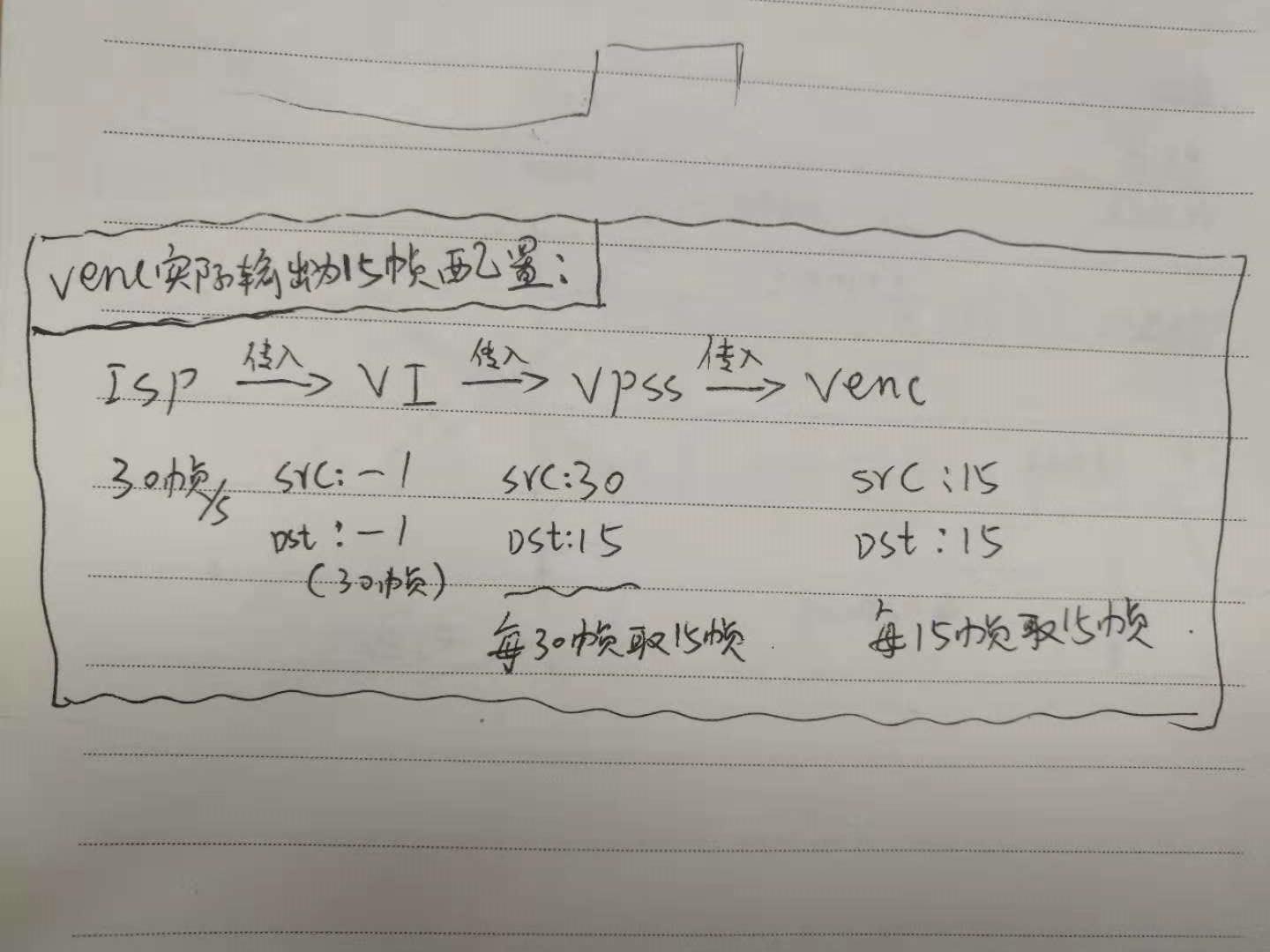

画了一张草图帮助理解

如上图：

ISP处理为30帧/s

VI处帧率不做控制（mpp文档推荐的，影响抓拍） ，其实应该就是ISP处的30帧/s

VPSS 设置src:30   dst:15 ，理解为VPSS接收到 ( VI ) 的帧，每src帧只处理dst帧

VENC 设置 src:15  dst : 15  , 理解为VENC 接收到 ( VPSS ) 的帧，每src帧只处理dst帧

这样理解就能清楚的多了，如此，比如要得到实际输出 12帧的帧率，只需要最后将VENC设置成src:15  dst : 12 就可以了。

相关接口参数设置：

• HI_MPI_ISP_SetPubAttr

               stPubAttr.f32FrameRate = 30；

• HI_MPI_VI_SetChnAttr 此处不进行帧率控制：

              stChnAttr.s32SrcFrameRate = -1;

              stChnAttr.s32DstFrameRate = -1;

• HI_MPI_VPSS_SetChnAttr;

              chnAttr.s32SrcFrameRate = 30;

              chnAttr.s32DstFrameRate = 15;

• HI_MPI_VENC_SetChnAttr  主要修改RC（码率控制器）

             vencAtt0.stRcAttr.stAttrH264Vbr.fr32DstFrmRate = 15;

            vencAtt0.stRcAttr.stAttrH264Vbr.u32SrcFrmRate = 15;

自测按照该方法去设置能准确的控制实际编码输出帧率，

如果还发现帧率控制不准确，还可能是VI-VPSS的模式设置的离线模式，离线模式下会出现帧率控制不准的现象，或者是VPSS创建物理、扩展通道时设置了缓存深度导致的，

但在 VI-VPSS  在线 模式下基本是能准确控制输出帧率的。

结果截图：

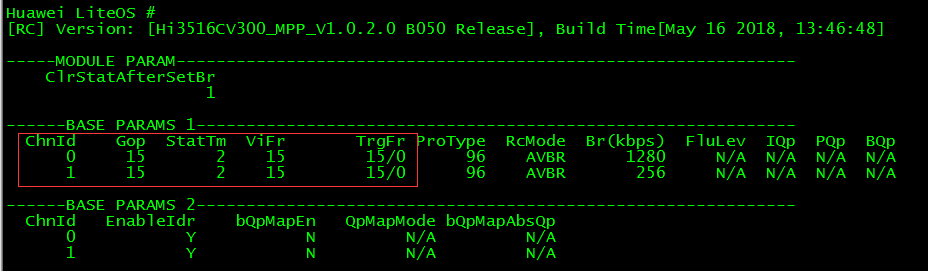

cat /proc/rc

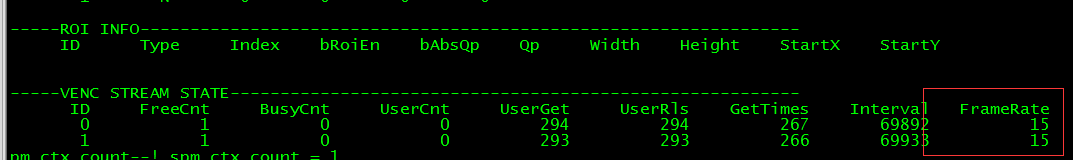

cat /proc/venc

-----------------------------20200724：

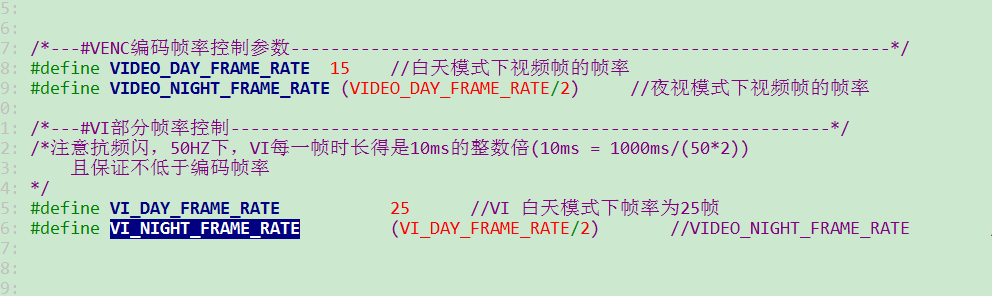

另外注意，夜视模式/白天模式切换时，VI，VENC的比值要位置不变，否则实际输出只能率将会产生误差：

25/15 ==（25/2）/（15/2）
