状态图

一：什么是状态图？

1，状态图(State Diagram)用来描述一个特定对象的所有可能状态及其引起状态转移的事件

2，描述哪些状态之间可以转换

3，不同的状态下有不同的行为

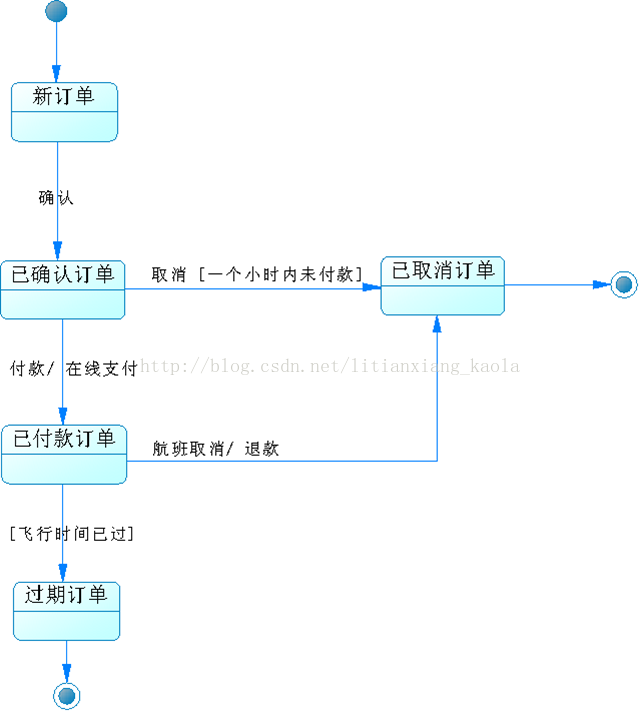

二：下图是某航空订票系统中订单对象的状态图

三：状态图组成元素
初始状态、终止状态、状态、转移、守护条件、事件、动作

1，状态图用初始状态（Initial State）表示对象创建时的状态，每一个状态图一般只有一个初始状态，用实心的圆点表示。
2，每一个状态图可能有多个终止状态（Final State），用一个实心圆外加一个圆圈表示。

3，状态图中可有多个状态框，每个状态框中有两格：上格放置状态名称，下格说明处于该状态时，系统或对象要进行的活动（Action）

>entry/action：表示进入该状态时执行的动作。

>exit/action：表示退出该状态图时执行的动作。

>do/action：表示处于该状态时执行的动作。

>event/action：表示处于内部迁移状态时响应某个事件所执行的动作。

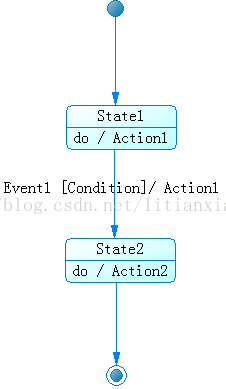

4，从一个状态到另一个状态之间的连线称为转移（Transition）。状态之间的过渡事件（Event）对应对象的动作或活动（Action）。事件有可能在特定的条件下发生，在UML中这样的条件称为守护条件（Guard Condition），发生的事件可通过对象的动作（Action）进行处理。状态之间的转移可带有标注，由三部分组成（每一部分都可省略），其语法为：事件名 [条件] / 动作名。

四：状态图高级技巧

简单状态：不包含其他状态的状态称为简单状态。
复合状态：又称为组合状态，可以将若干状态组织在一起可以得到一个复合状态，包含在一个复合状态中的状态称为子状态。

1，复合状态

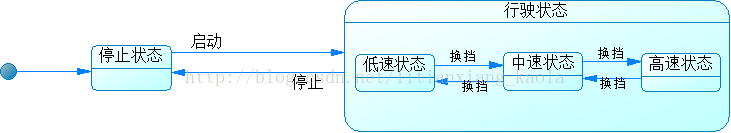

   汽车状态：

2，带同步条的状态图（分支与合并）

   请假条状态：

五：状态图绘制技巧

1，状态图适合用于表述在不同用例之间的对象行为。

2，系统设计中可能有多个对象，但并不需要给出每个对象的状态图，实际的做法是把注意力集中在整体系统或少数关键的对象上，特别是那些状态比较多的对象。

六：案例

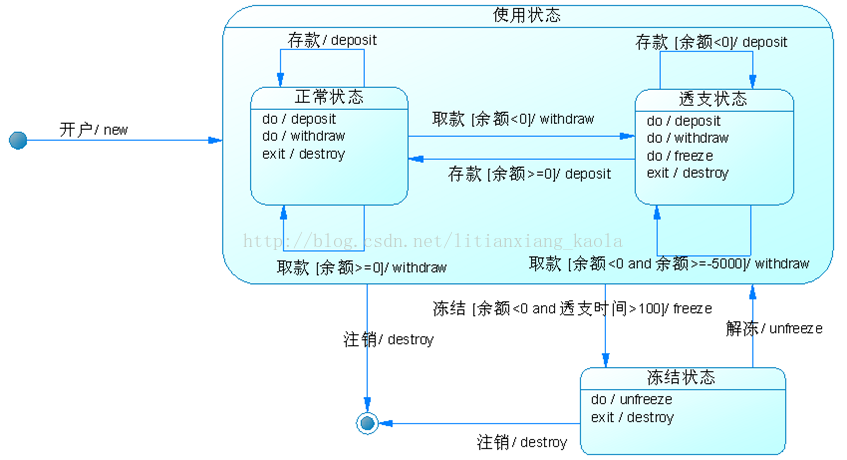

某信用卡系统账户具有使用状态和冻结状态，其中使用状态又包括正常状态和透支状态两种子状态。如果账户余额小于零则进入透支状态，透支状态时既可以存款又可以取款，但是透支金额不能超过5000元；如果余额大于零则进入正常状态，正常状态时既可以存款又可以取款；如果连续透支100天，则进入冻结状态，冻结状态下既不能存款又不能取款，必须要求银行工作人员解冻。用户可以在使用状态或冻结状态下请求注销账户。根据上述要求，绘制账户类的状态图。
