概述

文章目录

- - - 格雷码特点
    - 二进制和格雷码对照表
    - 二进制转格雷码HDL实现
    - 格雷码转二进制HDL实现
    - 镜像对称
    - 参考资料

格雷码特点

格雷码属于可靠性编码，是一种错误最小化的编码方式。因为，虽然自然二进制码可以直接由数/模转换器转换成模拟信号，但在某些情况，例如从十进制的3转换为4时二进制码的每一位都要变，能使数字电路产生很大的尖峰电流脉冲。而格雷码则没有这一缺点，它在相邻位间转换时，只有一位产生变化。它大大地减少了由一个状态到下一个状态时逻辑的混淆。由于这种编码相邻的两个码组之间只有一位不同，因而在用于方向的转角位移量－数字量的转换中，当方向的转角位移量发生微小变化（而可能引起数字量发生变化时，格雷码仅改变一位，这样与其它编码同时改变两位或多位的情况相比更为可靠，即可减少出错的可能性。
格雷码是一种绝对编码方式，典型格雷码是一种具有反射特性和循环特性的单步自补码，它的循环、单步特性消除了随机取数时出现重大误差的可能，它的反射、自补特性使得求反非常方便。
由于格雷码是一种变权码，每一位码没有固定的大小，很难直接进行比较大小和算术运算，也不能直接转换成液位信号，要经过一次码变换，变成自然二进制码，再由上位机读取。
典型格雷码是一种采用绝对编码方式的准权码，其权的绝对值为2^i-1(设最低位i=1)。
格雷码的十进制数奇偶性与其码字中1的个数的奇偶性相同。

二进制和格雷码对照表

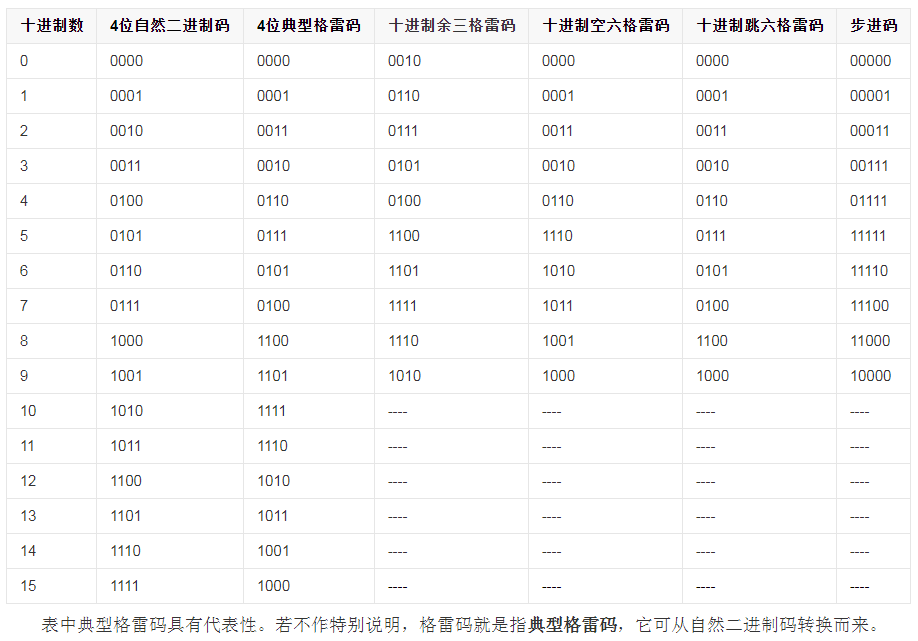

在这里插入图片描述

二进制转格雷码HDL实现

转换原理：N位二进制转换得到N位格雷码，二进制第N位补0，二进制第N位和第N-1位异或，得到格雷码第N-1位数据，依次异或。

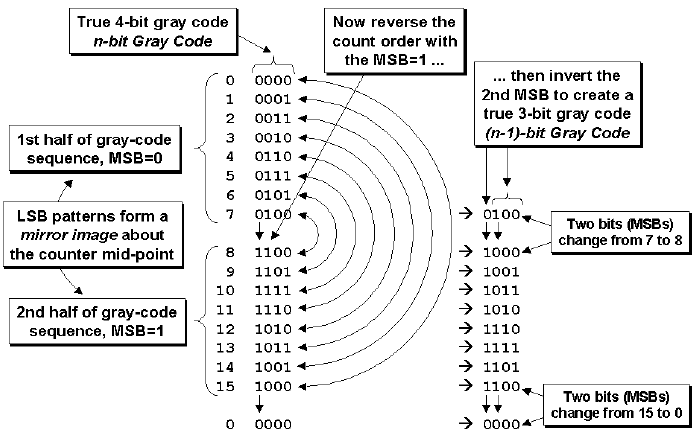

在这里插入图片描述

HDL代码实现：

gray[0] = bin[0] ^ bin[1];
gray[1] = bin[1] ^ bin[2];
gray[2] = bin[2] ^ bin[3];
gray[3] = bin[3];		//bin[3] ^ 0;

模块实现：

module bin2gray(
    //inputs
    input [SIZE-1:0] bin,
    //outputs
    input [SIZE-1:0] gray
);

parameter SIZE = 4;

assign gray = (bin>>1) ^ bin;

endmodule

格雷码转二进制HDL实现

从左边第二位起，将每位与左边一位解码后的值异或，作为该位解码后的值（最左边一位依然不变）。依次异或，直到最低位。依次异或转换后的值（二进制数）就是格雷码转换后二进制码的值。

HDL代码实现：

bin[0]= gray[3] ^ gray[2] ^ gray[1] ^ gray[0];
bin[1] = gray[3] ^ gray[2] ^ gray[1];
bin[2] = gray[3] ^ gray[2];
bin[3] = gray[3];

等效于：

bin[0] = gray[3] ^ gray[2] ^ gray[1] ^ gray[0] ; // gray>>0
bin[1] =   1'b0  ^ gray[3] ^ gray[2] ^ gray[1] ; // gray>>1
bin[2] =   1'b0  ^   1'b0  ^ gray[3] ^ gray[2] ; // gray>>2
bin[3] =   1'b0  ^   1'b0  ^   1'b0  ^ gray[3] ; // gray>>3

模块实现：

module gray2bin(
    //inputs
    input [SIZE-1:0] gray,
    //outputs
    output reg [SIZE-1:0] bin
);

parameter SIZE = 4;

reg [SIZE-1:0] bin;

integer i;
always @ (gray)
    for (i = 0; i < SIZE; i = i + 1)
        bin[i] = ^(gray >> i);
endmodule
