概述

作者：【吴业亮】

博客：https://wuyeliang.blog.csdn.net/

一、系统架构的演进从SMP到NUMA

1、SMP(Symmetric Multi-Processor)

在这里插入图片描述

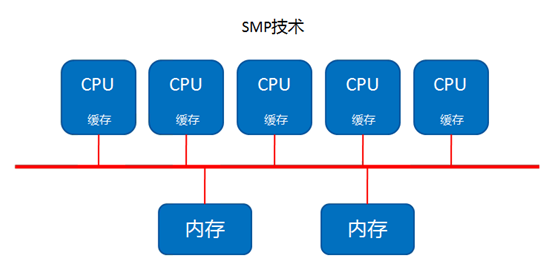

所谓对称多处理器结构，是指服务器中多个CPU对称工作，无主次或从属关系。各CPU共享相同的物理内存，每个 CPU访问内存中的任何地址所需时间是相同的，因此SMP也被称为一致存储器访问结构(UMA：Uniform Memory Access)。对SMP服务器进行扩展的方式包括增加内存、使用更快的CPU、增加CPU、扩充I/O(槽口数与总线数)以及添加更多的外部设备(通常是磁盘存储)。

SMP服务器的主要特征是共享，系统中所有资源(CPU、内存、I/O等)都是共享的。也正是由于这种特征，导致了SMP服务器的主要问题，那就是它的扩展能力非常有限。对于SMP服务器而言，每一个共享的环节都可能造成SMP服务器扩展时的瓶颈，而最受限制的则是内存。由于每个CPU必须通过相同的内存总线访问相同的内存资源，因此随着CPU数量的增加，内存访问冲突将迅速增加，最终会造成CPU资源的浪费，使 CPU性能的有效性大大降低。

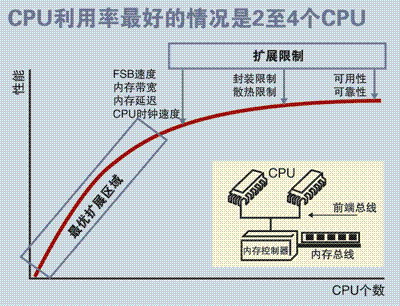

有实验数据表明，SMP型的服务器CPU最好是2-4颗就OK了，多余的就浪费了。

在这里插入图片描述

2、NUMA(Non-Uniform Memory Access)

在这里插入图片描述

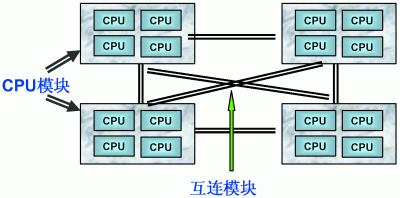

由于SMP在扩展能力上的限制，人们开始探究如何进行有效地扩展从而构建大型系统的技术，NUMA就是这种努力下的结果之一。利用NUMA技术，可以把几十个CPU(甚至上百个CPU)组合在一个服务器内。NUMA服务器的基本特征是具有多个CPU模块，每个CPU模块由多个CPU(如4个)组成，并且具有独立的本地内存、I/O槽口等。由于其节点之间可以通过互联模块(如称为Crossbar Switch)进行连接和信息交互，因此每个CPU可以访问整个系统的内存(这是NUMA系统与MPP系统的重要差别)。显然，访问本地内存的速度将远远高于访问远地内存(系统内其它节点的内存)的速度，这也是非一致存储访问NUMA的由来。由于这个特点，为了更好地发挥系统性能，开发应用程序时需要尽量减少不同CPU模块之间的信息交互。利用NUMA技术，可以较好地解决原来SMP系统的扩展问题，在一个物理服务器内可以支持上百个CPU。比较典型的NUMA服务器的例子包括HP的Superdome、SUN15K、IBMp690等。

每个CPU模块之间都是通过互联模块进行连接和信息交互，CPU都是互通互联的，同时，每个CPU模块平均划分为若干个Chip（不多于4个），每个Chip都有自己的内存控制器及内存插槽。

在NUMA中还有三个节点的概念：

1）、本地节点:对于某个节点中的所有CPU，此节点称为本地节点。

2）、邻居节点:与本地节点相邻的节点称为邻居节点。

3）、远端节点:非本地节点或邻居节点的节点，称为远端节点。

4）、邻居节点和远端节点,都称作非本地节点(Off Node)。

CPU访问不同类型节点内存的速度是不相同的，访问本地节点的速度最快，访问远端节点的速度最慢，即访问速度与节点的距离有关，距离越远访问速度越慢，此距离称作Node Distance。应用程序要尽量的减少不通CPU模块之间的交互，如果应用程序能有方法固定在一个CPU模块里，那么应用的性能将会有很大的提升。

二、NUMA实践

1、安装numactl工具
Linux提供了一个一个手工调优的命令numactl（默认不安装）

#yum install numactl -y

#numactl --hardware  列举系统上的NUMA节点

2、查看numa状态

# numactl  --show
policy: default
preferred node: current
physcpubind: 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
cpubind: 0 1
nodebind: 0 1
membind: 0 1

# numastat
                           node0           node1
numa_hit              1296554257       918018444
numa_miss                8541758        40297198
numa_foreign            40288595         8550361
interleave_hit             45651           45918
local_node            1231897031       835344122
other_node              64657226        82674322

说明：

numa_hit—命中的，也就是为这个节点成功分配本地内存访问的内存大小

numa_miss—把内存访问分配到另一个node节点的内存大小，这个值和另一个node的numa_foreign相对应。

numa_foreign–另一个Node访问我的内存大小，与对方node的numa_miss相对应

local_node----这个节点的进程成功在这个节点上分配内存访问的大小

other_node----这个节点的进程在其它节点上分配的内存访问大小

很明显，miss值和foreign值越高，就要考虑绑定的问题。

3、numad服务

在redhat6中，有一个numad的服务（需手工安装），它可以自动的监控我们cpu状况，并自动平衡资源，这个服务需要在内存使用量非常大的时候才会有明显的效果，当内存空余量较大时，需要关闭KSM，避免发生冲突。官方说在某些内存使用巨大的环境中，可能会提高50%的性能。

# service numad start

4、查看cpu和内存使用情况

# numactl --hardware
available: 2 nodes (0-1)
node 0 cpus: 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
node 0 size: 64337 MB
node 0 free: 1263 MB
node 1 cpus: 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31
node 1 size: 64509 MB
node 1 free: 30530 MB
node distances:
node   0   1
  0:  10  21
  1:  21  10

cpu0 可用内存 1263 MB

cpu1 可用内存 30530 MB

当cpu0上申请内存超过1263M时必定使用swap，这个是很不合理的。

这里假设我要执行一个java param命令，此命令需要1G内存；一个python param命令，需要8G内存。
最好的优化方案时python在node1中执行，而java在node0中执行，那命令是：

#numactl --cpubind=0 --membind=0 python param
#numactl --cpubind=1 --membind=1 java param

5、NUMA的内存分配策略

1.缺省(default)：总是在本地节点分配（分配在当前进程运行的节点上）；

2.绑定(bind)：强制分配到指定节点上；

3.交叉(interleave)：在所有节点或者指定的节点上交织分配；

4.优先(preferred)：在指定节点上分配，失败则在其他节点上分配。

因为NUMA默认的内存分配策略是优先在进程所在CPU的本地内存中分配，会导致CPU节点之间内存分配不均衡，当某个CPU节点的内存不足时，会导致swap产生，而不是从远程节点分配内存。这就是所谓的swap insanity 现象。

举例：

# numactl --hardware
node 0 cpus: 0 2 4 6
node 0 size: 65490 MB
node 0 free: 24447 MB
node 1 cpus: 1 3 5 7
node 1 size: 65536 MB
node 1 free: 16050 MB
node distances:
node   0   1
  0:  10  20
  1:  20  10

可以看到numa节点是2个，cpu物理节点是8个
现在我们绑定资源,两颗cpu，每颗4个物理节点，那么我们开4个mysql实例，每个实例绑定2个cpu物理节点

numactl --physcpubind=0,3 --localalloc  mysqld_multi --defaults-extra-file=/etc/mysqld_multi.cnf start 1

–physcpubind 指定绑定的cpu节点，

–localalloc表示使用内存方式，不交叉，以免降低性能，

mysqld_multi是mysql实例启动命令

三、如何关闭NUMA

方法一：通过bios关闭

BIOS:interleave = Disable / Enable

方法二：通过OS关闭

1、编辑 /etc/default/grub 文件，加上：numa=off

GRUB_CMDLINE_LINUX="crashkernel=auto numa=off rd.lvm.lv=centos/root rd.lvm.lv=centos/swap rhgb quiet"

2、重新生成 /etc/grub2.cfg 配置文件：

# grub2-mkconfig -o /etc/grub2.cfg

3、重启操作系统

# reboot

4、确认：

# dmesg | grep -i numa
[    0.000000] Command line: BOOT_IMAGE=/vmlinuz-3.10.0-327.el7.x86_64 root=/dev/mapper/centos-root ro crashkernel=auto numa=off rd.lvm.lv=centos/root rd.lvm.lv=centos/swap rhgb quiet[    0.000000] NUMA turned off[    0.000000] Kernel command line: BOOT_IMAGE=/vmlinuz-3.10.0-327.el7.x86_64 root=/dev/mapper/centos-root ro crashkernel=auto numa=off rd.lvm.lv=centos/root rd.lvm.lv=centos/swap rhgb quiet

# cat /proc/cmdline
BOOT_IMAGE=/vmlinuz-3.10.0-327.el7.x86_64 root=/dev/mapper/centos-root ro crashkernel=auto numa=off rd.lvm.lv=centos/root rd.lvm.lv=centos/swap rhgb quiet
