概述
小虎最近试着用谐波叠加对周期方波逼近，发现实现起来很有趣，我用的仿真手段是MATLAB，这里跟大家分享一下学习经验。
目录
- 结果
- 代码分析
- 完整代码
- 更多
结果

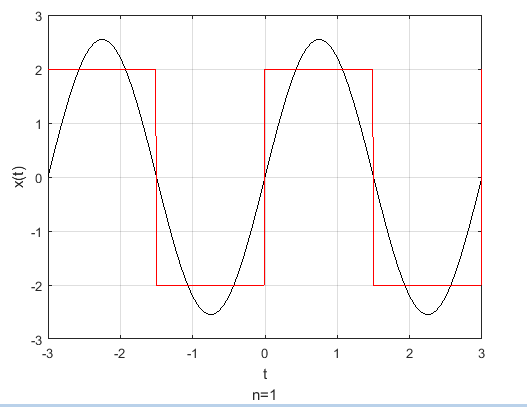

 图1 n=1
|

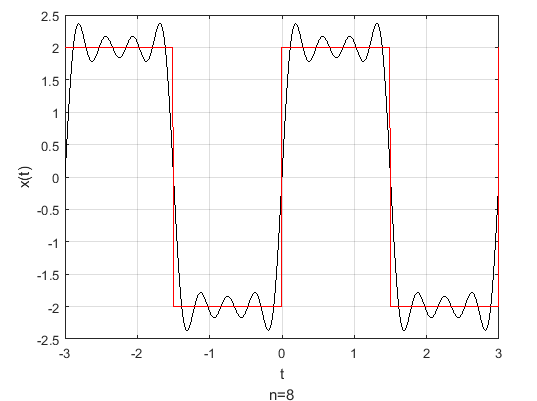

 图2 n=8
|

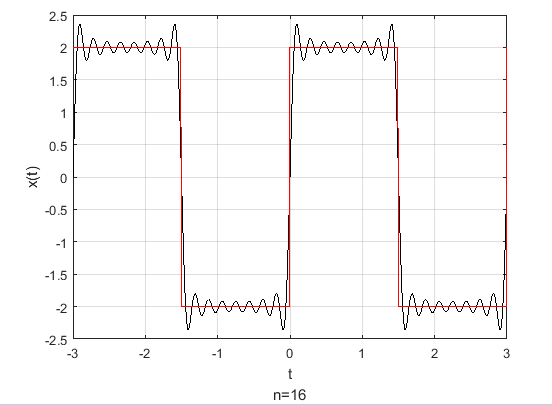

 图3 n=16
|

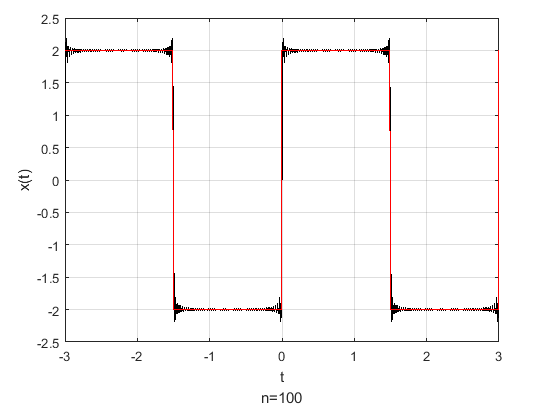

 图4 n=100
|
代码分析
幅值为2，周期为3，讨论区间在[-3:3]。
A=2;
T=3;
t=-T:0.01:T;
简谐波叠加，n是简谐波叠加数量的1/2或-1后的1/2。
n=1;
for k=1:2:n
x=x+4*A*sin(k*w0*t)/(k*pi);
end
作图。
plot(t,x,'k');
grid on;
hold on;
xs=A*square(w0*t);
plot(t,xs,'r');
text=['n=',num2str(n)];
xlabel({'t',text});
ylabel('x(t)');
完整代码
A=2;
T=3;
t=-T:0.01:T;
w0=2*pi/T;
x=zeros(size(t));
n=1;
for k=1:2:n
x=x+4*A*sin(k*w0*t)/(k*pi);
end
plot(t,x,'k');
grid on;
hold on;
xs=A*square(w0*t);
plot(t,xs,'r');
text=['n=',num2str(n)];
xlabel({'t',text});
ylabel('x(t)');
