首先给出二进制码转换为十进制BCD码的几个步骤（以8bit二进制码为例）：

               1.将二进制码左移一位（或者乘2）

               2.找到左移后的码所对应的个，十，百位。

               3.判断在个位和百位的码是否大于5，如果是则该段码加3。

               4.继续重复以上三步直到移位8次后停止。

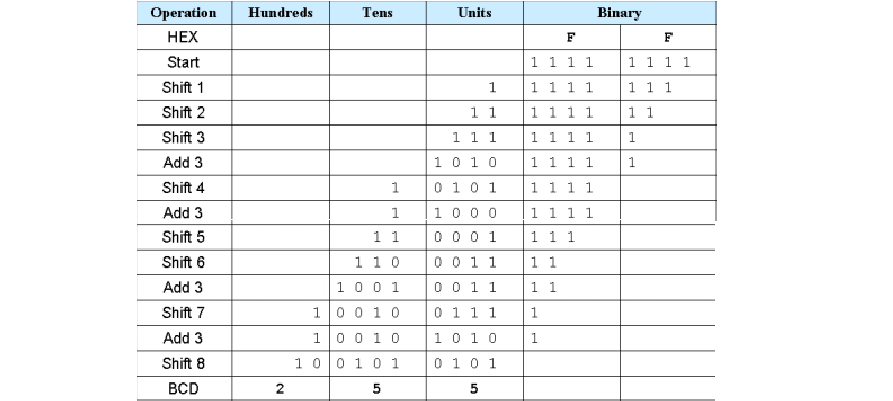

下面是一个例子 ，将 1111_1111 转换为 BCD码 ，如果8bit数据最终移位得到18bit 数据 ，那么个位，十位，百位分别对应12~9，16~13，18~17位。

代码如下：

`timescale      1ns/1ps
// *********************************************************************************
// Project Name :
// Author       : Wkj
// Email        :
// Blogs        : https://hellocode.blog.csdn.net/article/details/109755812
// File Name    : Bin_BCD.v
// Module Name  :
// Called By    :
// Abstract     :
//
// CopyRight(c)
// All Rights Reserved
//
// *********************************************************************************
// Modification History:
// Date         By              Version                 Change Description
// -----------------------------------------------------------------------
// 2018/8/12    NingHeChuan       1.0                     Original
//
// *********************************************************************************

module Bin_BCD
#(
    parameter       DATA_WIDTH  =   16,
    parameter       SHIFT_WIDTH =   5,
    parameter       SHIFT_DEPTH =   16

)
(
    input               clk,
    input               rst_n,
    input               tran_en,
    input       [DATA_WIDTH - 1:0]  data_in,
    output   reg        tran_done,
    output      [3:0]   thou_data,      //千位
    output        [3:0]    hund_data,      //百位
    output        [3:0]    tens_data,      //十位
    output        [3:0]    unit_data       //个位

);
//-------------------------------------------------------
localparam  IDLE    =   3'b001;
localparam   SHIFT   =   3'b010;
localparam   DONE    =   3'b100;

//-------------------------------------------------------
reg     [2:0]   pre_state;
reg     [2:0]   next_state;
//
reg     [SHIFT_DEPTH-1:0]   shift_cnt;
//
reg     [DATA_WIDTH:0]  data_reg;
reg     [3:0]   thou_reg;
reg        [3:0]    hund_reg;
reg        [3:0]    tens_reg;
reg        [3:0]    unit_reg;
reg     [3:0]   thou_out;
reg        [3:0]    hund_out;
reg        [3:0]    tens_out;
reg        [3:0]    unit_out;
wire    [3:0]   thou_tmp;
wire    [3:0]    hund_tmp;
wire    [3:0]    tens_tmp;
wire    [3:0]    unit_tmp;

//-------------------------------------------------------
//FSM step1
always  @(posedge clk or negedge rst_n)begin
    if(rst_n == 1'b0)begin
        pre_state <= IDLE;
    end
    else begin
        pre_state <= next_state;
    end
end

//FSM step2
always  @(*)begin
    case(pre_state)
    IDLE:begin
        if(tran_en == 1'b1)
            next_state = SHIFT;
        else
            next_state = IDLE;
    end
    SHIFT:begin
        if(shift_cnt == SHIFT_DEPTH + 1)
            next_state = DONE;
        else
            next_state = SHIFT;
    end
    DONE:begin
        next_state = IDLE;
    end
    default:next_state = IDLE;
    endcase
end

//FSM step3
always  @(posedge clk or negedge rst_n)begin
    if(rst_n == 1'b0)begin
        thou_reg <= 4'b0;
        hund_reg <= 4'b0;
        tens_reg <= 4'b0;
        unit_reg <= 4'b0;
        tran_done <= 1'b0;
        shift_cnt <= 'd0;
        data_reg <= 'd0;
    end
    else begin
        case(next_state)
        IDLE:begin
            thou_reg <= 4'b0;
            hund_reg <= 4'b0;
            tens_reg <= 4'b0;
            unit_reg <= 4'b0;
            tran_done <= 1'b0;
            shift_cnt <= 'd0;
            data_reg <= data_in;
        end
        SHIFT:begin
            if(shift_cnt == SHIFT_DEPTH + 1)
                shift_cnt <= 'd0;
            else begin
                shift_cnt <= shift_cnt + 1'b1;
                data_reg <= data_reg << 1;
                unit_reg <= {unit_tmp[2:0], data_reg[16]};
                tens_reg <= {tens_tmp[2:0], unit_tmp[3]};
                hund_reg <= {hund_tmp[2:0], tens_tmp[3]};
                thou_reg <= {thou_tmp[2:0], hund_tmp[3]};
            end
        end
        DONE:begin
            tran_done <= 1'b1;
        end
        default:begin
            thou_reg <= thou_reg;
            hund_reg <= hund_reg;
            tens_reg <= tens_reg;
            unit_reg <= unit_reg;
            tran_done <= tran_done;
            shift_cnt <= shift_cnt;
        end
        endcase
    end
end
//-------------------------------------------------------
always  @(posedge clk or negedge rst_n)begin
    if(rst_n == 1'b0)begin
        thou_out <= 'd0;
        hund_out <= 'd0;
        tens_out <= 'd0;
        unit_out <= 'd0;
    end
    else if(tran_done == 1'b1)begin
        thou_out <= thou_reg;
        hund_out <= hund_reg;
        tens_out <= tens_reg;
        unit_out <= unit_reg;
    end
    else begin
        thou_out <= thou_out;
        hund_out <= hund_out;
        tens_out <= tens_out;
        unit_out <= unit_out;
    end
end


//-------------------------------------------------------
assign  thou_tmp = (thou_reg > 4'd4)?  (thou_reg + 2'd3) : thou_reg;
assign  hund_tmp = (hund_reg > 4'd4)?  (hund_reg + 2'd3) : hund_reg;
assign  tens_tmp = (tens_reg > 4'd4)?  (tens_reg + 2'd3) : tens_reg;
assign  unit_tmp = (unit_reg > 4'd4)?  (unit_reg + 2'd3) : unit_reg;

assign thou_data = thou_out;
assign hund_data = hund_out;
assign tens_data = tens_out;
assign unit_data = unit_out;


endmodule
