在架窄输电线路的设计中， 架空线的自量、 覆冰和风压等荷载， 一般可视为沿线长或杆距均匀分布。在实际工程中， 架空线上也会出现非均布荷载。

1、出现非均布荷载的几种情况：

(1)移动杆塔位置(杆高及数目不变)；

(1)施工人员在进行附件安装或其它检修工作时，常采用飞车，飞车和施工人员的重量为作用在架空线上的集中荷载；

(2)运行检修人员修补损坏的导线或检测压接管时，往往采用绝缘爬梯挂在架空线上进行高空作业，爬梯和施工人员的重量为作用在架空线上的集中荷载；

(3)两基耐张杆塔相邻形成较小的孤立档时，需要考虑耐张绝缘子串的重量。该重量可视为在某区段上的均布荷载；　　

(4)架空线上悬挂的引流线和悬空换位中的跳线，形成集中荷载；

(5)软横担和采用滑索运送杆塔等情况，也可按作用有集中荷载的架空线考虑。   2、两种类型： 集中荷载 、某 区段上分布荷载 。

.............................................. ..............................................

01

非均布荷载作用下的架空线

 某档作用有非均布荷载的架空线，如下图所示。自重比载γ₁、集度(单位长度上的荷载)为 p=f(x)、若干集中荷载 q_i。

▲图 非均布荷载作用下的架空线受力图

图中：

T_A、T_B  -- 悬点处A、B的张力，

R_A、R_B  --  悬点处A、B的张力的垂向分力

T₀  --   悬点处A、B的张力的水平分力

..................................................

..................................................

..................................................

02

增设一基杆塔

2.1 假设

(1)架空线为理想柔索，线上各点弯矩为零；

(2)架空线变位后，各荷载间的水平距离保持不变；

(3)各荷载的大小不受架空线变化的影响。

2.2 受力分析

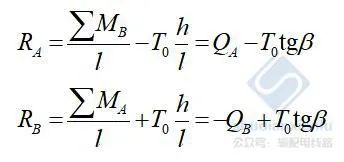

对悬点B、A列力矩平衡方程式，有

从而得到

式中：

h   --   高差，右悬挂点较高时为正，反之为负 l --   档距 β --   高差角 ∑M_A、∑M_B  --  分别为档内全部荷载(小包括悬挂点反力) 对悬挂点A、B之力矩； Q_A、Q_B  --  分别为档内荷载在悬挂点A 、B引起的相当于简支梁上的支点剪力， Q_A =∑M_B /l ，Q_B = -∑M_B  /l

2.3 相当简支梁

指的是两简支点间距为档距l，受与档内架空线相同荷载作用的梁。

..................................................

..................................................

03

悬挂曲线方程

列C点力矩平衡方程，C点左侧档内所有荷载对C点的力矩，有

将R_A 计算式代入，可得架空线悬挂曲线方程的一般形式为

式中：

∑M_C   --   C点左侧档内所有荷载对C点的力矩

M_x   --  相当简支梁上C点所在截面的弯矩，M_x =Q_A x  - ∑M_C  。

注意：柔性架空线实际上并不存在剪力和弯矩，引入“剪力”和“弯矩”的概念，因为其计算方法与简支梁中的剪力和弯矩的计算方法完全相同，这样悬挂曲线方程变得简练。
