简介

计算机体系结构：能够被（ 汇编、机器语言）程序员看到的计算机的属性。
即概念性结构和功能特性。

计算机组成：实现计算机体系结构所体现出来的属性。

如存储器、处理器、数据类型、指令集（如读取）等划分，和内存不够就用辅存的方案 就是计算机体系结构

而如何实现某指令 和实际上如何做到辅存扩主存的方法 就是计算机组成

计算机系统的组成：硬件和软件

硬件、功能部件基本组成、处理机（冯诺依曼）

处理机：计算机系统的一部分，由中央处理器，主存储器,输入-输出接口组成。
处理机加接外围设备就构成完整的计算机系统。它负责存储程序和数据。

一、输入、输出设备

二、存储器

计算机的存储部件，用于存放程序和数据。

辅存、外存（需调入主存，才能被CPU访问）

帮助主存储器记忆更多的信息。

主存、内存（CPU能直接访问,多由DRAM构成）

主存：由许多存储单元组成。

存储单元：由若干存储元件（存储一位二进制代码）组成。

存储字（长）：一个存储单元存储的二进制代码（长度）。
存储字长为1字节（Byte，8bit）或字节的偶数倍。

二进制代码的位数是由数据线的根数决定的，也就是说： 存储字长 = 数据线根数

主存工作方式：按地址存取按存储单元的地址进行存取。（相联存储器是按内容访问）

主存逻辑图：

MAR(地址寄存器，Memory Address Register,)：存放要访存的主存存储单元地址，经过地址译码器找到所选的存储单元。
用于寻址，其位数对应着存储单元的个数。10位则有1024（1K）个存储单元
与PC长度相同（PC存放将要执行的指令在主存中间存储单元地址）

MDR(数据寄存器，Memory Data Register,)：暂存从主存中读出或要写入的信息。
MDR的位数和存储字长相等。一般为字节的二次幂数倍。

在现在CPU实际物理实现中，MAR与MDR，包括后面的Cache都在CPU中。
可见眼界概念性结构 与 实际物理实现有区别。

时序控制逻辑（图中未体现）：产生存储器操作所需的各种时序信号（给存储体、MAR、MDR三个部件）。

Cache（高速缓冲存储器，存储器层次结构的顶层，多由SRAM构成）

程序访问的局部性原理：
CPU从主存取指令或数据，在一定时间内，只是对主存局部地址区域访问。

为缓解CPU和主存速度不匹配的问题，避免CPU空等I/O访存，
在CPU和主存之间引入Cache。

CPU要读数据首先在cache中读，如果cache命中，CPU就可以极快的得到该地址处的值。
如果cache miss 也就是没有命中，CPU就会通过总线在内存中去读，并把连续的一块单元加载到cache中，下次好使用。

CPU与cache之间的数据交换是以”字”为单位，

而cache与主存之间的数据交换是以”块”为单位，一个块由若干字组成，是定长的，以体现”保存下级存储器刚才被存取过的数据及其邻近小范围的数据”这一概念。

缓存（Cache）分级

一级cache 有指令cache和数据cache之分，这使整个系统更加高效，但容量小。

二级缓存（L2 CACHE）出现是为了协调一级缓存与内存之间的速度，二级缓存是比一级缓存速度更慢，容量更大的内存，主要就是做一级缓存和内存之间数据临时交换的地方用。

CPU首先访L1级Cache，若不命中，再访问L2级Cache和主存。

三级cache同。

三、运算器（包括ALU、通用寄存器、PSW寄存器）

计算机的执行部件，用于算术运算和逻辑运算。

算术运算（是按算术运算规则进行的运算）：如加减乘除

逻辑运算：包括与或非、比较、移位等

算术逻辑单元（ALU）

寄存器（通用如ACC 和PSW状态寄存器）

通用寄存器：通用寄存器可用于传送和暂存数据，也可参与算术逻辑运算，并保存运算结果。
如暂存操作数和中间结果：

累加器（ACC，Accumulator）：一个具有特殊用途的二进制8位寄存器，专门用来存放操作数或运算结果。
在CPU执行某种运算前，两个操作数中的一个通常应放在累加器A中，运算完成后累加器A中便可得到运算结果。

乘商寄存器（MQ）
操作数寄存器（X）
以上必须有

程序状态寄存器（PSW，也称标志寄存器）：存放ALU运算得到的一些标志信息或处理机的状态信息。
如结果是否溢出，有无产生进位或借位，结果是否为零等

四、控制器（控制中心，包括PC、IR寄存器和CU）

计算机的指挥核心，指挥各部件自动协调地进行工作。


程序计数器（PC）：存放当前欲执行指令的地址，可以自动加1以形成下一条指令的地址，它有主存的MAR之间有一条直接通道

指令寄存器（IR）：存放当前的指令，其内容来自主存的MDR。
指令中的操作码OP（IR）送至CU,用以分析指令并发出各种微操作命令序列；
地址码Ad（IR）送往MAR，用以取操作数。

控制单元（CU）

更多概念：

CPU、主机、外部设备

CPU（中央处理器）：运算器和控制器集成到一个芯片。包括高速缓冲Cache
包括运算器中ALU、通用寄存器组、标志寄存器
和主存储器中MAR和MDR寄存器（两寄存器概念上既属于主存。也属于CPU）。

根据冯诺依曼体系，CPU的工作分为 5 个阶段取指令阶段、指令译码阶段、执行指令阶段、访存取数和结果写回。

主机：CPU和主存储器

外部设备（外设）：外存和I/O设备

处理机

总线

CPU和主存之间通过一组总线相连。

地址线：MAR地址 传到 地址线 ，用于指向读/写操作的主存存储单元。

数据线：CPU与内存或其他器件之间的数据传送的通道。

（1）数据总线的宽度决定了CPU和外界的数据传送速度。
每条传输线一次只能传输1位二进制数据。eg: 8根数据线一次可传送一个8位二进制数据(即一个字节)。

（2）数据总线是数据线数量之和。
数据总线的位数决定CPU单次通信能交换的信息数量

控制线：有读/写信号线，指出数据是从CPU写入主存：写操作，将MDR数据送到数据线
还是从主存读出到CPU：读操作，将数据线上的数据接收到MDR中

软件分类、三个级别的语言

软件按功能分类：系统软件和应用软件

三个级别：
机器语言：二进制代码语言，计算机唯一可以直接识别和执行的语言。
指令用二进制编码表示。

汇编语言：用英文单词和缩写来代替二进制的指令代码。

高级语言（C、C++等）：方便程序设计人员写出解决问题的处理方案和解题过程的程序。

高级语言需要编译程序编译成汇编语言程序，然后经过汇编操作得到机器语言程序，
或直接由高级语言程序翻译成机器语言程序。

计算机的工作过程

一：把程序和数据装入主存储器

二：将源程序转换为可执行文件

UNIX系统：预处理+编译+汇编+连接

Win系统：预处理+编译+汇编+连接

预处理：预处理器对源程序中以字符#开头的命令进行处理，如将文件内容插入到程序文件。

编译：编译器对预处理后的源程序进行编译。生成可识别文件。

链接：将编译后的文件和标准库函数合并成一个二进制可执行文件。

三：从可执行文件的首地址开始逐条执行指令

1： 程序第一条指令的地址置于PC（欲执行）中，根据PC取出第一条指令，经过译码，执行步骤等，控制计算机各功能部件协同运行，完成这条指令的功能，
2:：并计算下一条指令的地址，用新得到的指令地址继续读出第二条指令并执行。
3： 直到程序结束。

例如取数指令：
取指令：PC->MAR->M->MDR->IR
1。PC中指令地址送直接送MAR，MAR再送地址线，控制器送读信号到读写信号线。

2。主存根据地址线地址 和读信号从指定存储单元读出指令，送到数据线，MDR从数据线接受指令消息，送到IR（正在执行）中

2）分析指令：OP(IR)->CU
控制器根据IR中指令的操作码：OP(IR)，生成相应的控制信号，送到不同的执行部件。如取数指令产生读控制信号送总线的控制线

3）执行指令：Ad(IR)->MAR->M->MDR->ACC
将IR中指令的地址码送MAR，MAR地址内容送地址线，控制器读信号给读写信号线，从主存指定存储单元读出操作数，并通过数据线送至MDR，再送至ACC。

4）指令+1

计算机系统层次结构

物理机（偏硬件）：
微程序机器（微程序级）：硬件层，硬件直接执行。

传统机器（机器语言）：机器层，用微程序解释机器执行

虚拟机（偏软件）：
操作系统机器：由操作系统程序实现。

汇编语言机器：由汇编程序支持和执行

高级语言机器：面向用户，由高级语言编译程序支持和执行。

计算机性能指标

机器字长：CPU一次能处理的数据的位数，一般等于内部寄存器大小
32位系统（处理器）是32位

存储字长：一个存储单元的二进制的位数

指令字长：一个指令字中包含二进制代码的位数，是存储字长的整数倍。

---

源码补码反码

背景：体系结构中的运算器，只有加法运算器

所以源码补码反码的产生过程，就是为了解决计算机做减法和引入符号位后的一些问题。

引入机器数与真值:

机器数： 用二进制数“0”或“1”来表示数的符号，符号位0正1负，且把符号位置于该数的最高数值位之前，
（最高数值位之前即可，符合后面是否跟的是数值绝对值的二进制表示不要求）
这样表示的数称为机器数（或称机器码），即把符号位和数值位一起编码来表示的数就是机器数。

真值 ： 一般书写中用“+”、“-”来表示数的符号，这样表示的数称为真值。
例如：N1 = +0.101101，N2 = -0.101101，这是真值，表示成机器数（以原码为例）就是[N1]原= 0.101101，[N2]原 = 1.101101。

引入源码:

源码：最简单的机器数表示法，最高位表示符号，符号位0正1负。
数值部分用二进制数的绝对值表示的方法称为原码表示法，通常用[X]原表示X的原码。

例如，要表示+59和-59的原码。假设机器数的位数8位（即机器的字长为8位），最高位是符号位，其余7位是数值位，那么，+59和-59的原码分别表示为：

[+59]原=00111011 [-59]原=10111011

没解决减法问题。即两个源码做加法运算，其中一个为负数就可能出错（也就是正负相加错误 和 负负相加错误）。
最大问题：非零数与相反数相加不为零，如+1 加 -1 为-2

     (+1) + (-1) =
源码： 0001 + 1001 = 1010

引入反码，解决正负数相加问题
正数的反码与原码相同，负数的反码是符号位不变，数值位逐位取反。

     (+1) + (-1) =
源码：0001 + 1001 =
反码：0001 + 1110 = 1111
源码                1000(-0)

两个负数相加运算麻烦（负数符号位也取反，补码相加 转换为原码后 符号位强行为1）

引入补码，解决两个负数相加问题（符号位直接参与运算）
正数源码的补码不变，
负数源码的补码 为反码+1

     (-2) + (-2) =
源码：10010 + 10010 =
补码：10110 + 10110 = 11100
原码                  10100(-4)

溢出：最高位进位与次高位进位不同

---

------------------------------------------------------------------------------------------------

计算机体系结构：

流水线

流水技术：
将重复的时序过程分解为若干子过程，每个子过程都可有效地在其专用功能段上与其他子过程同时执行。

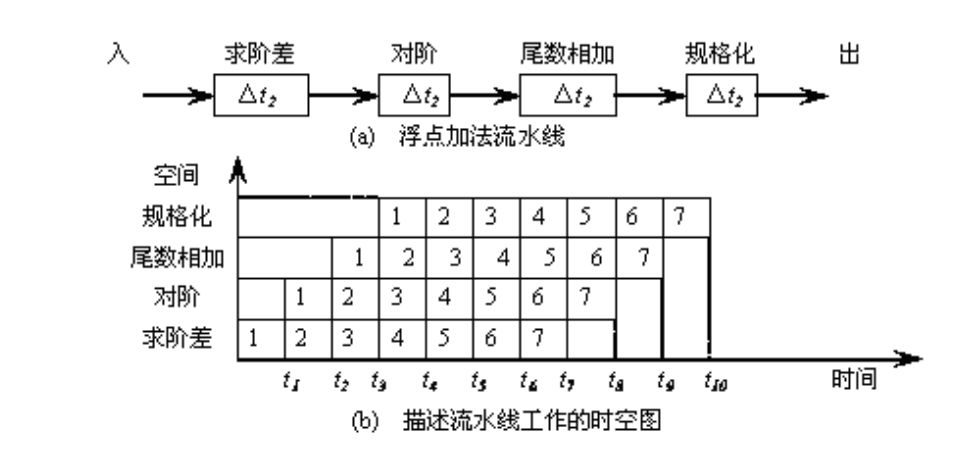

时空图：
从时间和空间两个方面描述流水线的工作过程。

特点：

深度：流水过程由多个相关的子过程组成，这些子过程称为流水线的“级”、“段”。、
段的数目即为流水线长度

每个子过程由专用的功能段实现，各功能段的时间应基本相等（通常为1个时钟周期）

流水线需要经过一定的通过时间才能稳定。

流水技术适合于大量重复的时序过程。

性能指标：

吞吐率：单位时间内流水线所完成的任务数，或输出结果的数量。

最大吞吐率TPmax：流水线在达到稳定状态后所得到的吞吐率
取决于流水线重最慢一段所需的时间，该段成为流水线的瓶颈。

假设流水线各段时间相等 均为to
TPmax = 1/to
如五个段每个时间都为1分钟  那么最大吞吐率为1（1分钟输出一个结果）


假设各段时间不同，第i段时间为ti
TPmax = 1/max{ti}
如五个段四个段1分钟，一个段2分钟  那么最大吞吐率为0.5（2分钟输出一个结果）

实际吞吐率TP：设流水线由m段组成，完成n个任务的吞吐率。

加速比：流水线速度与等功能的非流水线速度之比

加速比S = T非流水 / T流水

例题：一个五级的流水处理器，当任务饱满时，它处理10条指令的加速比是多少？

跑满时指令不断输入流水线，每个始终周期都输出一个结果。
处理10条指令需要T5=5+（10-1）=14，非流水线需要T=5x10=50个周期，故加速比为50/14≈3.57。

效率E：流水线的设备利用率
由于流水线有通过时间和排空时间，所以流水线各段并非一直满负荷工作。E<1

E = n*t /T流水

时空图上来看，效率就是n个任务所占的时空区与m个段总的时空区之比

------------------------------------------------------------------------------------------------
