存储器层次结构

参考：https://time.geekbang.org/column/article/107422

理解存储器的层次结构

我们常常把 CPU 比喻成计算机的“大脑”。我们思考的东西，就好比 CPU 中的寄存器（Register）。寄存器与其说是存储器，其实它更像是 CPU 本身的一部分，只能存放极其有限的信息，但是速度非常快，和 CPU 同步。

而我们大脑中的记忆，就好比 CPU Cache（CPU 高速缓存，我们常常简称为“缓存”）。CPU Cache 用的是一种叫作 SRAM（Static Random-Access Memory，静态随机存取存储器）的芯片。

SRAM

SRAM 之所以被称为“静态”存储器，是因为只要处在通电状态，里面的数据就可以保持存在。而一旦断电，里面的数据就会丢失了。在 SRAM 里面，一个比特的数据，需要 6～8 个晶体管。所以 SRAM 的存储密度不高。同样的物理空间下，能够存储的数据有限。不过，因为 SRAM 的电路简单，所以访问速度非常快。

在 CPU 里，通常会有 L1、L2、L3 这样三层高速缓存。每个 CPU 核心都有一块属于自己的 L1 高速缓存，通常分成指令缓存和数据缓存，分开存放 CPU 使用的指令和数据。L1 的 Cache 往往就嵌在 CPU 核心的内部。

L2 的 Cache 同样是每个 CPU 核心都有的，不过它往往不在 CPU 核心的内部。所以，L2 Cache 的访问速度会比 L1 稍微慢一些。而 L3 Cache，则通常是多个 CPU 核心共用的，尺寸会更大一些，访问速度自然也就更慢一些。

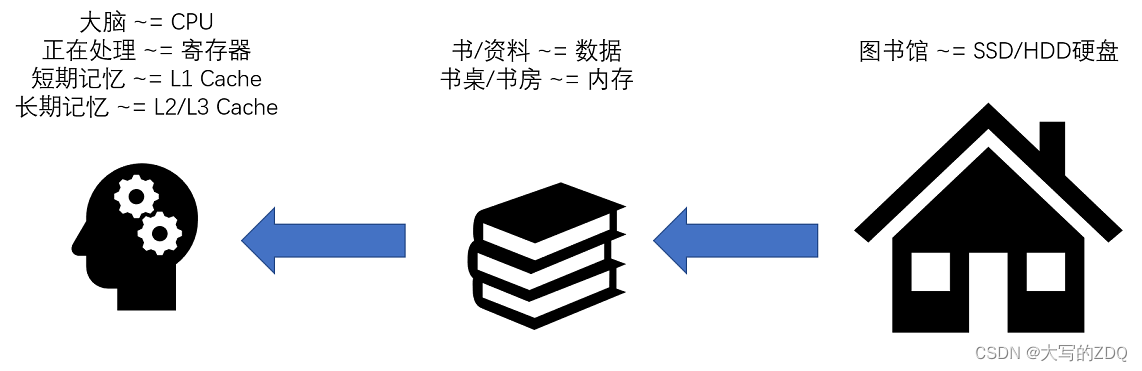

你可以把 CPU 中的 L1 Cache 理解为我们的短期记忆，把 L2/L3 Cache 理解成长期记忆，把内存当成我们拥有的书架或者书桌。 当我们自己记忆中没有资料的时候，可以从书桌或者书架上拿书来翻阅。这个过程中就相当于，数据从内存中加载到 CPU 的寄存器和 Cache 中，然后通过“大脑”，也就是 CPU，进行处理和运算。

DRAM

内存用的芯片和 Cache 有所不同，它用的是一种叫作 DRAM（Dynamic Random Access Memory，动态随机存取存储器）的芯片，比起 SRAM 来说，它的密度更高，有更大的容量，而且它也比 SRAM 芯片便宜不少。DRAM 被称为“动态”存储器，是因为 DRAM 需要靠不断地“刷新”，才能保持数据被存储起来。DRAM 的一个比特，只需要一个晶体管和一个电容就能存储。所以，DRAM 在同样的物理空间下，能够存储的数据也就更多，也就是存储的“密度”更大。但是，因为数据是存储在电容里的，电容会不断漏电，所以需要定时刷新充电，才能保持数据不丢失。DRAM 的数据访问电路和刷新电路都比 SRAM 更复杂，所以访问延时也就更长。

存储器的层级结构

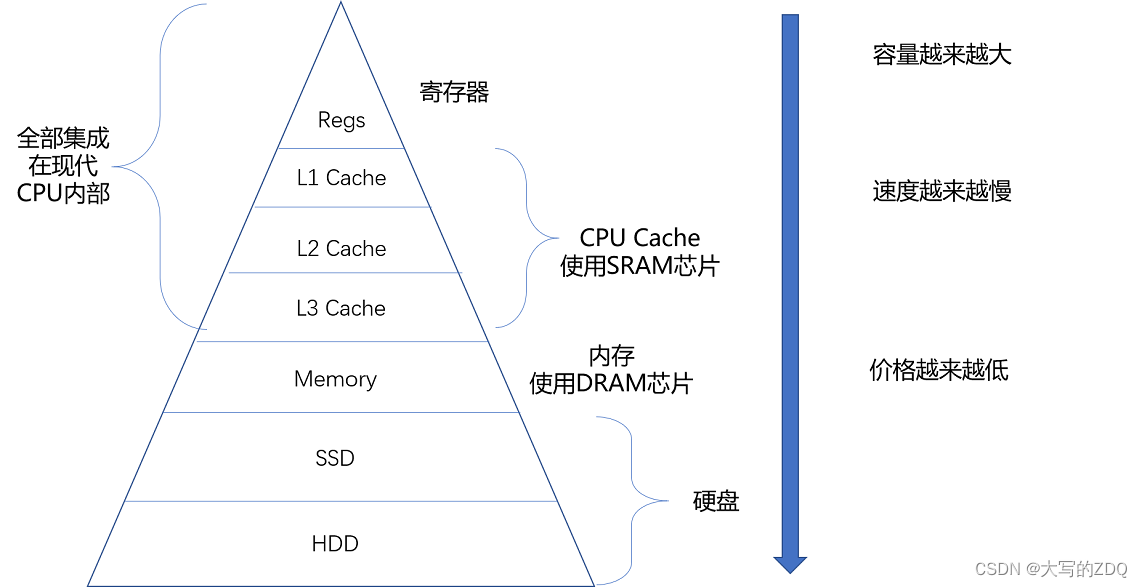

整个存储器的层次结构，其实都类似于 SRAM 和 DRAM 在性能和价格上的差异。SRAM 更贵，速度更快。DRAM 更便宜，容量更大。SRAM 好像我们的大脑中的记忆，而 DRAM 就好像属于我们自己的书桌。大脑（CPU）中的记忆（L1 Cache），不仅受成本层面的限制，更受物理层面的限制。这就好比 L1 Cache 不仅昂贵，其访问速度和它到 CPU 的物理距离有关。芯片造得越大，总有部分离 CPU 的距离会变远。电信号的传输速度又受物理原理的限制，没法超过光速。所以想要快，并不是靠多花钱就能解决的。我们自己的书房和书桌（也就是内存）空间一般是有限的，没有办法放下所有书（也就是数据）。如果想要扩大空间的话，就相当于要多买几平方米的房子，成本就会很高。于是，想要放下更多的书，我们就要寻找更加廉价的解决方案。没错，我们想到了公共图书馆。对于内存来说，SSD（Solid-state drive 或 Solid-state disk，固态硬盘）、HDD（Hard Disk Drive，硬盘）这些被称为硬盘的外部存储设备，就是公共图书馆。于是，我们就可以去家附近的图书馆借书了。图书馆有更多的空间（存储空间）和更多的书（数据）。你应该也在自己的个人电脑上用过 SSD 硬盘。过去几年，SSD 这种基于 NAND 芯片的高速硬盘，价格已经大幅度下降。而 HDD 硬盘则是一种完全符合“磁盘”这个名字的传统硬件。“磁盘”的硬件结构，决定了它的访问速度受限于它的物理结构，是最慢的。这些我们后面都会详细说，你可以对照下面这幅图了解一下，对存储器层次之间的作用和关联有个大致印象就可以了。

从 Cache、内存，到 SSD 和 HDD 硬盘，一台现代计算机中，就用上了所有这些存储器设备。其中，容量越小的设备速度越快，而且，CPU 并不是直接和每一种存储器设备打交道，而是每一种存储器设备，只和它相邻的存储设备打交道。比如，CPU Cache 是从内存里加载而来的，或者需要写回内存，并不会直接写回数据到硬盘，也不会直接从硬盘加载数据到 CPU Cache 中，而是先加载到内存，再从内存加载到 Cache 中。这样，各个存储器只和相邻的一层存储器打交道，并且随着一层层向下，存储器的容量逐层增大，访问速度逐层变慢，而单位存储成本也逐层下降，也就构成了我们日常所说的存储器层次结构。

总结

我们常常把 CPU 比喻成高速运转的大脑，那么和大脑同步的寄存器（Register），就存放着我们当下正在思考和处理的数据。而 L1-L3 的 CPU Cache，好比存放在我们大脑中的短期到长期的记忆。我们需要小小花费一点时间，就能调取并进行处理。我们自己的书桌书架就好比计算机的内存，能放下更多的书也就是数据，但是找起来和看起来就要慢上不少。而图书馆更像硬盘这个外存，能够放下更多的数据，找起来也更费时间。从寄存器、CPU Cache，到内存、硬盘，这样一层层下来的存储器，速度越来越慢，空间越来越大，价格也越来越便宜。这三个“越来越”的特性，使得我们在组装计算机的时候，要组合使用各种存储设备。越是快且贵的设备，实际在一台计算机里面的存储空间往往就越小。而越是慢且便宜的设备，在实际组装的计算机里面的存储空间就会越大。
