《微型计算机原理与接口技术》复习笔记（二）

使用教材为
《微型计算机原理与接口技术》（慕课版）
孙丽娟、李爱群、陈燕俐、周宁宁、邓玉龙编著
默认存储器单元的地址编排顺序从上往下，地址从低向高编排

微机原理复习笔记一
微机原理复习笔记三
微机原理复习笔记四

1. 常用伪指令

数据字义伪指令

DB：字节型，8位
变量名   DB   一个或多个用“,”间隔的单字节数
按照定义顺序依次存放在对应的存储器单元中
eg:

BUF0 DB 12H
BUF1 DB 34H,'A'
BUF2 DB ?,?,?
BUF3 DB 3 DUP(?)//等同于3个？

• ?表示随机数
• DUP：重复操作符，左边是重复次数，右边括号内为重复的内容

DW：字型，16位
变量名   DB   一个或多个用“,”间隔的双字节数
双字节数的低位字节存放在低地址单元，高位字节存放在高地址单元
eg:

N1 DW 'DA',46H，'D'//字符D占两个存储单元
MOV AX,N1+1//执行指令后（AX=4644H）

• DW后的字符串常数只能是单引号括起的一个或两个字符
• 第二条MOV指令，用N1+1可以访问N1变量的内容为44H和46H两个存储单元

DD：双字型
变量名   DB   一个或多个用“,”间隔的四字节数
eg:

N2 DD 12345678H

• 每次存取均为4个连续的字节单位

符号定义伪指令

等值伪指令 EQU
符号名 EQU 表达式
eg:

COUNT EQU 54H

等号伪指令=
符号名 = 表达式
eg:

COUNT = 56H

• = 与EQU功能相同
• 区别：EQU定义的常量在后继指令中值不能更改，若要改，则需改原定义语句； = 定义的常量在后继指令中值可以更改

COUNT = 40H//COUNT的值为40H
COUNT = 53H//COUNT的值改为53H

2. 常用运算符

SEG运算符

返回对于逻辑段的段基址
SEG 逻辑段名称或符号或变量
eg:

MOV AX,SEG BUF
//若变量BUF对应的段基址为2000H，则（AX=2000H）

OFFSET运算符

返回相对于首段的偏移地址
OFFSET 标号或变量
eg:

MOV BX,OFFEST BUF
//取出BUF变量的偏移地址到BX

$运算符

返回当前汇编地址计数器的值，通常用来计算变量在逻辑段中占用的字节总数
eg:

BUF DB 'ABCDE'
L1 EUQ $-BUF
S DB 'DFGHJ'
L2 EUQ &-BUF//则L1=5,L2=10

PTR运算符

临时修改变量属性，使源、目两个操作数类型属性一致，也可用于修改标号的类型属性
类型说明符 PTR 标量或变量的地址表达式
eg:

SUB BYTE PTR [BX],10
MOV BL,BYTE PTR [BX+SI]

• 双操作数指令中（如MOV、ADD）

源操作数	目标操作数	使用条件
立即数	直接寻址的存储器操作数	两者不一致
立即数	除直接寻址以外的所有存储器操作数	无论相同与否，后者都必须用PTR说明属性
直接寻址的存储器操作数	直接寻址的存储器操作数	有一方存在，但两者属性不一致

• 单操作数指令中（如INC、DEC）

  a.操作数为除直接寻址以外的所有存储器操作数
  b.操作数为直接寻址的存储器操作数，具体情况而定

3. 常用基本指令

MOV 目标操作数，源操作数

功能：把源操作数传送到目标操作数中，源操作数不变
不影响6个状态标志位

目标操作数	源操作数
寄存器操作数、内存操作数	立即数
寄存器操作数、内存操作数、段寄存器	寄存器操作数
寄存器操作数、内存操作数	段寄存器
寄存器操作数、段寄存器	内存操作数

• CS 不能做目标寄存器
• 不能向段寄存器写入立即数
• IP 不能作为传送目标也不能作为源操作数
• 源、目操作数要等长，即类型属性要一致
• 源操作数为立即数时，若目标单元的字长大于立即数的字长，则立即数将按照目标单元的字长转换为等长，再传送

eg:

MOV AX,0FEH//（AX=00FEH）
MOV AX,-2//（AX=FFFEH）

LEA 目标操作数，源操作数

功能：将源操作数的偏移地址传送给目标操作数
不影响6个状态标志

目标操作数	源操作数
寄存器操作数	内存操作数

eg:

LEA BX,BUF
//等价于 MOV X,OFFSET BUF

PUSH 源操作数

功能：将源操作数压入堆栈
不影响6个状态标志
源操作数：立即数、寄存器操作数、内存操作数，若为内存操作数时，需考虑使用PTR运算符
操作过程：
  a.堆栈指针向低地址方向调整（SP-2/ESP-4）
  b.将操作数送入堆栈指针所指向的栈顶单元

PUSHA:把AX,CX,DX,BX,SP,BP,SI,DI依次压入堆栈

eg:

PUSH AX

POP 目标操作数

功能：从堆栈中弹出一个字或双字，将其送入目标操作数中
不影响6个状态标志
目标操作数：寄存器操作数（除CS外）、内存操作数，若为内存操作数时，需考虑使用PTR运算符
操作过程：
  a.将堆栈中取出字或双字送入目标操作数中
  b.堆栈指针向高地址方向调整（SP+2/ESP+4）

POPA：把DI,SI,BP,SP,BX,DX,CX,AX依次弹出堆栈

eg:

POP AX

• PUSH、POP 指令的操作数不能为8位

ADD 目标操作数，源操作数

功能：将源操作数和目标操作数相加，结果送入目标操作数
影响6个状态标志

SUB 目标操作数，源操作数

功能：目标操作数减去源操作数，结果送入目标操作数
影响6个状态标志

目标操作数	源操作数
寄存器操作数、内存操作数	立即数、寄存器操作数
寄存器操作数	内存操作数

• 源、目标操作数不能同时为段寄存器
• 源、目操作数要等长，即类型属性要一致
• 源操作数为立即数时，若目标单元的字长大于立即数的字长，则立即数将按照目标单元的字长转换为等长，再进行计算

eg:

ADD BYTE PTR [BX],0FAH//高位为字母时，前加0
SUB AX,0F23FH

INC 目标操作数

功能：将目标操作数加1后的结果送入目标操作数
影响A、O、P、S、Z 5个状态标志，不影响C标志
目标操作数：寄存器操作数、内存操作数，若为内存操作数，需考虑使用PTR运算符

DEC 目标操作数

功能：将目标操作数减1后的结果送入目标操作数
影响6个状态标志，若

• 操作数非零数，C标志置1
• 操作数为零，C标志置0
• 目标操作数是80H（-128）、8000H（-32768）以及80000000H（-2147483648）时，求补运算后操作数不变，O标志置1

目标操作数：寄存器操作数、内存操作数，若为内存操作数，需考虑使用PTR运算符

CMP 目标操作数，源操作数

功能：目标操作数减去源操作数，目标操作数不变，依据减法运算的情况设定A、C、O、P、S、Z 6个状态标志
影响6个状态标志

目标操作数	源操作数
寄存器操作数、内存操作数	立即数、寄存器操作数
寄存器操作数	内存操作数

• 源、目标操作数不能同时为段寄存器
• 源、目操作数要等长，即类型属性要一致
• 源操作数为立即数时，若目标单元的字长大于立即数的字长，则立即数将按照目标单元的字长转换为等长，再进行计算

常搭配条件转移指令使用
eg:

CMP BYTE PTR [BX],45H
JC NEXT
//若[BX]间址的内存单元中的数小于45H，则程序转移到标号NEXT处

JMP

功能：无条件转移到目标指令处

＼	直接	间接
段内	JMP 标号 JMP SHORT  标号	JMP  寄存器操作数 JMP  内存操作数
段间	JMP  标号	JMP  内存操作数

eg:

JMP NEXT//无条件转移到到标号NEXT处

条件转移指令

统一格式：条件转移指令标志符 目标地址标号
功能：如果前提条件满足，则控制转移到目标指令处

• 根据状态标志位C、Z、S、P、O的当前状态

操作码助记符	转移的条件	中文描述
JC	（C）=1	低于转移
JNC	（C）=0	不低于转移
JZ	（Z）=1	等于转移
JNZ	（Z）=0	不低于转移

• 根据无符号数的大小
  根据比较指令“CMP X,Y”的结果

操作数助记符	转移条件	中文描述
JA	X > Y	不低于或不等于转移
JNA	X ≤ Y	低于或等于转移
JC	X < Y	低于转移
JNC	X ≥ Y	不低于转移

• 根据有符号数的大小
  根据比较指令“CMP X,Y”的结果

操作数助记符	转移条件	中文描述
JG	X > Y	不小于或不等于转移
JNG	X ≥ Y	不小于转移
JL	X < Y	不大于或不等于转移
JNL	X ≤ Y	不大于转移

eg:

CMP AH,0
JZ NEXT//当（AH）=0时，转移
CMP CH,CL
JA NEXT//无符号数
CMP CH,CL
JG NEXT//有符号数

操作数助记符	转移条件	中文描述
LOOP	（CX）-1→（CX），若（CX）≠ 0 或（ECX）-1→（ECX），若若（ECX）≠ 0	循环转移

eg:

MOV CX,5
AGAIN:
LOOP AGAIN//设定循环次数为5

NOT 目标操作数

功能：将目标操作数按位取反
操作数：通用寄存器操作数、内存操作数，若为内存操作数，需考虑使用PTR运算符
不影响6个状态标志位
eg:

NOT AX//（AX）=0FF00H,指令执行后（AX）=00FFH

AND 目标操作数，源操作数

功能：将源、目两个操作数进行按位与运算，结果送入目标操作数中
指令执行后，将C标志和O标志置0，按结果设置P、S、Z标志
eg:

AND AH,0F0H//(AX)=89H,指令执行后（AX）=80H

OR 目标操作数，源操作数

功能：将源、目两个操作数进行按位或运算，结果送入目标操作数中
指令执行后，将C标志和O标志置0，按结果设置P、S、Z标志
eg:

OR AH,07H//(AX)=30H,指令执行后（AX）=37H

XOR 目标操作数，源操作数

功能：将源、目两个操作数进行按位异或运算，结果送入目标操作数中
指令执行后，将C标志和O标志置0，按结果设置P、S、Z标志
eg:

XOR AH,0F0H//(AX)=55H,指令执行后（AX）=A5H

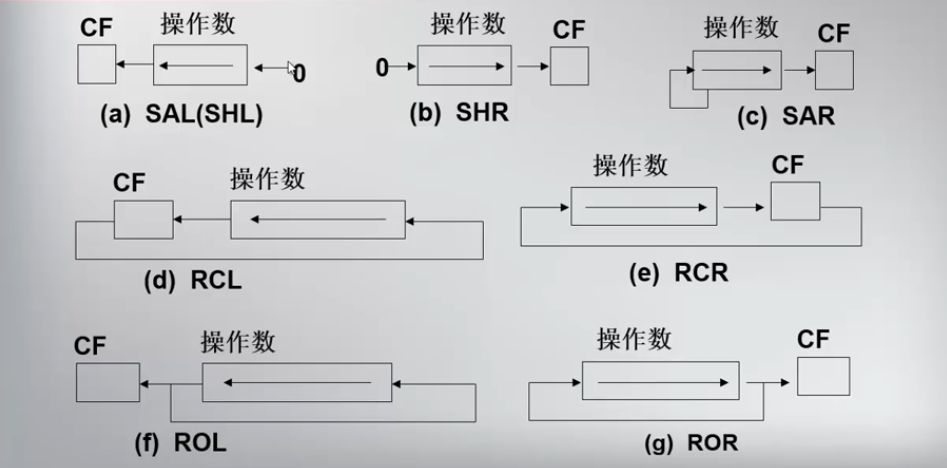

移位指令

统一格式：助记符 操作数，移位次数
开环移位指令：SHL，SAL，SHR，SAR
闭环移位指令：RCL，RCR，ROL，ROR
图片来自中国慕课

操作数	移位次数
寄存器操作数	立即数或CL寄存器中的数值

移位指令执行后

• C位为最后移入的位值
• 移位次数为1时，移位后最高位的位值发生变化，O标置1
• 开环移位指令，P、S、Z根据移位结果进行设定
• 闭环移位指令，P、S、Z不受影响

eg:

SHR AH,1//（AH）=80H,指令执行后（AH）=40H
ROL AH,8//（AH）=55H,指令执行后（AH）=55H

4. 子程序与宏指令

CALL

功能：由主程序转到子程序

＼	直接	间接
段内	CALL 过程名	CALL  寄存器操作数 CALL  内存操作数
段间	CALL  过程名	CALL  内存操作数

• 断点：CALL指令的下一条指令

控制过程：

• 段内：（SP）-2→（SP），将断点的偏移地址压入堆栈，再将子程序入口的偏移地址→（IP）
• 段间：（SP）-4→（SP），将断点的段基址和偏移地址依次压入堆栈，再将子程序入口的段基址→（CS），偏移地址→（IP）

RET

格式：
RET
RET N
功能：程序控制返回到主程序断点所在的指令继续执行

• 指令操作数为保存在堆栈顶的数据，若为段内，2字节数据，即要确保为断点偏移地址，若为段间，4字节数据，即要确保为断点的段基址和偏移地址
• RET N指令，首先完成RET功能，然后将堆栈指针下调N个字节

子程序定义格式

过程名 PROC 属性
    子程序实体
    RET
过程名 ENDP

• 过程名：子程序名，以字母开头，长度≤31，经汇编后，过程名就是子程序第一条指令的地址
• PROC/ENDP是子程序的定界语句
• 属性，有两种描述
  NEAR（或缺省）代表该子程序和调用CALL指令在同一代码段
  FAR代表该子程序和调用CALL指令不在同一代码段

eg:

XXXY PROC
     PUSH BX
     POP  AX
     RET
XXXY ENDP

宏指令定义

定义调用：
宏名 MACRO <形参表>
   宏体
   ENDM

• MACRO/ENDM是宏体的定界语句
• 宏名是符合语法的标识符
• 每个形参之间用“,”隔开

调用格式:
宏名 <实参表>

eg:

ABS MACRO VAR
    //求VAR的绝对值
    ENDM
//主程序内
ABS BX//求BX的绝对值

两者异同点

同：简化程序设计
异：

• 宏指令调用在汇编过程由汇编程序完成，在汇编时将宏体代替宏名，有多少次宏调用，就有多少次宏体的插入，并不能简化程序目标，不能节省目标程序所占内存空间；子程序由CPU完成，主程序多次调用同一个子程序，目标程序的代码段中，子程序的代码仍是一个，可节省内存空间
• 子程序在执行时，每一次调用都要保护断点、保护现场，返回时，要恢复现场、恢复断点，增加程序时间；宏指令不需要，程序执行速度快
• 宏指令通过形参和实参结合实现参数传递；子程序不是

5. DOS功能调用

格式：
MOV AH,功能号
设置入口参数
INT   21H
分析出口参数

• DOS调用的功能号都存放在AH寄存器中

01H

等待从键盘键入一个字符，有回显，响应Ctrl+C
入口参数：无
出口参数：AL= 按键的ASCII码，若AL= 0，表明按键是功能键、光标键，需再次调用本功能，才能返回按键的扩展码
eg:

MOV AH,1
INT 21H

02H

显示一个字符，响应Ctrl+C

入口参数：DL=待显字符的ASCII码
出口参数：无

• 该功能破坏AL寄存器的内容

eg:

MOV DL,'A'
MOV AH,2
INT 21H//屏幕上显示一个字符A

09H

显示字符串，响应Ctrl+C
入口参数：DS:DX=字符串首地址，字符串必须以‘$’（ASCII码为24H）为结束标志
出口参数：无

• 该功能破坏AL寄存器的内容

eg:

//在屏幕上显示HELLO
DATA SEGMENT USE16
MESG DB 'HELLO','$'
DATA ENDS//定义数据段
CODE SEGMENT USE16
     ASSUME CS:CODE,DS:DATA//定义代码段
BEG: MOV AX,DATA
     MOV DS,AX
LAST:MOV AH,9
     MOV DX,OFFSET MESG
     INT 21H//09HDOS调用
     MOV AH,4CH
     INT 21H//返回DOS
CODE ENDS
     END BEG

6. 目标程序生成步骤

汇编语言源程序可以没有数据段和堆栈段，但是一定要有代码段

堆栈段可以有程序员赋值也可以由操作系统赋值

通知汇编程序，源程序到此结束的是END语句

• 编辑
  调用编辑程序生成汇编源文件
  汇编源文件扩展名为asm
• 汇编
  将汇编源程序汇编成由机器指令组成的目标文件
  目标文件扩展名为obj
• 链接
  将一个或多个目标文件和库文件合成一个可执行文件
  可执行文件扩展名为exe
