概述

一、实验内容

在PT中创建如图所示的网络拓扑结构,并在其中的三层交换机上配置HSRP与STP。并使内外网互通。

二、实验环境

  • 操作系统:WIN10
  • 软件:Cisco Packet Tracer

三、实验步骤

三层交换机:3560-24PS
二层交换机:2950-24
路由器:2621XM
1、绘制如下图所示网络拓扑图
当把下图的红框内两个设备连接起来时会提示我们接口不够用了。我们需要给路由器添加模块.
在这里插入图片描述
点击route2进入
在这里插入图片描述

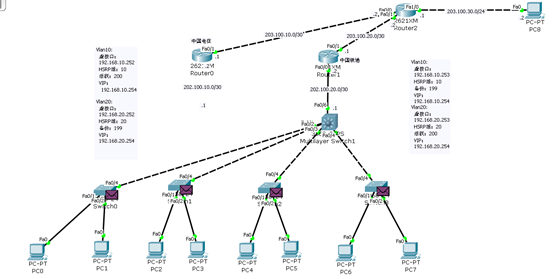

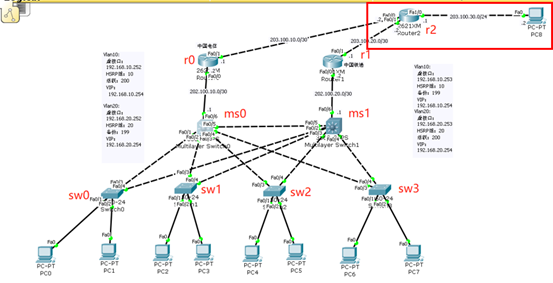

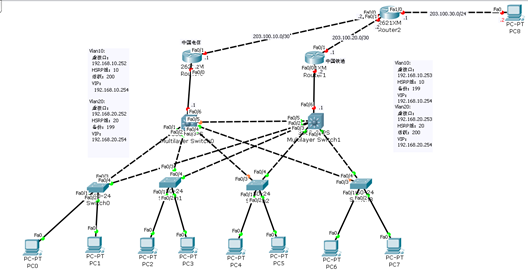

创建好的拓扑如图所示
在这里插入图片描述
2、配置二层交换机(创建vlan、划分vlan、配置trunk、启用生成树)

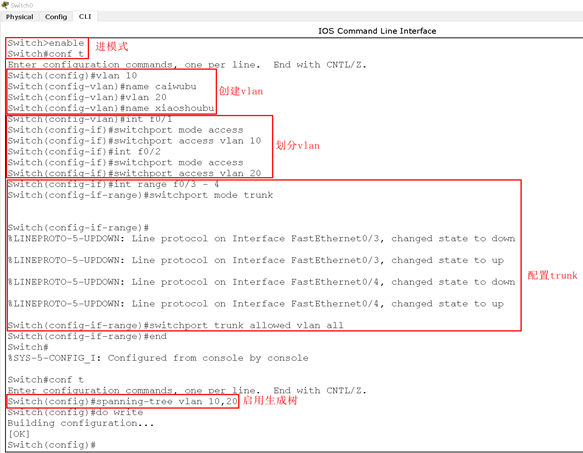

sw0:
在这里插入图片描述

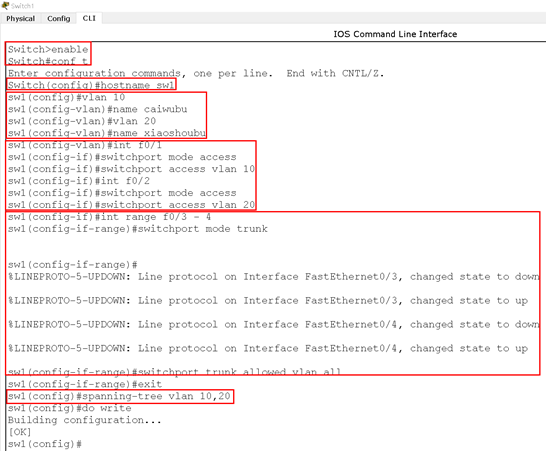

sw1:
在这里插入图片描述
sw2:
在这里插入图片描述

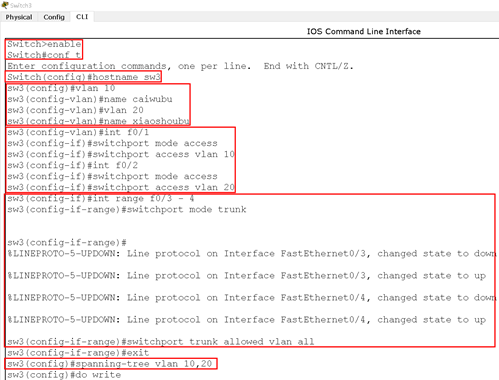

sw3:
在这里插入图片描述
3、配置三层交换机(创建vlan、配置trunk、启用生成树、指定根网桥)

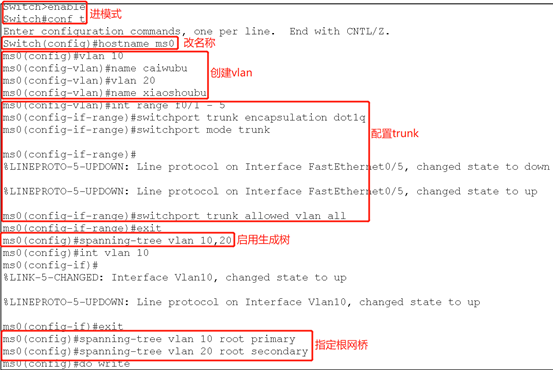

ms0:
在这里插入图片描述

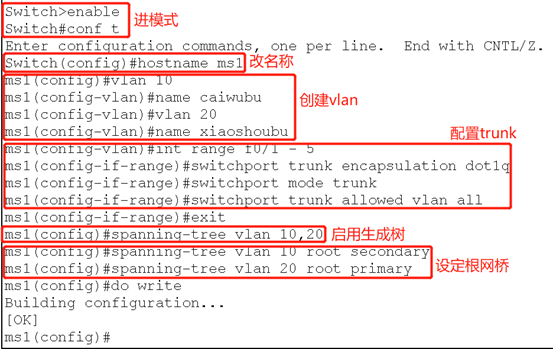

ms1:
在这里插入图片描述
4、配置三层交换机(启用路由功能、配置虚接口的IP、配置路由接口、设置路由表)
ms0:
在这里插入图片描述ms1:
在这里插入图片描述
5、先给PC0和PC1配置IP地址,进行内网的连通性测试
在这里插入图片描述
在这里插入图片描述

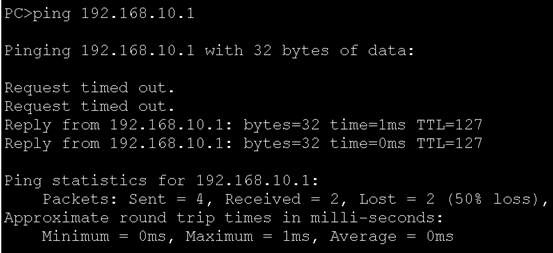

用PC1去ping PC0测试连通性
在这里插入图片描述
联通性良好,说明之前的配置没有问题

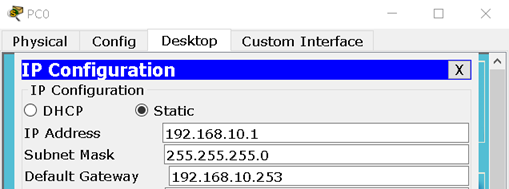

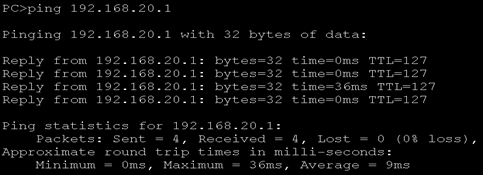

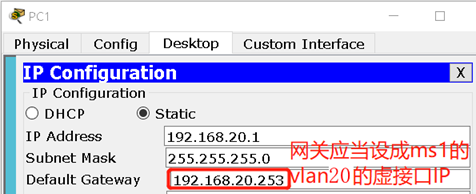

6、更改PC0与PC1的网关地址,再次进行连通性测试
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
如上图所示连通性良好没有问题

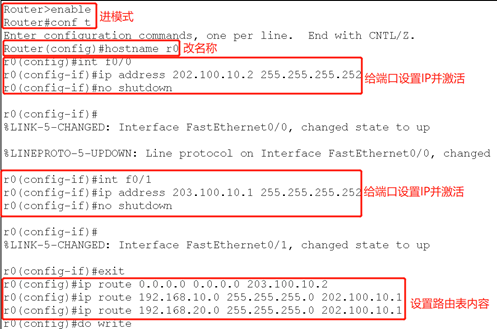

7、给R0和R1进行相关的配置(给端口配置IP并激活、设置路由表)
R0:
在这里插入图片描述

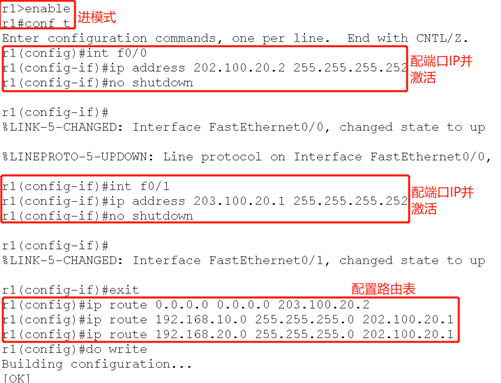

R1:
在这里插入图片描述

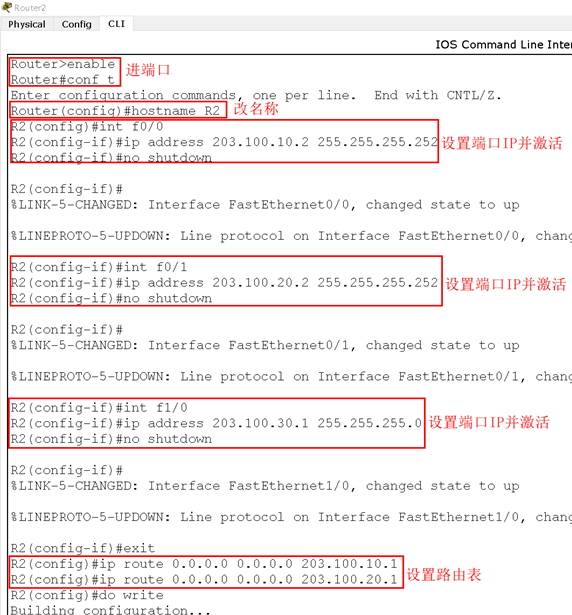

8、给R2配置相关信息(给端口配置IP并激活,设置路由表)
在这里插入图片描述

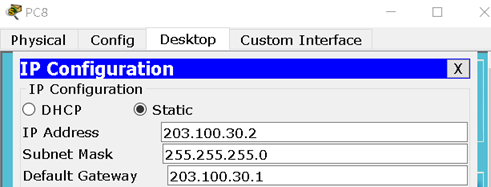

9、配置外网主机的IP、掩码以及网关。并用外网的主机PC8去ping内网的主机,测试连通性。
PC8:
在这里插入图片描述

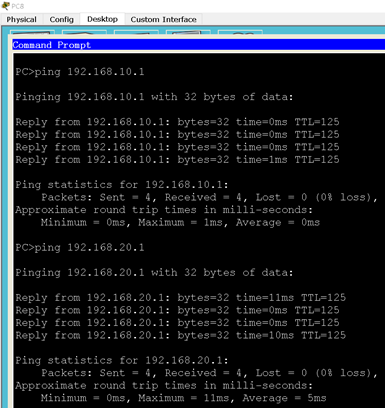

ping PC0和PC1测试连通性
在这里插入图片描述
连通性良好
10、再用内网的PC0与PC1去ping 外网的PC8看看连通性

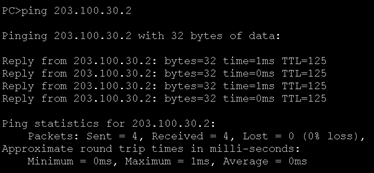

PC0 ping的结果:
在这里插入图片描述
PC1 ping的结果:
在这里插入图片描述
说明从内到外的连通性也没有问题
11、给MS0和MS1配置HSRP
MS0:
在这里插入图片描述

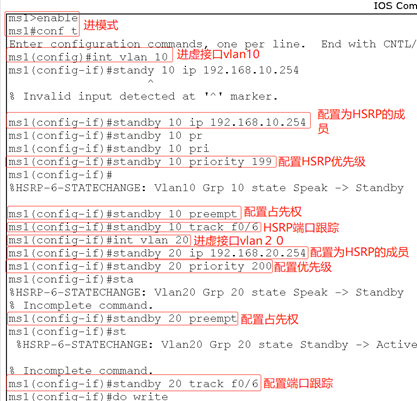

MS1:
在这里插入图片描述
12、在MS1中使用show standby brief 命令查看HSRP的相关配置是否正确
在这里插入图片描述

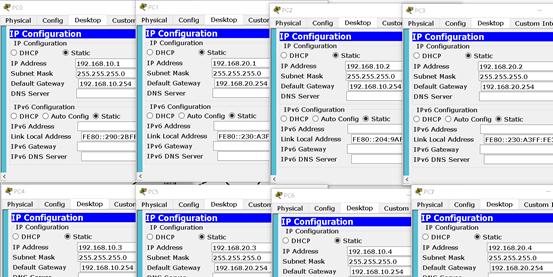

13、给所有主机配置上IP、掩码和网关,注意此时所有主机的网关应当为虚拟地址的网关
在这里插入图片描述

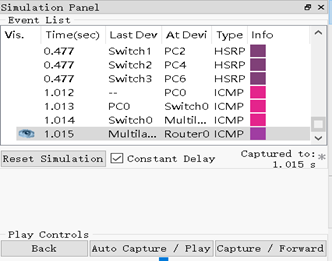

14、用PC0去ping 外网的PC8在Simulation模式下看看包的走向是否满足我们的设置
在这里插入图片描述
经过验证是没用问题的
15、删除MS0设备,用PC0去ping PC8看看是否可以ping通,以及数据包的传送轨迹
在这里插入图片描述
可以ping通,数据包会走MS1。与我们设置的相符合。我们也可以删掉MS1用PC1去ping PC8看看是否可以ping通,以及数据包是否在走MS0。至此实验结束。
