步骤一：

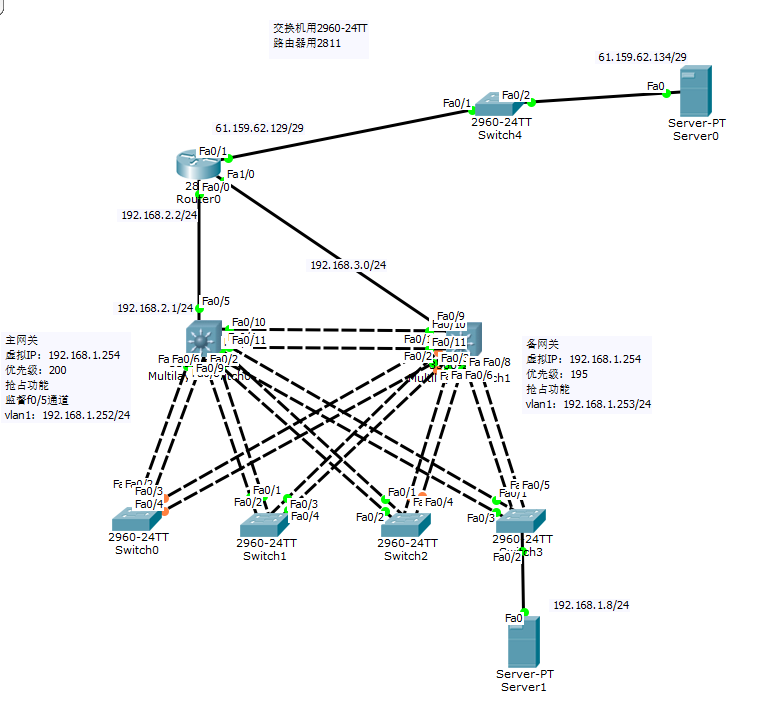

如图拓扑（注意看主网关设置和备份网关设置）
要求配置HSRP，然后验证
在这里插入图片描述

步骤二：
ms1配置
ms1(config)#int vlan 1
ms1(config-if)#ip add 192.168.1.252 255.255.255.0
ms1(config-if)#no shutdown
ms1(config-if)#standby 1 ip 192.168.1.254 //设置虚拟ip地址
ms1(config-if)#standby 1 priority 200 //设置优先级，值越低权限小
ms1(config-if)#standby 1 preempt //设置抢占功能
ms1(config-if)#standby 1 track f0/5 //监督f0/5端口

ms2配置
ms2(config)#int vlan 1
ms2(config-if)#ip add 192.168.1.253 255.255.255.0
ms2(config-if)#no shutdown
ms2(config-if)#standby 1 ip 192.168.1.254 //设置虚拟ip地址
ms2(config-if)#standby 1 priority 195 //设置优先级，值越低权限小
ms2(config-if)#standby 1 preempt //设置抢占功能

步骤三：
验证

复制代码

1
2
3
4
5
6
ms1#show standby brief
                     P indicates configured to preempt.
                     |
Interface   Grp  Pri P State    Active          Standby         Virtual IP
Vl1         1    200 P Active   local           192.168.1.253   192.168.1.254

复制代码

1
2
3
4
5
6
ms2#show standby brief
                     P indicates configured to preempt.
                     |
Interface   Grp  Pri P State    Active          Standby         Virtual IP
Vl1         1    195 P Standby  192.168.1.252   local           192.168.1.254
