介绍

HSRP：热备份路由器协议（HSRP：Hot Standby Router Protocol），是cisco平台一种特有的技术，是cisco的私有协议。该协议中含有多台路由器，对应一个HSRP组。该组中只有一个路由器承担转发用户流量的职责，这就是活动路由器。当活动路由器失效后，备份路由器将承担该职责，成为新的活动路由器。这就是热备份的原理。（相应的还有一个公有的功能类似的vrrp协议）
组成：
活跃路由器：热备份组内实际转发数据包的路由器
备份路由器：在活跃路由器发生故障不能转发数据包或者优先级发生改变时，由备份路由器转变为活跃路由器，并进行数据转发。

工作原理

HSRP路由器利用Hello包来互相监听各自的存在。当路由器长时间没有接收到Hello包时，就认为活动路由器故障，备份路由器就会成为活动路由器。HSRP中hello包的发送间隔为3s，每3s发送一个hello包来确认对方状态。如果超过10s没有收到回包，则备份路由器变为活跃路由器并进行数据转发。
主备的选择：
1、参与网关虚拟化的设备，首先比较优先级，越大越好；默认值为100；
2、如果优先级相同，则比较IP地址，越大越好

HSRP状态

Initial———初始状态，HSRP启动时的状态，HSRP还没有运行，一般是在改变配置或端口刚刚启动时进入该状态。
Learn——— 学习状态，不知道虚拟IP，未看到活跃路由器发hello。等待活跃路由器发hello。
Listen———监听状态，路由器已经得到了虚拟IP地址，但是它既不是活动路由器也不是等待路由器。它一直监听从活动路由器和等待路由器发来的HELLO报文。
Speak———发言状态，在该状态下，路由器定期发送HELLO报文，并且积极参加活动路由器或等待路由器的竞选。
Standby———备份状态，当活跃路由器故障时准备代替进行数据转发。
Active———活跃状态，路由器执行包传输功能

实验配置

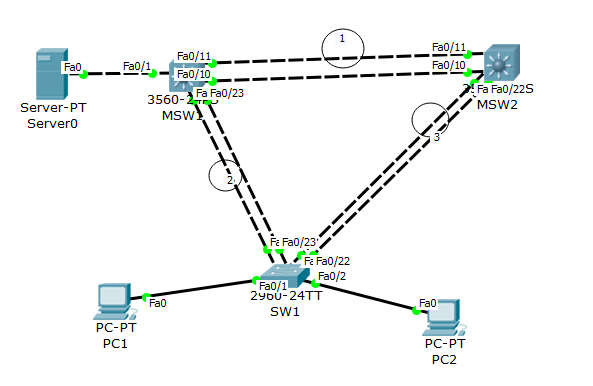

在这里插入图片描述 配置思路：

开启虚拟接口
设置优先级
开启跟踪端口
开启抢占模式
设置hello时间
具体命令：

配置vlan10的网关冗余，MSW1作活动网关，MSW2作备份网关

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
MSW1(config)#interface vlan 10
MSW1(config-if)#standby 10 ip 192.168.10.250  开启虚拟接口并配置IP地址
MSW1(config-if)#standby 10 priority 120       设置优先级
MSW1(config-if)#standby 10 preempt          设置抢占模式
MSW1(config-if)#standby 10 track f0/23        设置跟踪端口
MSW1(config-if)#standby 10 track f0/24
MSW1(config-if)#standby 10 timers 3 10        设置hello时间

MSW2(config)#int vlan 10
MSW2(config-if)#standby 10 ip 192.168.10.250
MSW2(config-if)#standby 10 priority 90
MSW2(config-if)#standby 10 preempt
MSW2(config-if)#standby 10 track f0/21
MSW2(config-if)#standby 10 track f0/22
MSW2(config-if)#standby 10 timers 3 10

配置vlan20的网关冗余，MSW2作活动网关，MSW1作备份网关

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
MSW2(config)#int vlan 20
MSW2(config-if)#standby 20 ip 192.168.20.250
MSW2(config-if)#standby 20 priority 120
MSW2(config-if)#standby 20 preempt
MSW2(config-if)#standby 20 track f0/21
MSW2(config-if)#standby 20 track f0/22
MSW2(config-if)#standby 20 timers 3 10

MSW1(config)#int vlan 20
MSW1(config-if)#standby 20 ip 192.168.20.250
MSW1(config-if)#standby 20 priority 90
MSW1(config-if)#standby 20 preempt
MSW1(config-if)#standby 20 track f0/23
MSW1(config-if)#standby 20 track f0/24
MSW1(config-if)#standby 20 timers 3 10
