VRRP实现负载均衡

概要：

VRRP（Virtual Router Redundancy Protlcol)虚拟路由器冗余协议

原理：

通过把几台路由设备联合组成一个虚拟的路由设备，该虚拟路由在本地局域网拥有
唯一的一个虚拟ID和虚拟IP地址，
虚拟路由器由一个Master设备和若干Backup设备组成。
正常情况下，业务全部由Master承担，所有用户端仅需要设置此虚拟IP作为网关地址。
当Master设备故障时，Backup接替工作，及时将业务切换到备份路由器，保障业务的连续性和可靠性。
用户端无需做任何的配置更改，对故障无感知。

VRRP的Master选举基于优先级，优先级范围0^255默认情况下配置优先级为100，在接口上可以通过配置优先级
的大小来手工选择Master设备。

实验案例：

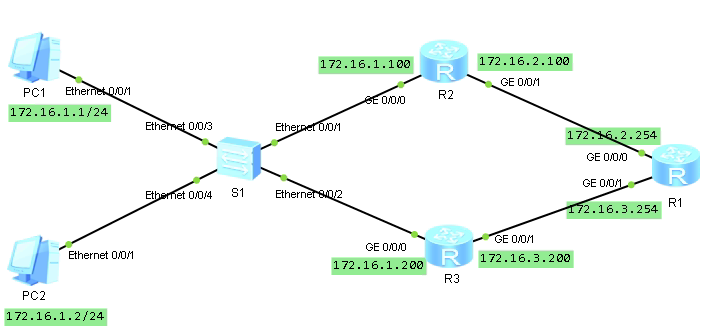

PC1-PC2作为公司员工，通过接入交换机S1连接到公司网络。
S1连接到公司出口网关，为提高网络可靠性，公司使用两台路由器R2和R3连接到接入商路由器R1。
R2和R3之间部署VRRP协议。

基本配置

R1:

<Huawei>sys
[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 172.16.2.254 24
[R1-GigabitEthernet0/0/1]ip add 172.16.3.254 24
[R1-GigabitEthernet0/0/1]q
[R1]

R2:

<Huawei>sys
[Huawei]sysname R1
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 172.16.1.100 24
[R2-GigabitEthernet0/0/1]ip add 172.16.2.100 24
[R2-GigabitEthernet0/0/1]q
[R2]

R3

<Huawei>sys
[Huawei]sysname R1
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 172.16.1.200 24
[R3-GigabitEthernet0/0/1]ip add 172.16.3.200 24
[R3-GigabitEthernet0/0/1]q
[R3]

VRRP配置

R2

[R2]
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 172.16.1.254
[R2-GigabitEthernet0/0/0]vrrp vrid 1 priority 120
[R2-GigabitEthernet0/0/0]vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 30
[R2-GigabitEthernet0/0/0]vrrp vrid 2 virtual-ip 172.16.1.253
[R2-GigabitEthernet0/0/0]q

R3

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 172.16.1.254
[R3-GigabitEthernet0/0/0]vrrp vrid 2 virtual-ip 172.16.1.253
[R3-GigabitEthernet0/0/0]vrrp vrid 2 priority 120
[R3-GigabitEthernet0/0/0]vrrp vrid 2 track interface GigabitEthernet0/0/1 reduced 30
[R3]

验证结果：
<R3>
<R3>dis vrr
<R3>dis vrrp
GigabitEthernet0/0/0 | Virtual Router 1
State : Backup
Virtual IP : 172.16.1.254
Master IP : 172.16.1.100
PriorityRun : 100
PriorityConfig : 100
MasterPriority : 120
Preempt : YES Delay Time : 0 s
TimerRun : 1 s
TimerConfig : 1 s
Auth type : NONE
Virtual MAC : 0000-5e00-0101
Check TTL : YES
Config type : normal-vrrp
Backup-forward : disabled
Create time : 2019-04-10 09:41:25 UTC-08:00
Last change time : 2019-04-10 09:56:56 UTC-08:00

GigabitEthernet0/0/0 | Virtual Router 2
State : Backup
Virtual IP : 172.16.1.253
Master IP : 172.16.1.200
PriorityRun : 100
PriorityConfig : 100
MasterPriority : 120
Preempt : YES Delay Time : 0 s
TimerRun : 1 s
TimerConfig : 1 s
Auth type : NONE
Virtual MAC : 0000-5e00-0102
Check TTL : YES
Config type : normal-vrrp
Backup-forward : disabled
Create time : 2019-04-10 09:13:37 UTC-08:00
Last change time : 2019-04-10 09:55:55 UTC-08:00

[R2]dis vrrp
GigabitEthernet0/0/0 | Virtual Router 1
State : Master
Virtual IP : 172.16.1.254
Master IP : 172.16.1.100
PriorityRun : 120
PriorityConfig : 120
MasterPriority : 120
Preempt : YES Delay Time : 0 s
TimerRun : 1 s
TimerConfig : 1 s
Auth type : NONE
Virtual MAC : 0000-5e00-0101
Check TTL : YES
Config type : normal-vrrp
Backup-forward : disabled
Track IF : GigabitEthernet0/0/1 Priority reduced : 30
IF state : UP
Create time : 2019-04-10 09:11:37 UTC-08:00
Last change time : 2019-04-10 09:56:56 UTC-08:0

GigabitEthernet0/0/0 | Virtual Router 2

State : Backup
Virtual IP : 172.16.1.253
Master IP : 172.16.1.200
PriorityRun : 100
PriorityConfig : 100
MasterPriority : 120
Preempt : YES Delay Time : 0 s
TimerRun : 1 s
TimerConfig : 1 s
Auth type : NONE
Virtual MAC : 0000-5e00-0102
Check TTL : YES
Config type : normal-vrrp
Backup-forward : disabled
Create time : 2019-04-10 09:13:37 UTC-08:00
Last change time : 2019-04-10 09:55:55 UTC-08:00
