使用VRRP实现负载均衡！！

*VRRP概述：
VRRP ： 虚拟路由器冗余协议

• -该协议属于公有标准协议，任何厂商的设备都可以运行
• -该协议的数据包是直接封装在IP头部后面，协议号为 112
• -该协议运行之后，会通过组播方式发送VRRP报文，组播地址为 224.0.0.18
• -通过VRRP报文中的关键字段比较，选举出“主网关”和“备份网关”
• -主网关用来真正的为“终端用户”转发数据包；
• -备份网关，一直监测主网关的状态，随时准备替换掉主网关。
• -只有主网关，才会发送VRRP的报文；备份网关是不会发送的；

*目的：为了解决主网关数据转发压力大、备份网关不转发任何数据、设备利用率低等问题。

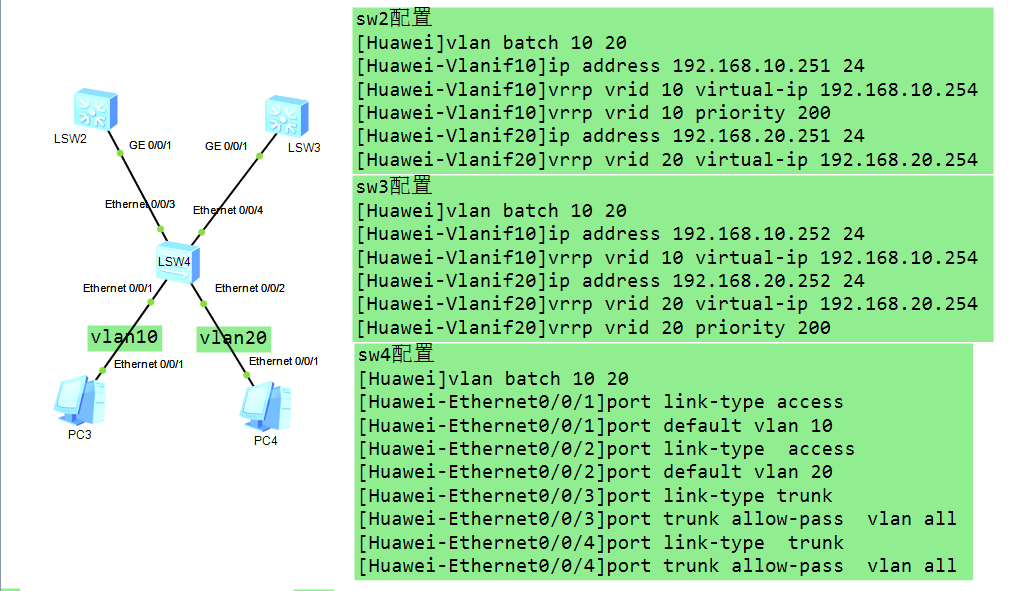

*配置思路：
------- 创建vlan10和vlan20，二层交换机与PC机相连的接口设为access，与交换机相连的接口设为trunk
-------配置三层交换机，创建vlan10和vlan20，为虚拟接口vlanif10和vlanif20分别配置IP地址和虚拟网关，sw2 vlanif10 优先级设为200（默认100） ，sw3 vlanif20 优先级设为200.。
-------使俩台三层交换机互为主，互为备，正常情况没有任何影响，其中一台出现故障 ，自动启用备份链路，继续工作。

接入层交换机sw4配置：

[Huawei]vlan batch 10 20 -----------------------------------------创建vlan10和vlan20
[Huawei-Ethernet0/0/1]port link-type access ----------------------将此接口设为access模式
[Huawei-Ethernet0/0/1]port default vlan 10 --------------------将此接口加入vlan10
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20
[Huawei-Ethernet0/0/3]port link-type trunk ----------------------将此接口设为trunk模式
[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all -----------此接口允许所有vlan通过
[Huawei-Ethernet0/0/4]port link-type trunk
[Huawei-Ethernet0/0/4]port trunk allow-pass vlan all

交换机sw2配置：

[Huawei]vlan batch 10 20 -----------------------------------------创建vlan10和vlan20
[Huawei-Vlanif10]ip address 192.168.10.251 24 ------------为虚拟接口vlanif10配置IP地址
[Huawei-Vlanif10]vrrp vrid 10 virtual-ip 192.168.10.254 ---------为虚拟接口vlanif10配置虚拟网关
[Huawei-Vlanif10]vrrp vrid 10 priority 200 ---------------------配置vrrp优先级为200
[Huawei-Vlanif20]ip address 192.168.20.251 24 ------------为虚拟接口vlanif20配置IP地址
[Huawei-Vlanif20]vrrp vrid 20 virtual-ip 192.168.20.254 ---------为虚拟接口vlanif20配置虚拟网关

交换机sw3配置：

[Huawei]vlan batch 10 20 -----------------------------------------创建vlan10和vlan20
[Huawei-Vlanif10]ip address 192.168.10.252 24 ------------为虚拟接口vlanif10配置IP地址
[Huawei-Vlanif10]vrrp vrid 10 virtual-ip 192.168.10.254 ---------为虚拟接口vlanif10配置虚拟网关
[Huawei-Vlanif20]ip address 192.168.20.252 24 ------------为虚拟接口vlanif20配置IP地址
[Huawei-Vlanif20]vrrp vrid 20 virtual-ip 192.168.20.254 ---------为虚拟接口vlanif20配置虚拟网关
[Huawei-Vlanif20]vrrp vrid 20 priority 200 ---------------------配置vrrp优先级为200

PC3：
IP地址：192.168.10.10/24
网关：192.168.10.254
PC4：
IP地址：192.168.20.10/24
网关：192.168.20.254

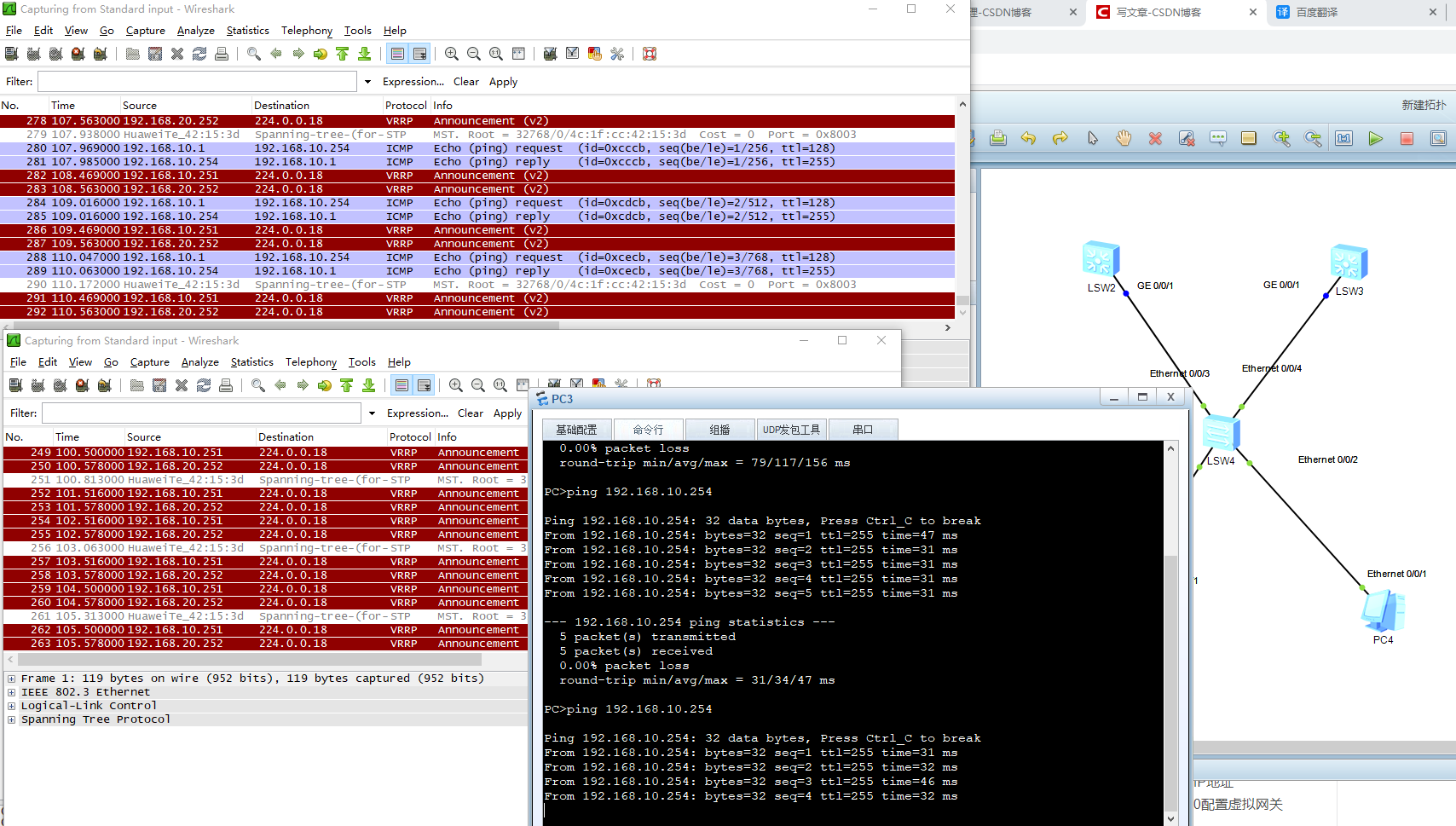

*实验结果：通过抓包可以发现，PC3ping自己的虚拟网关实际数据走的是SW2，SW3只是起到一个备份作用，而PC4ping自己的虚拟网关实际数据走的是SW3。这样是实现了SW2和SW3之间互为主备，再做网关冗余的同时也实现了负载均衡！
