HCL实验：用VRRP实现路由备份及负载分担

VRRP是虚拟路由器冗余协议，它可以将多台路由器设置成一个组，然后在这个组中虚拟出一台不存在的路由器，实际而言就是虚拟出一个ip地址，然后由这个组中的每台路由器共同维护，即使组里面有的路由器故障了，只要还有正常工作的路由器，那么这个虚拟路由器就不会宕机。
同时，VRRP还可以实现流量的负载分担，即设置不同的网关，并规定其优先级，那么对应的数据就会从优先级较高的一边通过。

1. vrrp的路由备份。
拓扑图如下：

此实验中，PC的网关192.168.1.254/24在实际链路上是不存在的，是一个虚拟的ip地址。
R1配置：

[H3C]sysname R1
[R1]int g0/1
[R1-GigabitEthernet0/1]ip add 192.168.1.253 24   //实际IP地址
[R1-GigabitEthernet0/1]vrrp vrid 1 virtual-ip 192.168.1.254   //虚拟IP地址
[R1-GigabitEthernet0/1]vrrp vrid 1 priority 120   //设置优先级为120

[R1-GigabitEthernet0/1]vrrp vrid 1 virtual-ip 192.168.1.254
意思为在R1的接口GE_0/1上启用vrrp协议，配置备份组，备份组的虚拟路由id （vrid）为1，这个备份组的虚拟ip是 192.168.1.254。
vrrp 备份组的默认优先级为100，把R1备份组的优先级设为120，那么优先级较高的R1会成为主路由器（Master），R2会成为备份路由器（Backup）。数据会优先从R1通过。

R2配置：

[H3C]sysname R2
[R2]int g0/1
[R2-GigabitEthernet0/1]ip add 192.168.1.252 24
[R2-GigabitEthernet0/1]vrrp vrid 1 virtual-ip 192.168.1.254

配置完成。

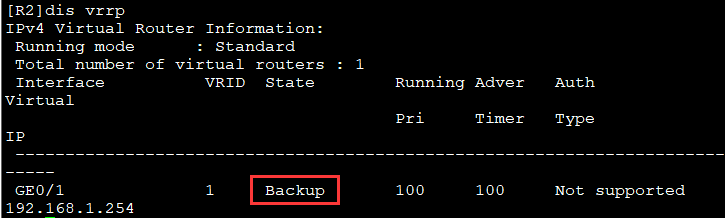

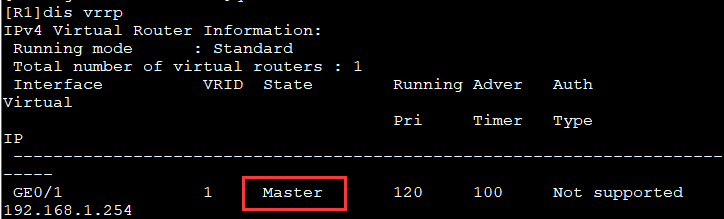

使用命令：display vrrp 查看路由器vrrp信息：

2. 实现负载分担
上面可以看到，R1是Master，那么只要R1不出故障，数据会一直从R1这边走，R2相当于没有作用，所以，可以将PC2的网关设成192.168.1.251/24，然后在R1和R2上再设置一个备份组，使来自PC1的数据优先从R1通过，来自PC2的数据优先从R2通过。
修改后的R1配置如下：

[R1]int g0/1
[R1-GigabitEthernet0/1]vrrp vrid 1 virtual-ip 192.168.1.254
[R1-GigabitEthernet0/1]vrrp vrid 1 priority 120
[R1-GigabitEthernet0/1]vrrp vrid 2 virtual-ip 192.168.1.251   //再设一个备份组，优先级为默认的100

修改后的R2配置如下：

[R2]int g0/1
[R2-GigabitEthernet0/1]vrrp vrid 1 virtual-ip 192.168.1.254
[R2-GigabitEthernet0/1]vrrp vrid 2 virtual-ip 192.168.1.251
[R2-GigabitEthernet0/1]vrrp vrid 2 priority 120  //备份组2的优先级为120

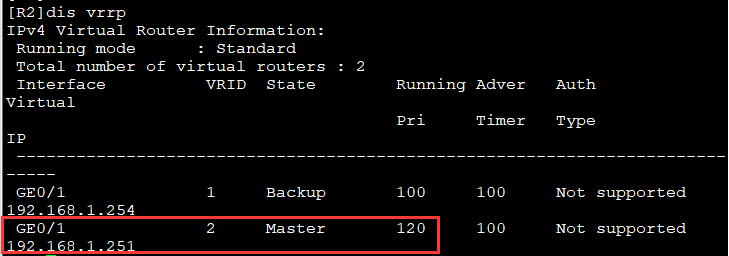

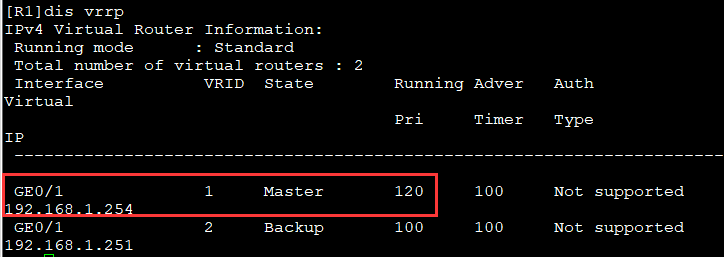

查看vrrp信息：


PC1的网关192.168.1.254/24，R1比R2优先，那么PC1的首选网关为R1；PC2的网关192.168.1.251/24，R2比R1优先，那么PC2的首选网关为R2。实现了负载分担。
