概述
一、组网需求：

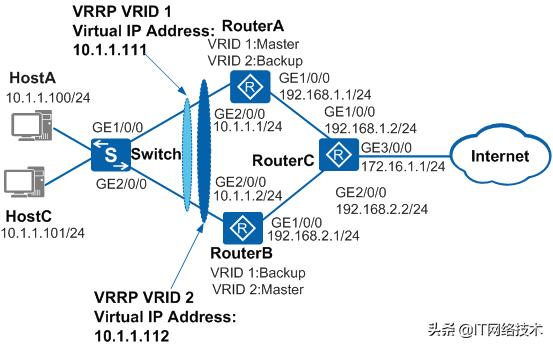

如图所示，HostA和HostC通过Switch双归属到RouterA和RouterB。HostA以RouterA为默认网关接入Internet，RouterB作为备份网关；HostC以RouterB为默认网关接入Internet，RouterA作为备份网关，以实现流量的负载均衡。
二、配置思路：
采用VRRP多网关负载分担实现流量的负载均衡，配置思路如下：
- 配置各设备接口IP地址及路由协议，使各设备间网络层连通。
- 在RouterA和RouterB上创建VRRP备份组1和VRRP备份组2，在备份组1中，配置RouterA为Master设备，RouterB为Backup设备；在备份组2中，配置RouterB为Master设备，RouterA为Backup设备，实现流量的负载均衡。
三、操作步骤：
- 配置设备间的网络互连 # 配置设备各接口的IP地址，以RouterA为例。RouterB和RouterC的配置与RouterA类似。
system-view[Huawei] sysname RouterA[RouterA] interface gigabitethernet 1/0/0[RouterA-GigabitEthernet1/0/0] ip address 192.168.1.1 24[RouterA-GigabitEthernet1/0/0] quit[RouterA] interface gigabitethernet 2/0/0[RouterA-GigabitEthernet2/0/0] ip address 10.1.1.1 24[RouterA-GigabitEthernet2/0/0] quit# 配置RouterA、RouterB和RouterC间采用OSPF协议进行互连。以RouterA为例，RouterB和RouterC的配置与RouterA类似。
[RouterA] ospf 1[RouterA-ospf-1] area 0[RouterA-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255[RouterA-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255[RouterA-ospf-1-area-0.0.0.0] quit[RouterA-ospf-1] quit- 配置VRRP备份组
# 在RouterA和RouterB上创建VRRP备份组1，配置RouterA的优先级为120，抢占延时为20秒；RouterB的优先级为缺省值。
[RouterA] interface gigabitethernet 2/0/0[RouterA-GigabitEthernet2/0/0] vrrp vrid 1 virtual-ip 10.1.1.111[RouterA-GigabitEthernet2/0/0] vrrp vrid 1 priority 120[RouterA-GigabitEthernet2/0/0] vrrp vrid 1 preempt-mode timer delay 20[RouterA-GigabitEthernet2/0/0] quit[RouterB] interface gigabitethernet 2/0/0[RouterB-GigabitEthernet2/0/0] vrrp vrid 1 virtual-ip 10.1.1.111[RouterB-GigabitEthernet2/0/0] quit# 在RouterA和RouterB上创建VRRP备份组2，配置RouterB的优先级为120，抢占延时为20秒；RouterA的优先级为缺省值。
[RouterB] interface gigabitethernet 2/0/0[RouterB-GigabitEthernet2/0/0] vrrp vrid 2 virtual-ip 10.1.1.112[RouterB-GigabitEthernet2/0/0] vrrp vrid 2 priority 120[RouterB-GigabitEthernet2/0/0] vrrp vrid 2 preempt-mode timer delay 20[RouterB-GigabitEthernet2/0/0] quit[RouterA] interface gigabitethernet 2/0/0[RouterA-GigabitEthernet2/0/0] vrrp vrid 2 virtual-ip 10.1.1.112[RouterA-GigabitEthernet2/0/0] quit- 验证配置结果
# 完成上述配置后，在RouterA上执行display vrrp命令，可以看到RouterA在备份组1中作为Master设备，在备份组2中作为Backup设备。
[RouterA] display vrrp GigabitEthernet2/0/0 | Virtual Router 1 State : Master Virtual IP : 10.1.1.111 Master IP : 10.1.1.1 PriorityRun : 120 PriorityConfig : 120 MasterPriority : 120 Preempt : YES Delay Time : 20 s TimerRun : 1 s TimerConfig : 1 s Auth type : NONE Virtual MAC : 0000-5e00-0101 Check TTL : YES Config type : normal-vrrp Backup-forward : disabled Create time : 2020-05-11 11:39:18 Last change time : 2020-05-26 11:38:58 GigabitEthernet2/0/0 | Virtual Router 2 State : Backup Virtual IP : 10.1.1.112 Master IP : 10.1.1.2 PriorityRun : 100 PriorityConfig : 100 MasterPriority : 120 Preempt : YES Delay Time : 0 s TimerRun : 1 s TimerConfig : 1 s Auth type : NONE Virtual MAC : 0000-5e00-0102 Check TTL : YES Config type : normal-vrrp Backup-forward : disabled Create time : 2020-05-11 11:40:18 Last change time : 2020-05-26 11:48:58# 在RouterB上执行display vrrp命令，可以看到RouterB在备份组1中作为Backup设备，在备份组2中作为Master设备。
[RouterB] display vrrp GigabitEthernet2/0/0 | Virtual Router 1 State : Backup Virtual IP : 10.1.1.111 Master IP : 10.1.1.1 PriorityRun : 100 PriorityConfig : 100 MasterPriority : 120 Preempt : YES Delay Time : 0 s TimerRun : 1 s TimerConfig : 1 s Auth type : NONE Virtual MAC : 0000-5e00-0101 Check TTL : YES Config type : normal-vrrp Backup-forward : disabled Create time : 2020-05-11 11:39:18 Last change time : 2020-05-26 11:38:58 GigabitEthernet2/0/0 | Virtual Router 2 State : Master Virtual IP : 10.1.1.112 Master IP : 10.1.1.2 PriorityRun : 120 PriorityConfig : 120 MasterPriority : 120 Preempt : YES Delay Time : 20 s TimerRun : 1 s TimerConfig : 1 s Auth type : NONE Virtual MAC : 0000-5e00-0102 Check TTL : YES Config type : normal-vrrp Backup-forward : disabled Create time : 2020-05-11 11:40:18 Last change time : 2020-05-26 11:48:58最后
