QT实现傅里叶变换

傅里叶变换理论知识
环境QT5.14.1+Mingw32+FFTW3.3
- 1.下载FFTW包，下载库文件Win运行用要用的dll文件
- 2.win下lib文件链接用；dll运行用使用Visual Studio的lib.exe工具生成链接用的lib文件
- - 2.1.找到所需lib.exe文件
  - 2.2以管理员打开CMD，进入lib.exe的目录
  - 2.3至此程序链接和运行用的文件均已拥有
- 3.QT项目配置
- 4.使用
- - 4.1wight.h
  - 4.2wight.cpp

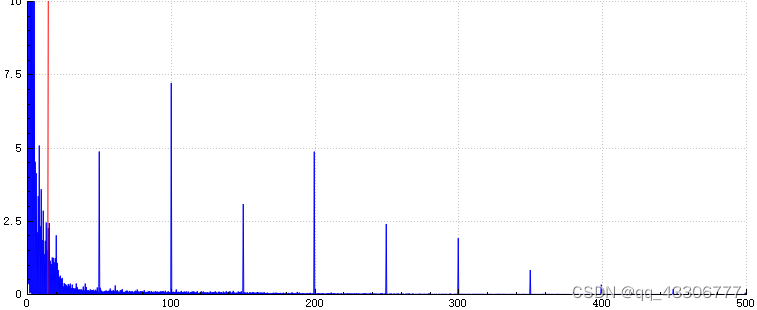

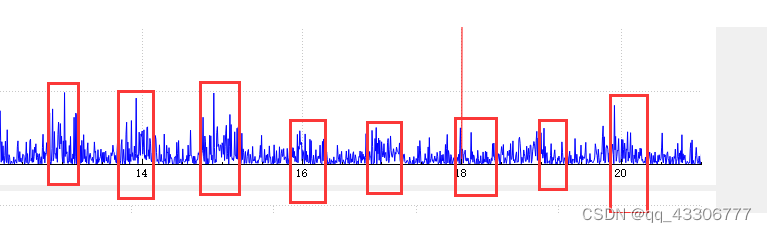

- 5.结果

傅里叶变换理论知识

DFT（FFT）结果，采样率，信号频谱的理解 - 知乎 (zhihu.com)]
(28条消息) FFT与采样点数的关系原理_CodingAsura的博客-CSDN博客_fft点数和采样点数

概括为：假设采样频率为Fs，采样点数为N，做FFT之后，某一点n（n从1开始）表示的频率为：Fn=(n-1)*Fs/N；该点的模值除以N/2就是对应该频率下的信号的幅度（对于直流信号是除以N），根据麦奎斯特采样定理，只有在采样率高于模拟信号包含频率的最高频率的两倍，我们看到的才是真实的频谱，采样频率如果达不到真实信号最高频率的两倍的话，真实最高频率信号所对应的幅值就会叠加到频率较低的信号上

环境QT5.14.1+Mingw32+FFTW3.3

1.下载FFTW包，下载库文件Win运行用要用的dll文件

fftw资源下载:fftw

2.win下lib文件链接用；dll运行用使用Visual Studio的lib.exe工具生成链接用的lib文件

2.1.找到所需lib.exe文件

复制代码

1
2
3
4
5
6
D:Program FilesMicrosoft Visual Studio2022ProfessionalVCToolsMSVC14.34.31933binHostx64x86
	..BinHostx64:pc机是64位
	..BinHostx86:pc机是64位
	Hostx64x86： 64位机器，要运行的编译环境是64位
	Hostx64x86： 64位机器，要运行的编译环境是32位

2.2以管理员打开CMD，进入lib.exe的目录

复制代码

1
2
3
4
5
6
7
8
输入lib有输出正常	（[出错参考](https://blog.csdn.net/weixin_39914245/article/details/83689817))
	lib /out:E:fftfftw-3.3.5-dll32libfftw3-3.lib /MACHINE:X64 /DEF:E:fftfftw-3.3.5-dll32libfftw3-3.def
	lib /out:E:fftfftw-3.3.5-dll32libfftw3f-3.lib /MACHINE:X64 /DEF:E:fftfftw-3.3.5-dll32libfftw3f-3.def
	lib /out:E:fftfftw-3.3.5-dll32libfftw3l-3.lib /MACHINE:X64 /DEF:E:fftfftw-3.3.5-dll32libfftw3l-3.def

	lib /out:（LIB文件生成目录） /MACHINE:X64 /DEF:（def文件目录）
	/MACHINE:IX86：32位机器，/MACHINE:X64：64位机器

2.3至此程序链接和运行用的文件均已拥有

3.QT项目配置

3.1将fftw3.h和libfftw3-3.lib，libfftw3l-3.lib，libfftw3f-3.lib（三种精度，也可任选其中之一）
　复制项目目录(.pro文件所在目录)。
3.2.将libfftw3-3.dll，libfftw3l-3.dll，libfftw3f-3.dll文件放到文件构建的目录下
　　项目构建目录可在QT左边“项目”中查看为****_MinGW_32bit-Debug
　　我的是：E:QT_ProjectMy_ModelBuildLocalFir
3.3项目的头文件右击添加现有文件：fftw3.h
3.4在pro文件配置编译指令，LIBS += -L$$PWD/lib/ -llibfftw3-3.lib

4.使用

4.1wight.h

复制代码

1
2
		 #include "fftw3.h"

4.2wight.cpp

复制代码

int FFTWN = EEGDATALENGTH*AllNum ; //采集点数目
	    int FFTWNFs = 1000;    //采集频率，1000hZ

	     double *in;
	    fftw_complex *out;
	    fftw_plan my_plan;
	   // in = (fftw_complex *)fftw_malloc(sizeof(fftw_complex) * FFTWN);
	    in = (double *)fftw_malloc(sizeof( double) * FFTWN);
	    out = (fftw_complex *)fftw_malloc(sizeof(fftw_complex) * FFTWN);


	    for (int i = 0; i <FFTWN; i++)
	    {
	        in[i] = EndEEGData[i];
	    }
           my_plan = FFTW3_H::fftw_plan_dft_r2c_1d(FFTWN, in, out, FFTW_ESTIMATE);
	    fftw_execute(my_plan);


	     QVector<double> data_power;
	     QVector<double> data_power_x;
	     QVector<double> data_freq;


	    for( int i = 0; i < FFTWN/2+1; i++)
	    {
	     data_power.append((out[i][0] * out[i][0] + out[i][1] * out[i][1])/(FFTWNFs*FFTWN));
	     data_freq.append((double)FFTWNFs / FFTWN*i);
	    }
	    fftw_destroy_plan(my_plan);
	    fftw_free(in);
	    fftw_free(out);

	    WaveInSignal->SetxAxisRange(0, FFTWNFs/2);
	    WaveInSignal->SetyAxisRange(0,10);
	    WaveInSignal->SetData(data_freq, data_power);
        qDebug()<<"输入信号频域图绘制完成";

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
	    int FFTWN = EEGDATALENGTH*AllNum ; //采集点数目
	    int FFTWNFs = 1000;    //采集频率，1000hZ

	     double *in;
	    fftw_complex *out;
	    fftw_plan my_plan;
	   // in = (fftw_complex *)fftw_malloc(sizeof(fftw_complex) * FFTWN);
	    in = (double *)fftw_malloc(sizeof( double) * FFTWN);
	    out = (fftw_complex *)fftw_malloc(sizeof(fftw_complex) * FFTWN);


	    for (int i = 0; i <FFTWN; i++)
	    {
	        in[i] = EndEEGData[i];
	    }
           my_plan = FFTW3_H::fftw_plan_dft_r2c_1d(FFTWN, in, out, FFTW_ESTIMATE);
	    fftw_execute(my_plan);


	     QVector<double> data_power;
	     QVector<double> data_power_x;
	     QVector<double> data_freq;


	    for( int i = 0; i < FFTWN/2+1; i++)
	    {
	     data_power.append((out[i][0] * out[i][0] + out[i][1] * out[i][1])/(FFTWNFs*FFTWN));
	     data_freq.append((double)FFTWNFs / FFTWN*i);
	    }
	    fftw_destroy_plan(my_plan);
	    fftw_free(in);
	    fftw_free(out);

	    WaveInSignal->SetxAxisRange(0, FFTWNFs/2);
	    WaveInSignal->SetyAxisRange(0,10);
	    WaveInSignal->SetData(data_freq, data_power);
        qDebug()<<"输入信号频域图绘制完成";
