概述

本人的课题是关于EIT采集系统，简单的说就是往人体注入特定频率的恒流源，再采集电压信号，通过分析电阻抗分布进行成像。采集的电压信号是需要进行FFT处理，只保留注入频率的信号成分。本文主要介绍如何在STM32F407上实现对特定频率进行FFT。

关于快速傅里叶变化这里不做过多的介绍，具体可参考别人写的博客：

如何 FFT(快速傅里叶变换) 求幅度、频率（超详细含推导过程）_Xav Zewen的博客

使用DSP库进行FFT计算

1.1 DSP库开启

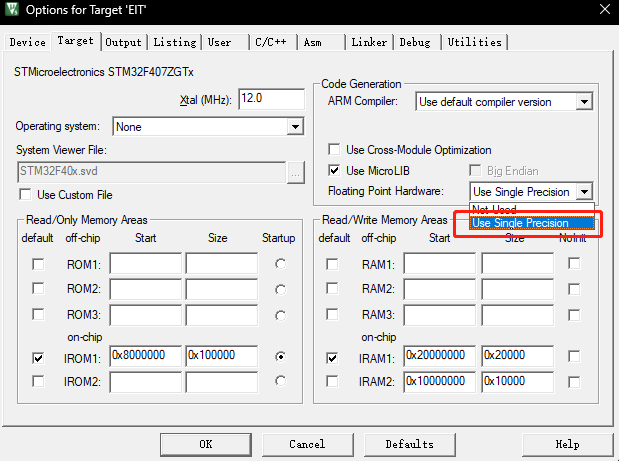

STM32F407是具有浮点运算(FPU)功能，可以通过MDK配置：target->Roating Point Hardware->Use Single Precison中打开。

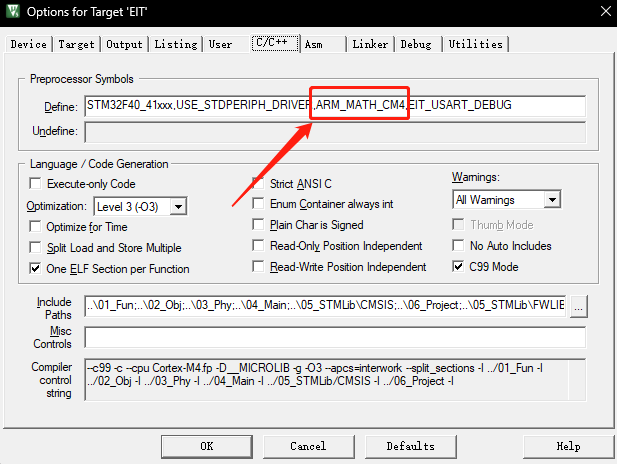

同时在MDK配置中添加头文件：ARM_MATH_CM4

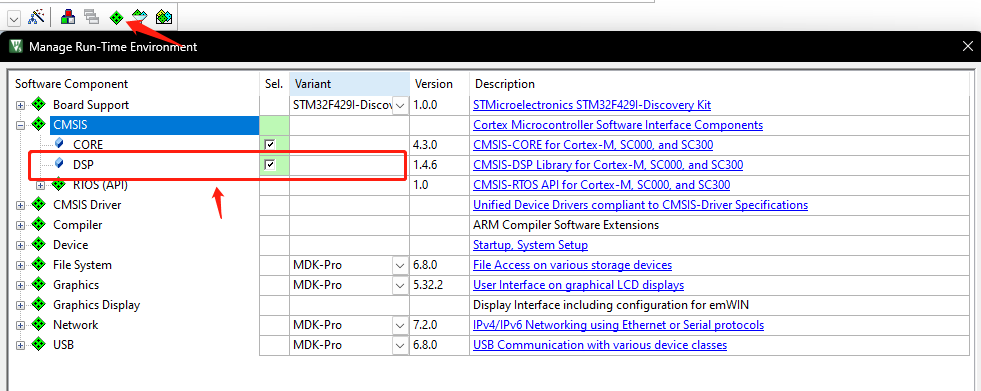

添加dsp数学库，由此就可以调用DSP库中的函数。

1.2 调用DSP库进行FFT计算

EIT的正弦激励电压为97.656kHz，经测试ADC的采样频率为8.3333MHz，采样512个数据点，取N=6（第7个数据点），即经FFT变换后的第7个数据点为97.656kHz频率成分的幅值。

FFT变换相关的代码如下：

    float array_f32[512];               //储存每次采集的512点位数据（定义为全局变量）
    float array_FFT_output[512];        //储存FFT变换后的512个数据
    float array_arm_cmplx_mag[512];     //储存FFT变换后的512个数据的幅值信息

    arm_rfft_fast_instance_f32 S;
    arm_rfft_fast_init_f32(&S, fftSize);        //初始化结构体S中的参数
    arm_rfft_fast_f32(&S, array_f32, array_FFT_output, 0);          //fft正变换
    arm_cmplx_mag_f32(array_FFT_output, array_arm_cmplx_mag, 512);

    /*------------ 保存FFT变换后的第7个数值 -----------------*/
    eit_fft_result[num_EIT_208] = array_arm_cmplx_mag[6];

经测试，采集并计算一帧数据的时间为73ms，还不能达到EIT一秒20帧的采集要求。

FFT计算优化

考虑到我们只需要激励频率的电压幅值，其余频率成分对于我们来说是无效数据。由此，可以单独计算97.656kHz的频率成分，即只计算第7个点位的数据。

离散型傅里叶变化的计算公式如下：

取N=512，k=6，代入可求得第7个点位的数据，计算的代码如下：

float EIT_FUN_FFT(float *FFT_data, float N)
{
        unsigned int i;
        float SUM_Re = 0;        //实频数值
        float SUM_Im = 0;        //虚频数值
        float A = 0;            //幅值
        float k = 6;            //第七个点位数据

        //FFT展开式
        for(i=0;i<512;i++)
        {
            SUM_Re = SUM_Re + FFT_data[i]*cos(2*3.1415926*K*i/N);
            SUM_Im = SUM_Im - FFT_data[i]*sin(2*3.1415926*K*i/N);
        }

        //计算幅值
        A = sqrt(SUM_Re*SUM_Re + SUM_Im*SUM_Im);

        return A;
}

考虑到cos(2*3.1415926*K*i/N)和 sin(2*3.1415926*K*i/N) 的计算结果是固定值，不会因为ADC采集电压的不同而改变，由此，可以提前计算出N=512，k=6，i取0~511时的cos和sin的计算结果并储存起来，通过查询计算结果替代耗时的三角函数计算，以达到节省计算时间的效果。经过测试，新FFT算法采集一帧的时间为29ms，已能实现一秒30帧的采样要求。
