陈拓 chentuo@ms.xab.ac.cn 2020/02/14-2020/02/14

1. 概述

下面的操作要在Putty上进行，如果不熟悉请看《电脑连接树莓派Zero W》https://blog.csdn.net/chentuo2000/article/details/81051308

本文介绍在Raspberry Pi 3、3+，4和Raspberry Pi Zero W上配置串行端口。

上述的几种树莓派包含两个可用于串行通信的UART控制器，也就是常说的串口：mini UART和PL011 UART。默认情况下，mini UART映射到40引脚GPIO连接器的TXD（GPIO 14）和RXD（GPIO 15）上，PL011 UART用于蓝牙模块​​，但是任何一个模块都可以映射到GPIO端口。

树莓派的GPIO引脚有几套编号方案，不要混淆了，可以用下面的命令查看串口对应的GPIO引脚：

pi@raspberrypi:~ $ gpio readall

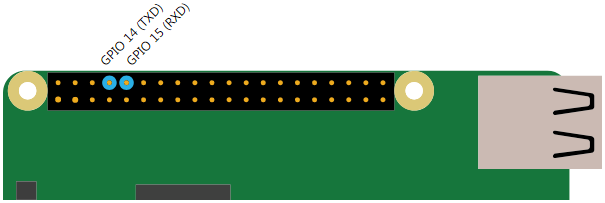

串口对应的物理引脚是Pin8 - GPIO14(TXD)和Pin10 - GPIO15(RXD)。

要想改变物理引脚的映射关系也是可以的，在《树莓派Zero W添加音频输出》https://blog.csdn.net/chentuo2000/article/details/103432788

一文中有详细说明。

在Linux中可以使用/dev/ttyS0设备访问mini UART端口。Mini UART串口的一个问题是其波特率与VPU内核频率相关，而VPU频率会随处理器负载变化，因此UART串口的波特率也会变化，这将引起问题。

另外，mini UART串口的FIFO缓冲区比PL011 UART小，这可能会导致波特率较高时使丢失字符。

PL011 UART串口使硬件实现的未连接到VPU核心频率，这意味着无论VPU速度如何，波特率都保持不变。PL011 UART串口器还包括mini UART串口不具备的其他功能，例如成帧错误检测，中断检测，接收超时中断和奇偶校验位支持。

PL011 UART串口默认用于蓝牙/无线模块，在需要数据连接可靠的情况下，可以使用PL011 UART串口，如果同时需要使用蓝牙模块，可以使用mini UART串口。

2. 使用PL011 UART串口通信

2.1 启用树莓派的mini UART串口

默认情况下mini UART用于登录连接控制树莓派，比如用Putty，这时mini UART不能用于通信，所以先要启用mini UART的通信功能。

• 查看默认的映射关系

查看设备文件：ls -l /dev

这是mini UART没打开串口功能的情况，只有serial1（蓝牙）默认使用的是PL011 UART (ttyAMA0)硬件串口。

• 打开mini UART串口

执行sudo raspi-config命令：

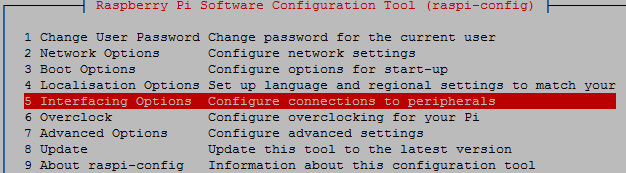

选择Interfacing Options

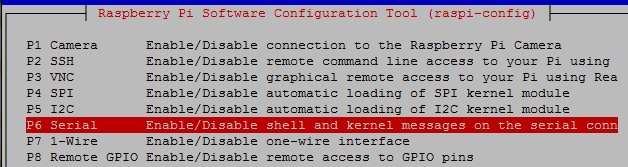

选择serial

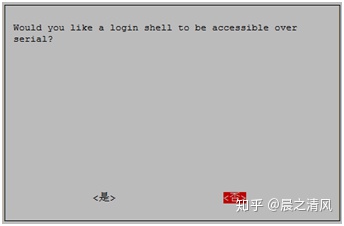

选择“否”，禁用串口登录功能，将串口用于通信。

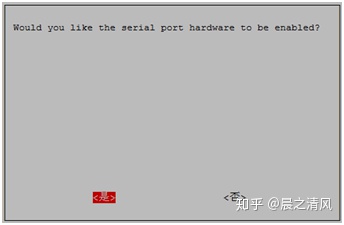

选择“是”，启用串口硬件。

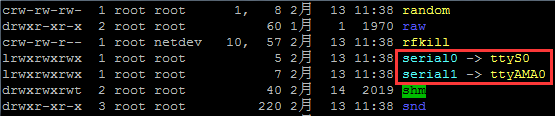

再查看设备文件：

serial0（GPIO串口已启用）使用的是ttyS0设备(mini串口)，serial1（蓝牙）使用的是ttyAMA0设备（硬件串口PL011）。

2.2 交换映射关系

serial0(mini UART)是GPIO引脚对应的串口，serial1(PL011 UART)是蓝牙对应的串口。想要通过树莓派的GPIO引脚进行稳定的串口通信，需要交换串口的映射关系。

对于2016年3月18日之后的Raspbian Linux版本中，有一个名为pi3-miniuart-bt的设备树文件用于交换串口映射。用下面的命令查看：

ls -l /boot/overlays/pi3-miniuart-bt*

随版本不同有文件/boot/overlays/pi3-miniuart-bt-overlay.dtb或者文件/boot/overlays/pi3-miniuart-bt.dtbo。

启用该文件只需在/boot/config.txt文件末尾添加一行代码。

编辑该文件：

sudo nano /boot/config.txt

在末尾添加一行代码：

dtoverlay=pi3-miniuart-bt

修改完以后重启系统：

sudo reboot

再查看串口映射关系：

已经换过来了。

查看串口对应的GPIO引脚。用下面的命令查看所有引脚的状态：

pi@raspberrypi:~ $ gpio readall

串口对应的引脚是Pin8(TXD, GPIO14)和Pin10(RXD, GPIO15)。

现在就可以在/dev/ttyAMA0上访问UART串行端口了。

3. 测试

3.1 安装串口工具minicom

sudo apt-get install minicom

查看版本：

执行以下命令在minicom中对串口进行配置：

sudo minicom –s

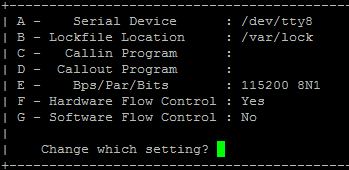

在弹出的菜单中选择“Serial port setup”，将默认设置

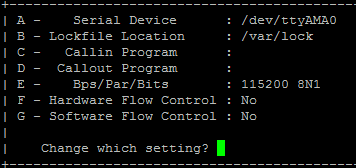

改成：

回车：

保存Save setup as df1，退出Exit from Minicom。

3.2 串口回环测试

• 用杜邦线连接Pin8(TxD)和Pin10(RxD)引脚
• 运行sudo minicom

Ctrl+A 按下E选择回显。

输入Raspberry，可以看到回显：

成功！

常用命令：

Ctrl+A W：当显示的内容超过一行之后自动换行

Ctrl+A C：清屏

Ctrl+A X：退出minicom
