概述

因项目需要增加CAN BUS，几经比较，选择了性价比比较高的STM8AF系列单片机。

STM8的单片机没接触过，研究了一下，如果使用C语言编程，发现和其它单片机使用上差别不大。

以下是这两天研习过程中得到的一些经验总结（主要是软件编程部分）。

一、需要准备的资料(可以从ST公司网站下载）：
1）STM8系列参考手册RM0016《STM8S Series and STM8AF Series 8-bit microcontrollers》。
2）测试采用的芯片STM8AF5288的数据手册（Product Specifications ) 《DS5697》。

二、准备下载仿真工具及试验电路板
上某宝购买了ST公司生产的STM8A Discovery Kit，本身带SWIM仿真(已经将ST-LINK部分直接增加到电路中），可以直接连接电脑USB口进行仿真或下载程序。（为方便调试自己的电路板，需要另外购买ST-LINK/V2仿真器。）

三、准备工具软件
如果想用ST Visual Develop可以去ST公司网站下载安装相应软件，使用ST的编译调试平台，要使用C语言编译器时，因ST公司本身不提供C编译器，需要下载安装COSMIC编译器。具体可到网上搜索安装。
这里用的是IAR编译，可搜索“IAR for STM8”下载安装。

四、编写一个点亮LED的小程序
使用某款单片机，首先要了解其内部结构，常用单片机内部包含CPU，内存RAM，程序存储器FLASH，各种功能单元，不同单片机因实际需求有不同的外接接口，比如输入输出管脚、AD转换输入接口、RS232接口、I2C接口、SPI接口、CANBUS等等。
下面开始编写一段小程序，在STM8A Discovery Kit上进行LED点亮测试。

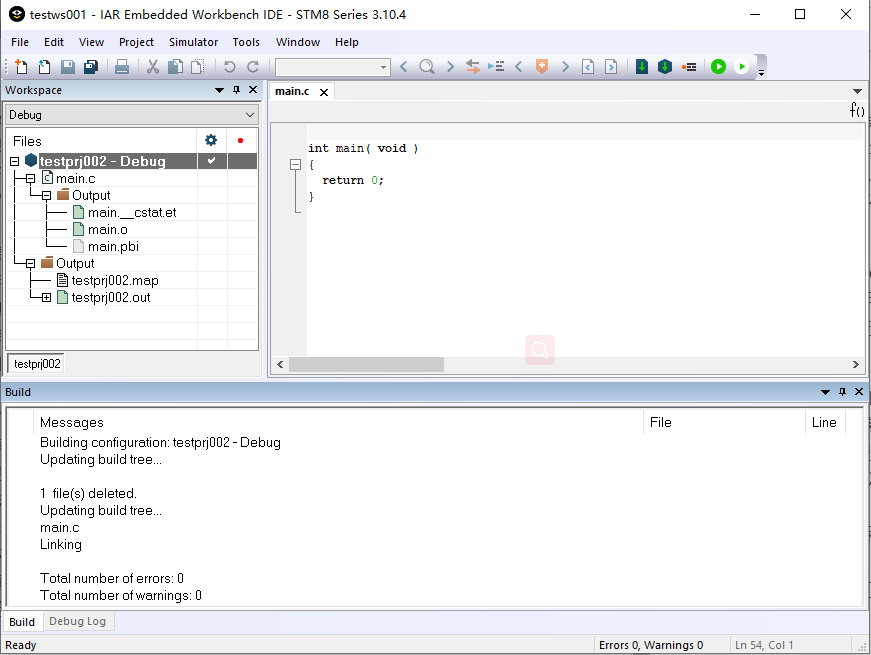

运行IAR FOR STM8 (安装后执行程序名为IarIdePm.exe)，点击“File->New Workspace" 生成新工作空间，然后点击”Project->Creat New Project…" ，选择Project templates为C，指定项目保存位置，创建一个新项目。新项目中只包含一个main.c函数。

鼠标右键点击图示的 testprj002-Debug，选择"Options…"，打开项目选项功能，根据实际需要进行设置：

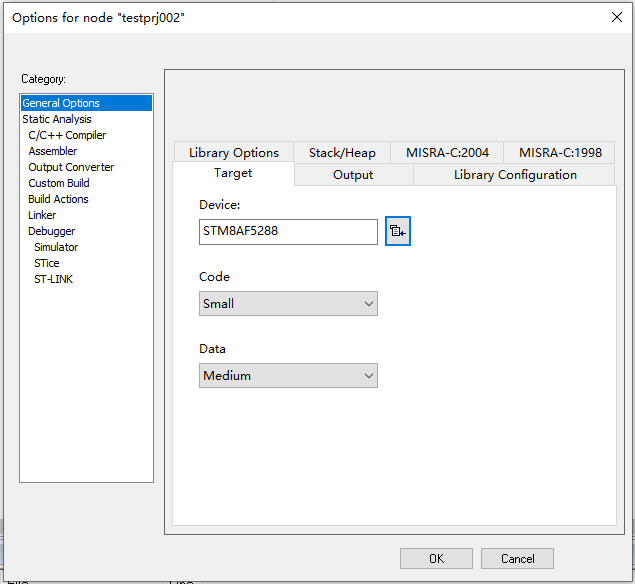

这里选择"General Options->Device"为STM8AF5288，“Debuger->Driver"为ST-LINK。（可以选择Output Converter生成HEX文件，可以直接用ST Visual Programmer将此HEX文件写入芯片脱机运行。）
图中显示当前项目的配置调试模式DEBUG，程序调试OK后，可以选择为Release发布模式。方法是点击"Project->Edit Configuration…”，选择"Release"，选择release后，还需要根据实际要求选择"Options…"，打开项目选项功能进行设置。

项目设置好后，点击"Project->Rebuild all"，项目编译连接完成，没有任何错误。查看生成的map文件，会发现，IAR已经根据选择的ST芯片，生成调试文件.out以及可执行文件.hex。
在main.c文件中添加代码，点亮LED，

根据电路图，要点亮LED，只需要将相应的管脚电平设为1即可，=0时则LED灭。

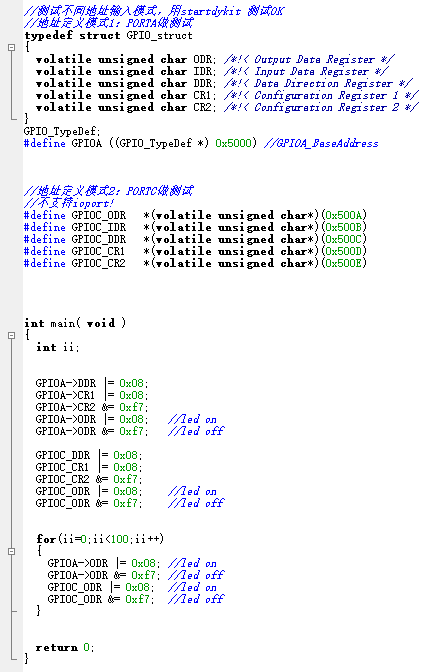

程序使用两种地址指针方式来传送数据，第一种使用的数据结构方式是ST提供的库中使用的模式，控制点亮或熄灭PA3脚驱动的LED，第二种是直接地址赋值模式，控制点亮或熄灭PC3脚驱动的LED，两者功能是一样的。有时候自己编写寄存器头文件比较好，虽然需要花点时间编写，但之后编程时思路更加直观，也不需要额外花时间去理解不同公司的库定义。
这里需要提醒一下的是寄存器地址在哪里找，请参考单片机的数据手册（Product Specifications )。我这里使用的是ST8AF5288，在ST的DS5697文件《Datasheet - production data》中的Register map目录下可以找到：

程序编写完成，保存，Rebuild all，设置好调试断点，点击”Download and Debug"，就可以进行调试和观察LED的亮灭情况了。
