概述

题目概述：
单片机动态数码管显示“HELLO”。
编程：
#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
uchar str[5]={0x76,0x79,0x38,0x38,0x3F};//HELLO十六进制表示
uchar wei[5]={0x01,0x02,0x04,0x08,0x10};//数码管的位数
void delay(uint xms)
{
uint i,j;
for(i=0;i<xms;i++)
for(j=0;j<110;j++);
}
void w()
{
int i=0;
for(i=0;i<5;i++)
{
P3=~wei[i];//高低电瓶与实际不同，进行取反
P2=str[i];
delay(1);
}
}
void main(void)
{
while(1)
{
w();
}
}

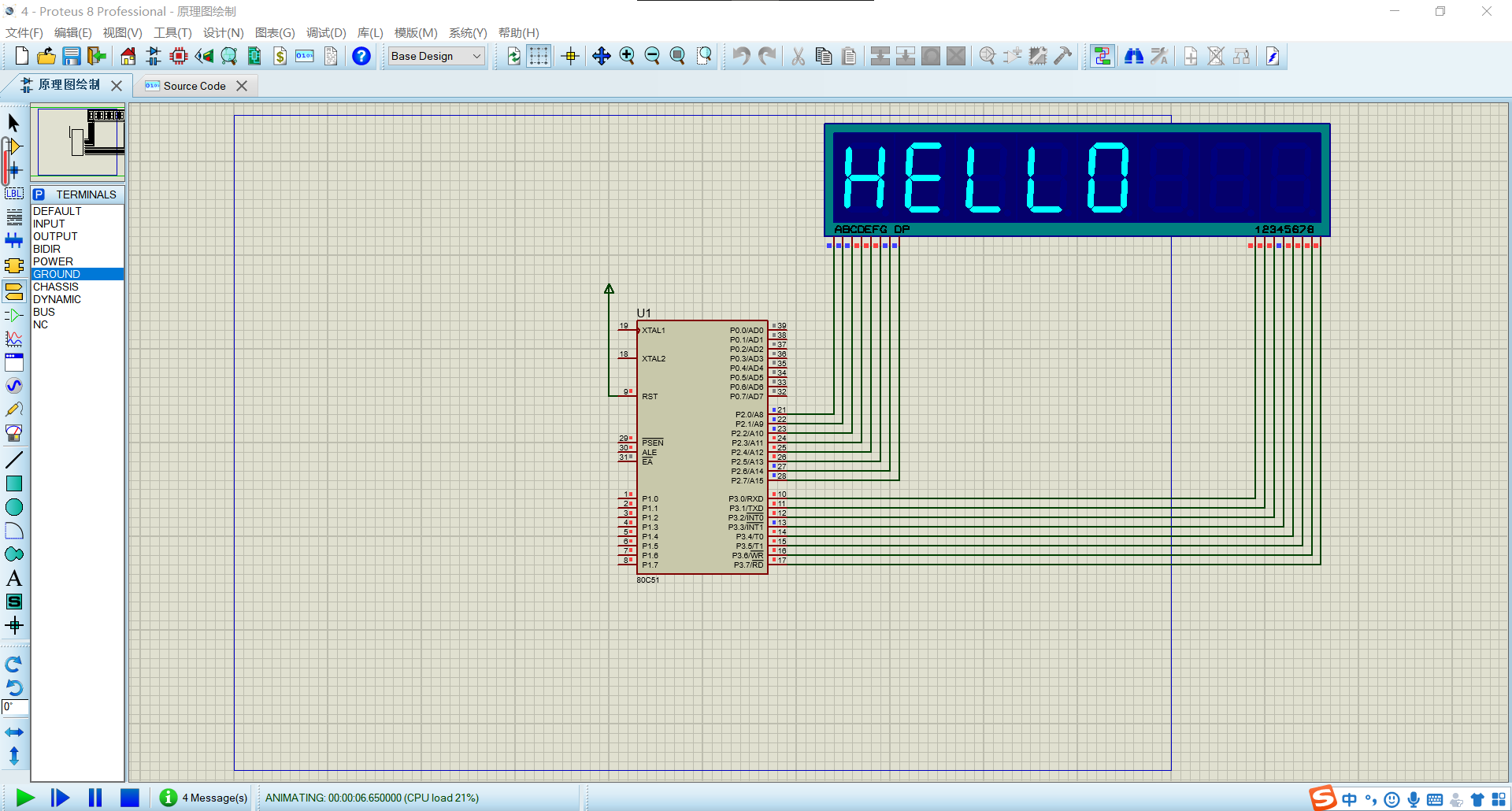

模拟实践：
在这里插入图片描述
心得：
判断高低电瓶的选取，适当进行取反。
