基于admas与matlab联合仿真

通过solidworks进行建模

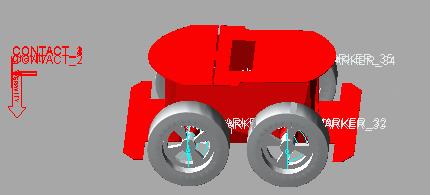

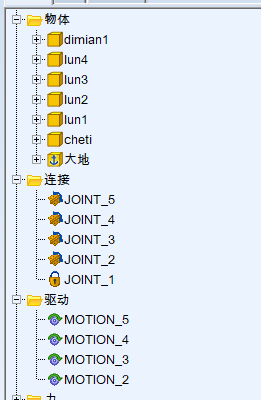

导入到admas添加材料属性，及约束（转动副），添加力（重力、接触力、碰撞力）

需要定位坐标点，轮子的零件图的圆的圆心

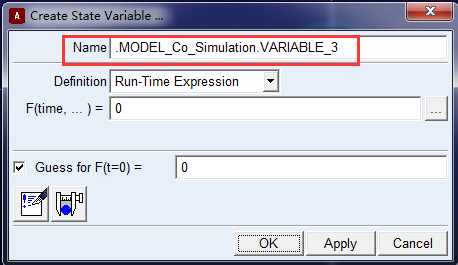

2.创建变量

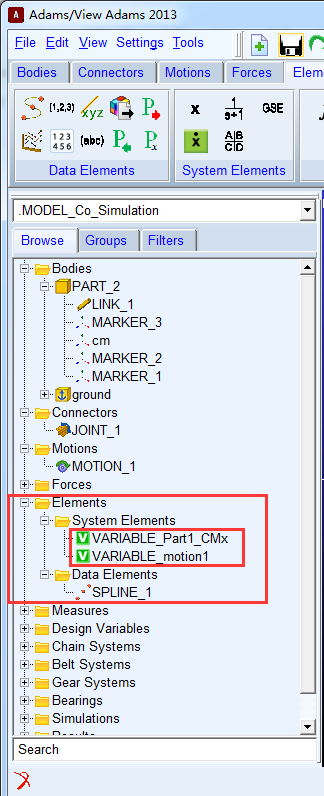

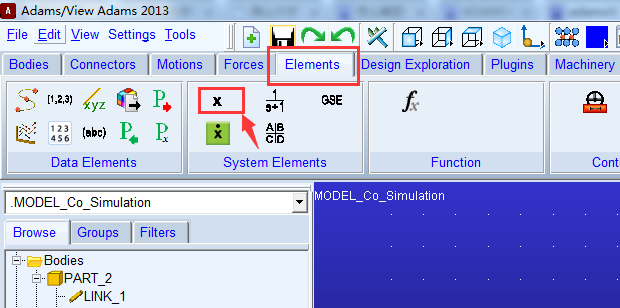

创建变量如下：

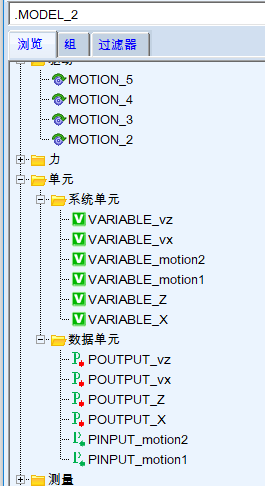

命名好名字点击OK则生成两个变量如图：

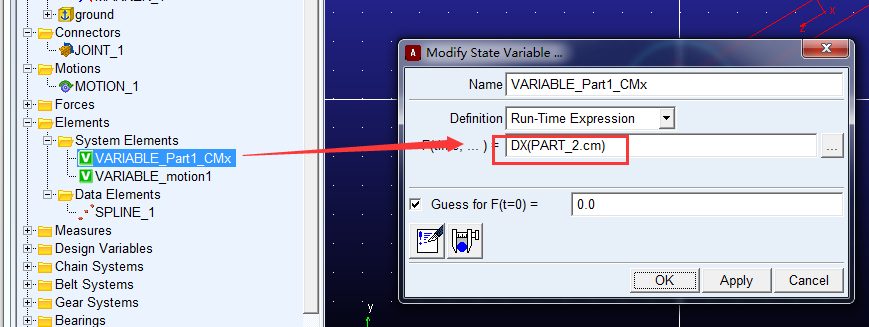

3.然后在变量variable_part1中填写函数DX(PART_2.cm)这个函数用来测量构件PART_2质心点cm的X坐标；变量variable_motion1不做任何改变；

在MOTION_1 中填入VARVAL(VARIABLE_motion1),variable_motion1将作为ADAMS的输入变量，MATLAB传递给ADAMS的数据，通过变量variable_motion1传递给MOTION_1。

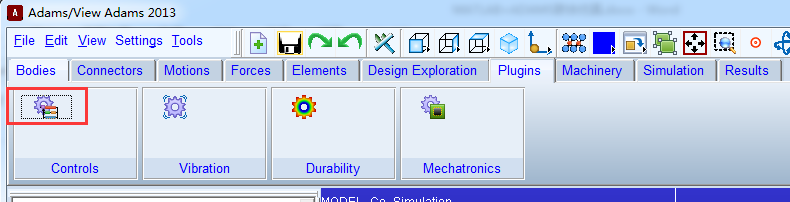

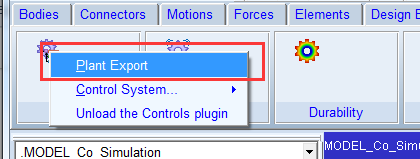

4. 在adams中点击Plugins——Controls——Plant Export，进行adams控制模块设置窗口

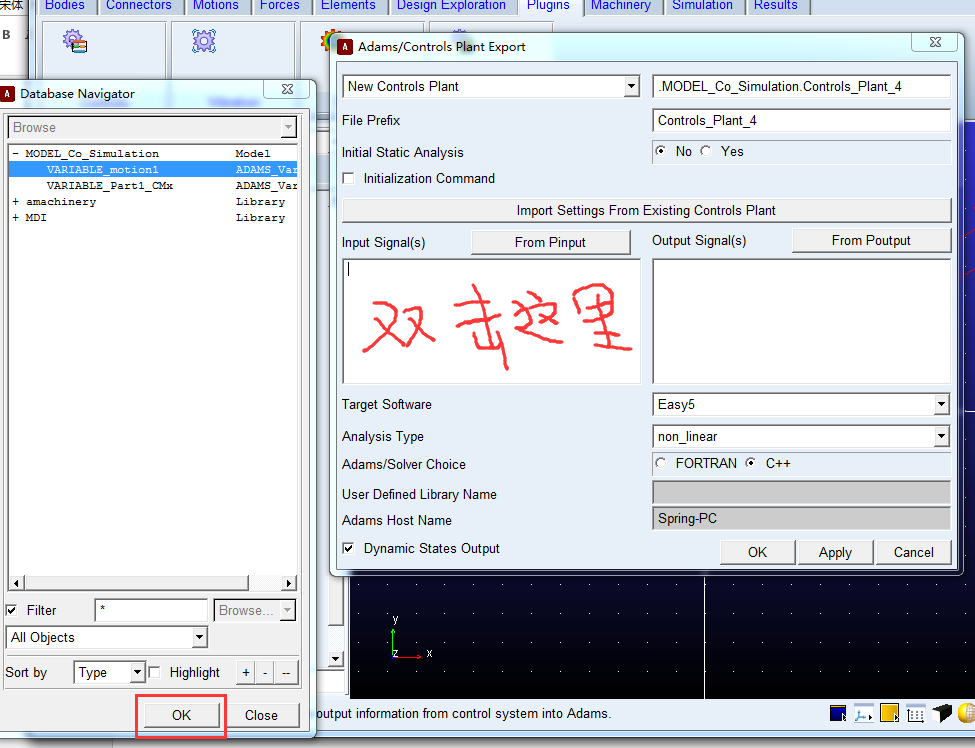

点击Plant Export后出现如下界面

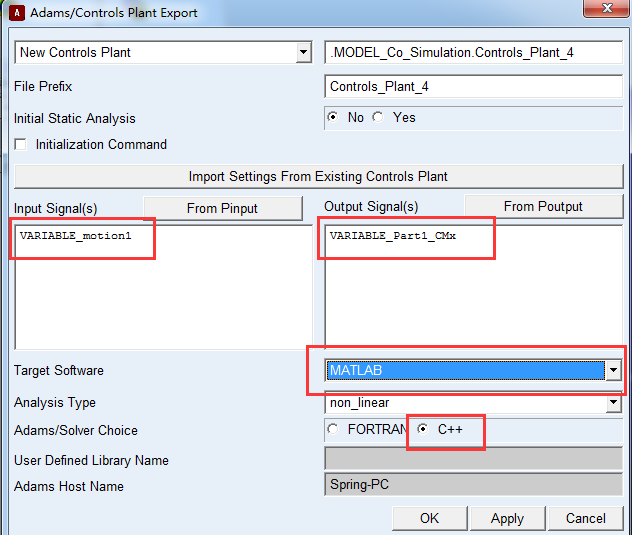

然后对图中标记的地方进行修改

同理操作右侧空白选中VARIABLE_Part1_CMx,然后如下图

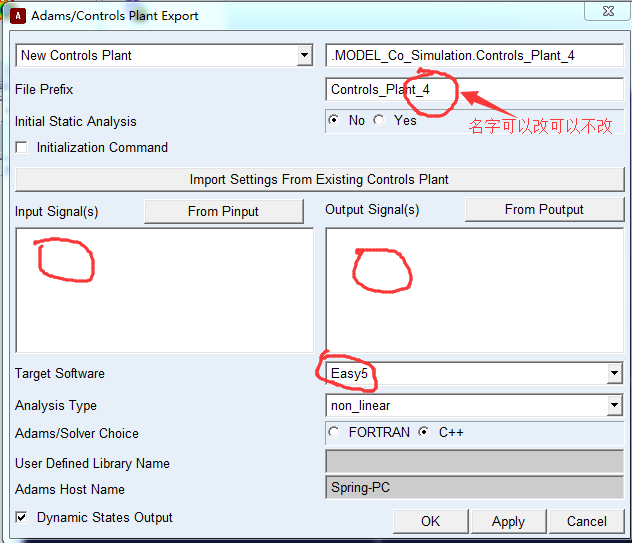

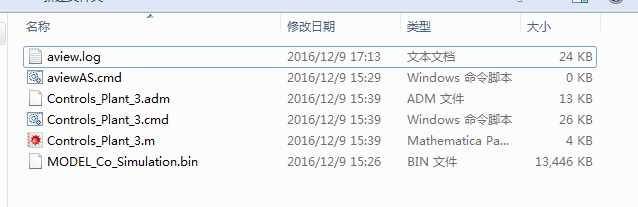

注意修改Target Software为MATLAB，显示这样的界面后点击OK，此时在模型的工程目录下会生成如下几个文件

这样ADAMS中的操作就已经完成

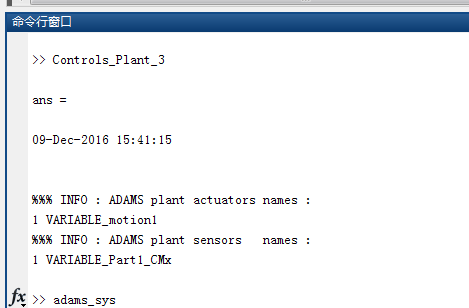

打开MATLAB，在MATLAB中输入工程目录下生成的文件的文件名如Control_Plant_3,回车MATLAB如下

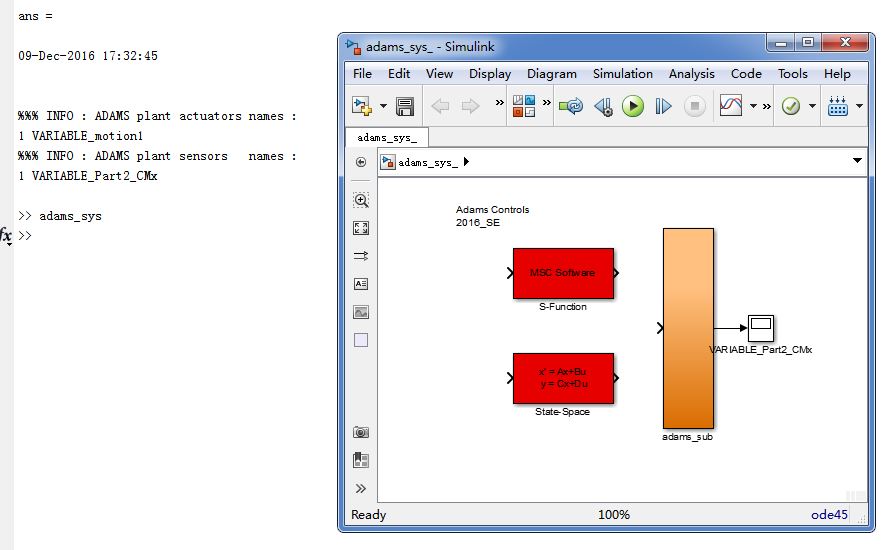

然后输入adams_sys回车，打开如下的一个窗口

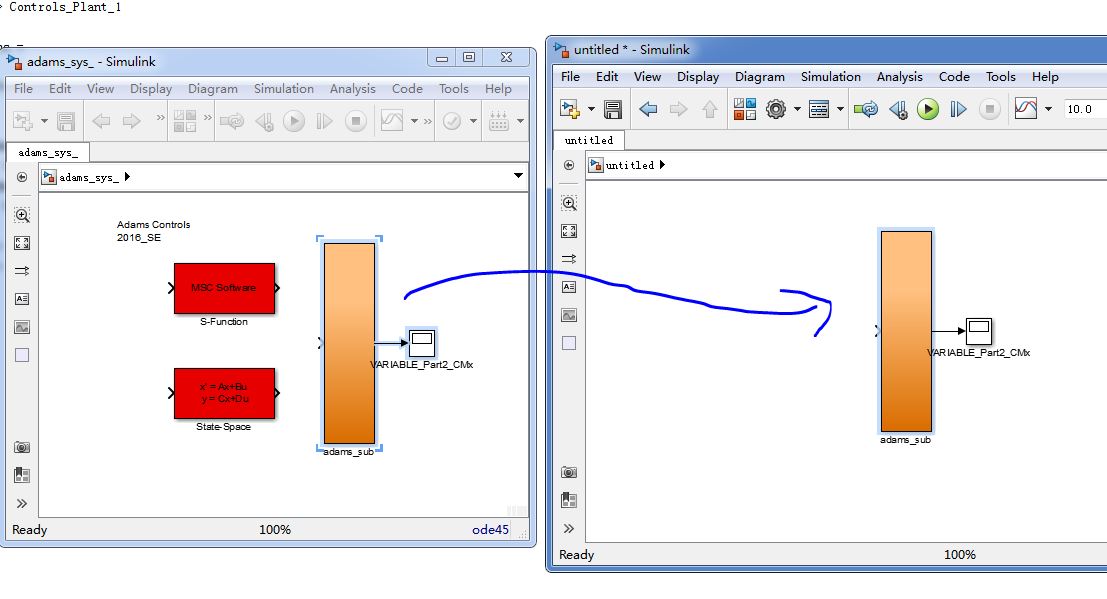

新建一个Simulink空白文档把ADAMS_sub拖进新的文档

双节adams_sub如图

双击MSC_Software如图

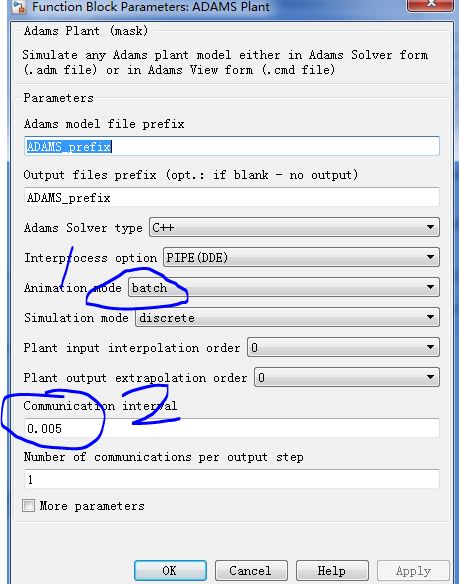

设置2中的0.005为ADAMS仿真步长，1中的batch可以自己试着设置一下

设置Simulink的仿真步长，Simulink的仿真步长一定要和ADAMS中的仿真步长一致

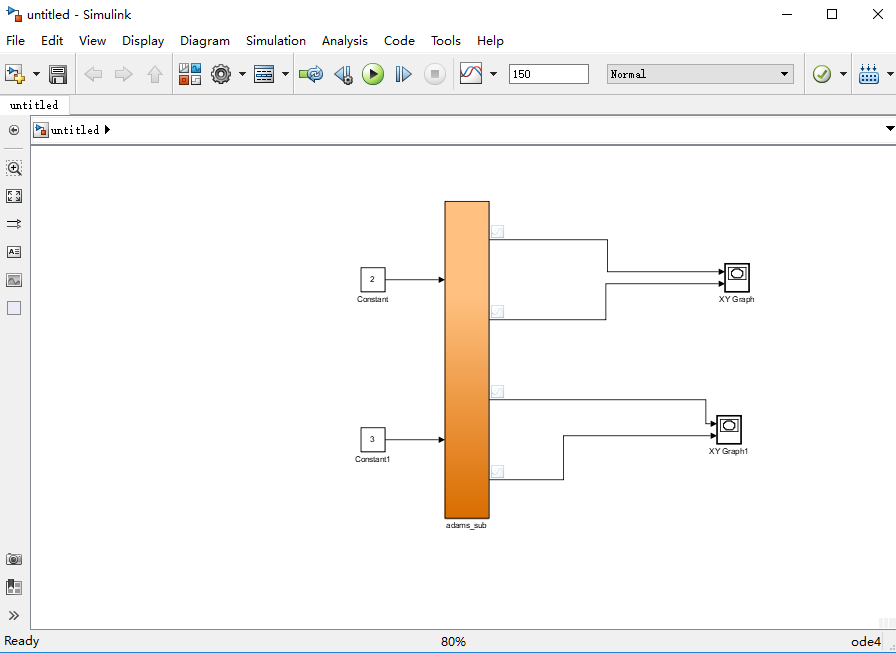

点击绿色按钮开始仿真，adams_sub就是ADAMS在Simulink中的模型，输入的左右轮速，输出为小车质心的X，y坐标值和速度
