概述

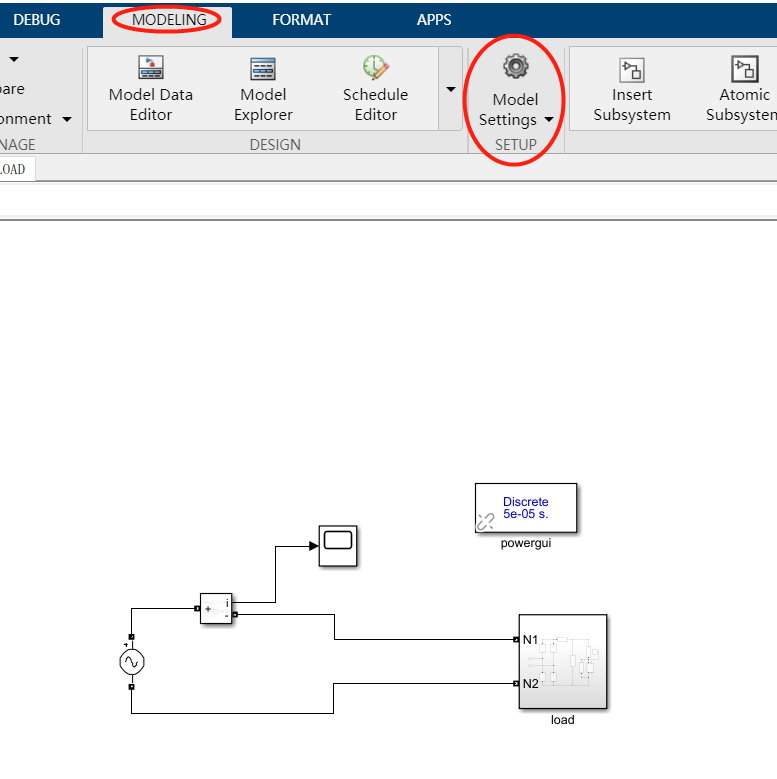

1、点击上方“modeling”,打开“model setting”。

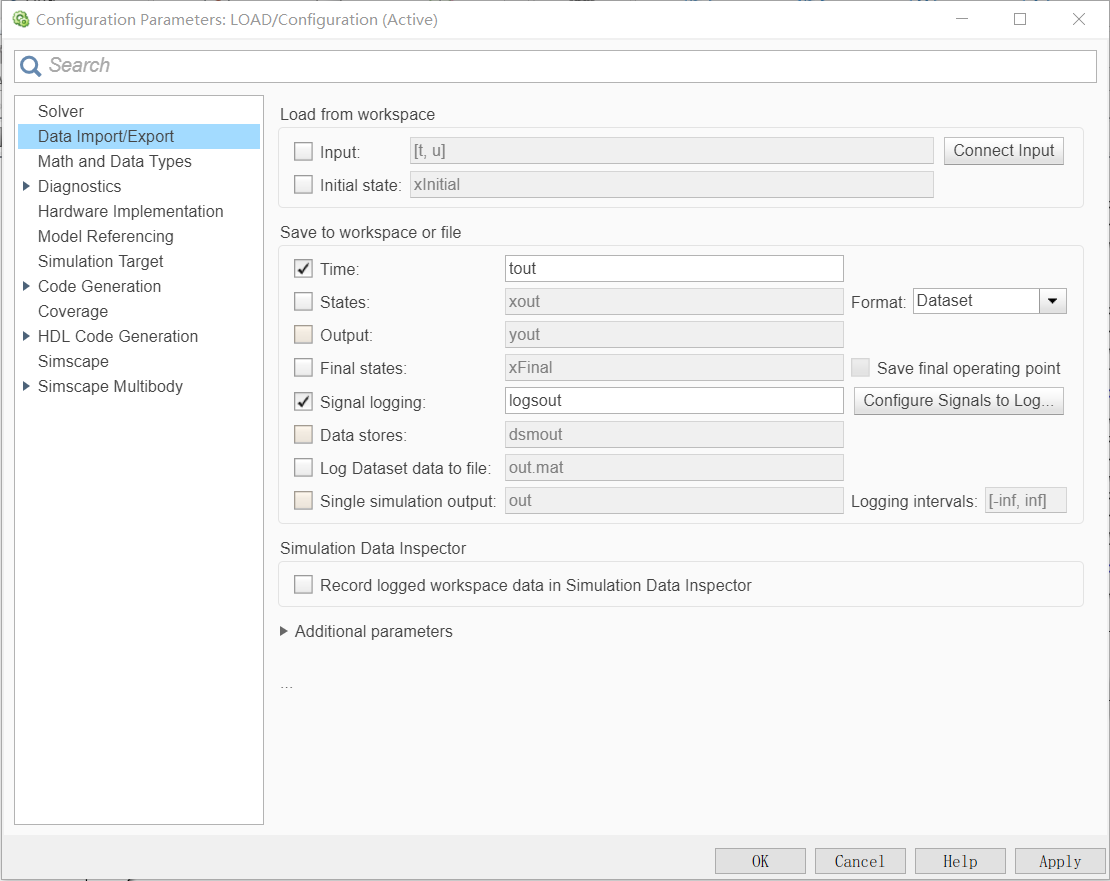

2、点击“data import/export”,在“save to workplace or file”栏的勾选只留“time”和“signal logging”两项。

3、打开示波器,从“视图”打开“配置属性”。

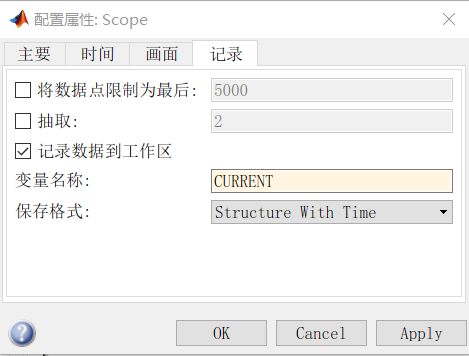

4、点击记录,选择记录数据到工作区,可以给变量取个变量名称,然后把保存格式改为“structure with time”。

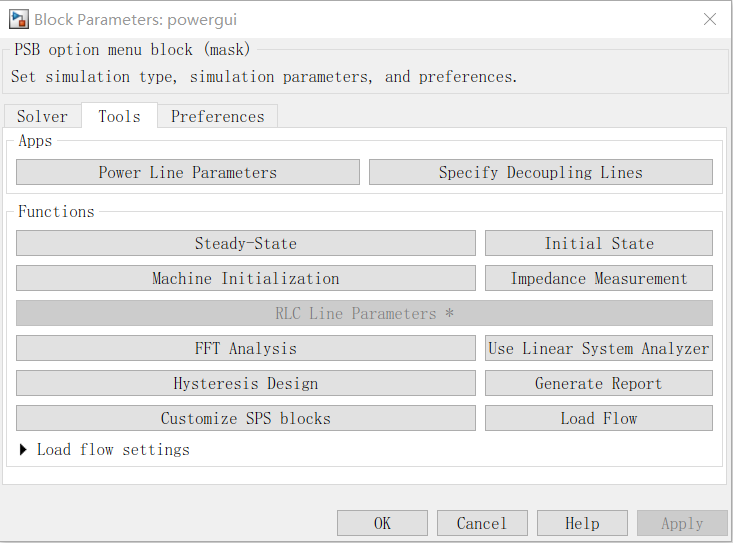

5、运行模型,打开“powergui”,点击进入“FFT analysis”。

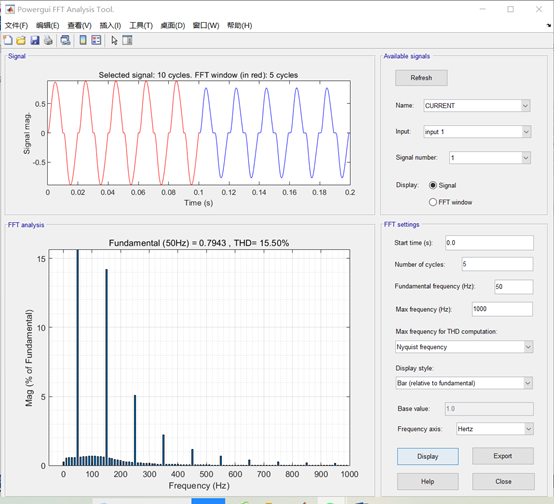

6、打开该界面,上方显示了电流信号的波形,点击“display”后下面就会出现FFT分析的频谱图,如需调整相关参数在界面右侧调整即可。
