循环前缀CP

为了消除由于多径所造成的子载波间干扰，OFDM符号需要在其保护间隔内填入循环前缀符号。如下图所示（以连续信号举例），这样就能保证在FFT的周期内，延时小于保护间隔的时延信号就不会在解调过程中产生载波间干扰。
在这里插入图片描述

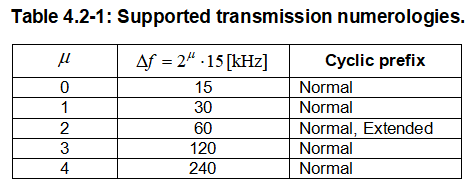

在5G NR中，在不同的SCS下，CP长度与FFT采样点数、时域符号索引有关，其中扩展CP只针对SCS=60kHz时，其余SCS的Case均为Normal CP。具体计算过程如下

在这里插入图片描述
其中有

Ts为LTE基本时间单元，Tc为5G NR基本时间单元，两者固定比值为64，从中可以看出5G中的基本时间单元相比LTE更短。
举例说明，当SCS=30kHz时，长CP和短CP的计算方法为

在这里插入图片描述

当SCS=30kHz，FFTSize为4096，时域实际的采样点时间间隔为
在这里插入图片描述
则以实际的采样时间间隔作为CP的时间单位，则长CP和短CP所占用的时域采样点数为

针对其他的SCS和不同的带宽Case，计算方法与上述类似。
在这里插入图片描述
