NR 空口资源综述

3.1 空口资源
3.1.2 基本时间单位
为提供精确、一致的时间度量，NR 定义了最小时间单位 Tc，除非另有说明，否则 NR 时域中各个域的大小均表示为若干 Tc，Tc 由式（3-1）给出。

其中，
此外，NR 也保留了另一个基本时间单位 Ts，具体由式（3-2）给出。

其中，。
常量κ表征了 Tc 与 Ts 之间的关系，即

不难发现，Ts 的值与 LTE 的最小时间单位一致。因此，可以借助 LTE 中Ts 的含义来加深对 NR 中 Tc 的理解。
在 LTE 中，最大系统带宽为 20 MHz，包含 1200 个子载波，且子载波间隔固定为 15 kHz（实际有效带宽为 18 MHz，余下 2 MHz 作为保护带以防止码间串扰）。这 1200 个子载波可视为连续的频域信号，可通过 IFFT 转变为时域信号。根据采样定理和 IFFT 的物理实现，IFFT 的采样点数 N 必须大于或等于最大子载波数量，且采样点数 N 必须是 2 的 n 次幂（n 为非负整数），因此有

其中，为给定工作带宽下的最大子载波数，此处为 1200，代入式（3-4）可得 N=2048。此时，时域的采样周期为 1/(15000 Hz×2048)=32.552 ns。也就是说，Ts 实际表示的是 LTE 系统的最小采样时间周期。
同理，Tc 即 NR 系统中的最小采样时间周期， 意味着 NR最大可支持 480 kHz 的子载波间隔（考虑了余量，实际在 R15 中并未使用），而Nf=4096 则表明 NR 最大 FFT 大小为 4096，同时也意味着在给定工作带宽下 NR的最大子载波数目将不超过 4096（实际在 R15 中限定为最大 3300 个子载波）。

3.1.3 NR 帧结构
如图 3-1 所示，NR 直接从 LTE 继承了无线帧和子帧的定义，也就是说，NR 的无线帧和子帧的分布及长度与 LTE 保持一致。一个无线帧的长度固定为10 ms，每个无线帧由 10 个长度为 1 ms 的子帧构成，如图 3-6 所示。

NR 每帧分为两个相等大小的半帧，每个半帧包含 5 个子帧，即半帧 0 由子帧 0～4 组成，半帧 1 由子帧 5～9 组成。

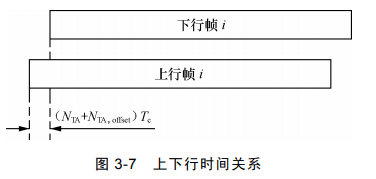

需要特别说明的是，为了应对信号的传播延迟，NR 沿用了 TA（Timing Advance）的机制，要求来自 UE 的上行帧应在 UE 对应的下行帧开始前传输，
具体的时间提前量为

其中，NTA,offset 取决于对应的工作频段，如图 3-7 所示。
子帧的下一级时间单位是时隙。在 LTE 中，一个子帧固定由两个时隙组成，且每个时隙的长度固定为 0.5 ms。与之不同的是，NR定义了灵活的子架构，时隙的个数和长度可根据 Numerology（参数配置集）灵活配置。

时隙由一组连续的 OFDM 符号构成。在 LTE 中，一个常规时隙包含 7 个符号，且符号长度固定。在 NR 中，一个常规时隙则包含 14 个符号，且符号的长度根据 Numerology 的不同也是可变的。

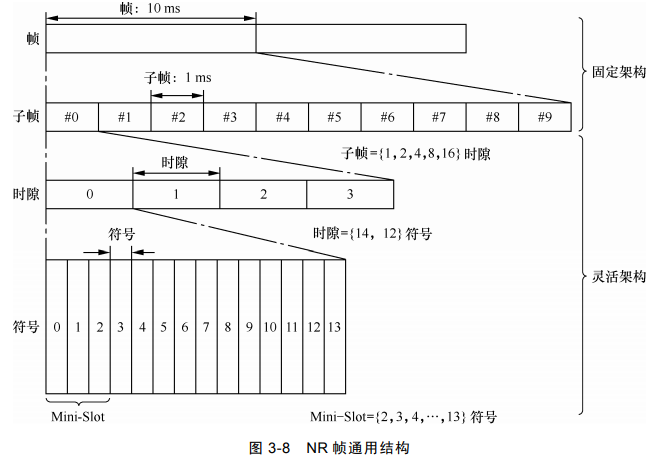

可见，对 NR 帧结构的进一步解析，离不开对 Numerology 的认识。但在此之前，需要先总结 NR 帧的通用结构，以便后续的讨论，如图 3-8 所示。

可以看到，NR 帧结构既继承了 LTE 帧和子帧配置的固定架构，又采用了能够根据 Numerology 进行灵活配置的时隙及符号的架构。前者的设定，允许NR 更好地保持与 LTE 之间的共存，后者的设定，则使得 NR 具备适配不同场景需求的能力。
