概述

欢迎关注同名微信公众号"modem协议笔记"。

UE获得SSB块信息后，MIB信息有限，还不足以驻留小区和进一步发起初始接入，参数还没有拿到，UE 需要进一步得到其他必备SIB。这个系统信息在NR中称为RMSI 即SIB 1。NR中的SIB1，是在PDSCH发送，而PDSCH 信道需要PDCCH信道的DCI 来调度。所以UE在MIB中得到调度SIB的PDCCH信道后，需要在PDCCH上进行盲检，从而获得SIB1。

message mib :

{

systemFrameNumber '001001'B,

subCarrierSpacingCommon scs30or120,

ssb-SubcarrierOffset 12,

dmrs-TypeA-Position pos2,

pdcch-ConfigSIB1

{

controlResourceSetZero 10,

searchSpaceZero 4

cellBarred notBarred,

intraFreqReselection allowed,

spare '1'B

}

下面先具体看下MIB 中的参数：

systemFrameNumber是检测到的SSB 所在10-bit System Frame Number (SFN)的高6位；低4位是PBCH payload 中的a(A),a(A+1),a(A+2),a(A+3)。

Sub Carrier Spacing Common表示SIB1、随机接入的MSG2/4、MSGB，paging和SI-message使用的SCS。scs30or120 指如果在FR1下，这SCS 是30khz，如果是在FR2 下，这SCS 是120khz.

SSB Subcarrier Offset和Kssb有关系，后面在具体介绍。

dmrs-TypeA-Position 与PDSCH/PUSCH 的DMRS 位置相关。

pdcch-ConfigSIB1 是与decode SIB1 相关的信息，如实网log，已经解析出来，与decode SIB1 相关的CORESET（频域信息）和Searchspace（时域信息）信息。

cellBarred:如果为barred 话，这UE 不能接入这个cell。

下面先介绍Kssb字段

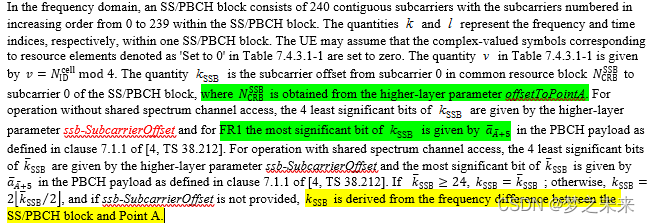

Kssb 38.213 13章

在频域上，SSB放置在sync Raster，PDCCH/PDSCH 是放置channel Raster上，因而SSB subcarrier0和CORESET 0 CRB起始位置可能存在着偏移,另外SSB和CORESET 0（PDCCH）的SCS 也可能不同。

这时候就需要一个参数来表示这个偏移，Kssb 就表示common RB N_SSB_CRB与SSB子载波存在重叠时，SSB subcarrier 0与N_SSB_CRB subcarrier 0之间的偏移（kssb是subcarrier级别的偏移）。

FR2的kssb只需要用4位表示，从MIB的ssb subcarrier offset获得。FR1的kssb则要多用1位，低4位也从MIB的ssb subcarrier offset获得，最高位则是PBCHpayload 中的a（A+5）。

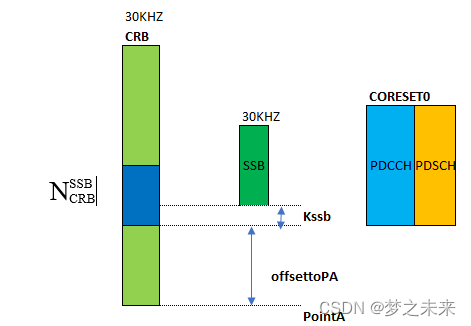

UE 通过Kssb可以确定SSB与N_SSB_CRB subcarrier级别的偏移，然后再通过offsettoPointA确定RB级别的偏移，最后就可以确定PointA 的位置。如图N_SSB_CRB与 SSB 有子载波级别的重叠，通过Kssb 确定这个偏移，消除子载波级别的偏移后，剩下的就是RB 级别的偏移，通过offsettoPointA (SIB1 )就可以计算出PointA的位置。

NR小区中，可能在不同频域位置有多个SSB（用于终端测量），而且并不是每个SSB都要有CORESET 0，不带CORESET0 的SSB 是不能用于驻留用的（没有SIB1的调度），单纯用于SSB 测量。

在空闲状态下，当UE搜索到的SSB 没有带CORESET 0，基站可以通过一定的方法通知UE下一个带CORESET 0的SSB的位置，以便于UE快速接收RMSI。Kssb 正好也可以起到这个作用。UE可以根据Kssb来判定Type 0 Common Search space 是否存在，即是否带调度RMSI SIB1 的CORESET。

Kssb 正常取值范围在FR1 是 0～23 ，在FR2是0～11。

Kssb 表示common RB N_SSB_CRB与SSB子载波存在重叠时，SSB subcarrier 0与N_SSB_CRB subcarrier 0之间的偏移（kssb是subcarrier级别的偏移）。

CRB的SCS由MIB的Sub Carrier Spacing Common确定：在FR1中，取值15 kHz或30 kHz；在FR2中，取值60 kHz或120 kHz。

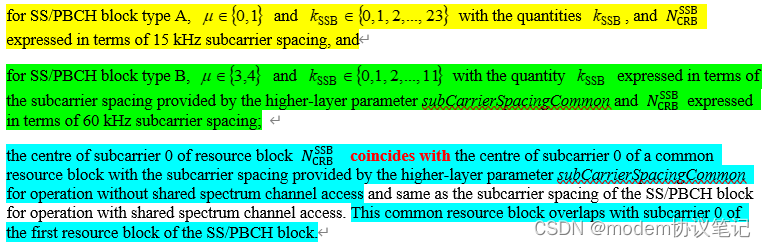

38.211 7.4.3.1 节

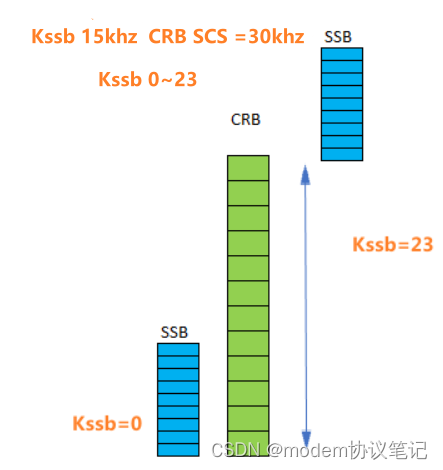

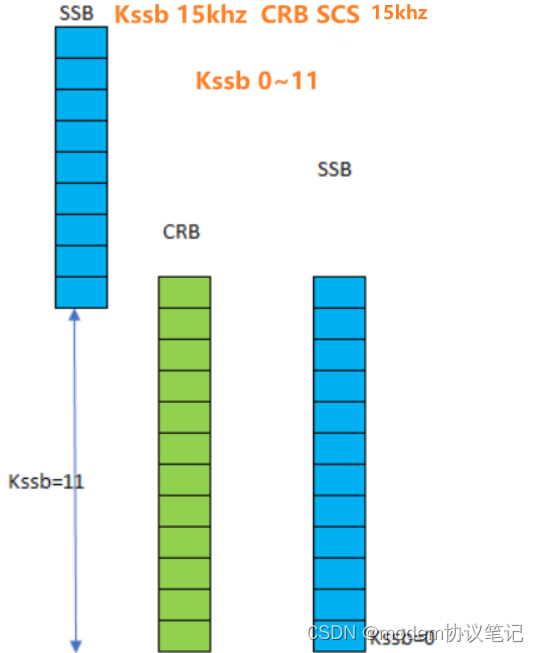

Kssb 的单位在FR1中为15khz，其中SSB SCS可能是15/30khz，CRB的SCS 也可能是15/30khz ；如果CRB SCS=15khz时，这时候Kssb 只能是[0,11]，也就是子载波间的偏移只能是0～11；如果CRB SCS=30KHZ，对于一个CRB 12个子载波 12*30=24*15khz(Kssb) 即子载波的偏移就是0～23，即FR1 Kssb取值[0,23]。

FR2 Kssb取值[0,11]，MIB中的subCarrierSpacingCommon 决定Kssb的单位，这时候Kssb的单位和CRB 的SCS相同,所以子载波级别的偏移只能是0～11。

Kssb 和CRB SCS 不同的情况只能出现在FR1 且只能是CRB SCS 对应30khz。

当FR1 Kssb>23 或者FR2 Kssb>11 时代表 SSB 对应的Type0-PDCCH CSS CORESET不存在。

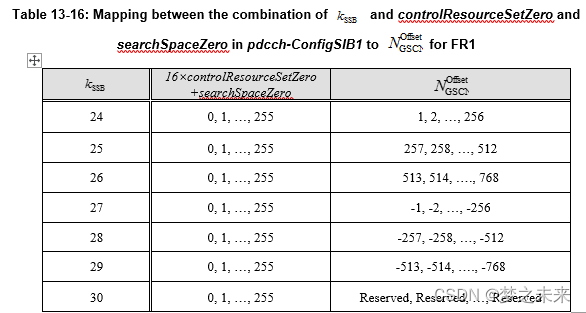

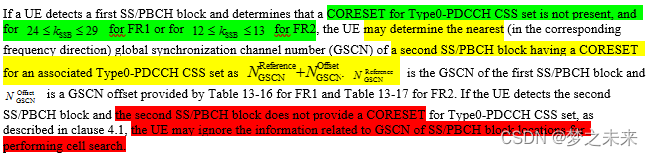

对于FR1 24<=Kssb<=29 或者FR2 12<=Kssb<=13时，这样的异常kssb可以作为索引，结合MIB的 pdcch-ConfigSIB1，指示下一个SSB的GSCN。（pdcch-ConfigSIB1 高四位代表controlResourceSetZero 低四位代表searchSpaceZero。）

pdcch-ConfigSIB1

{

controlResourceSetZero 10,

searchSpaceZero 4

}

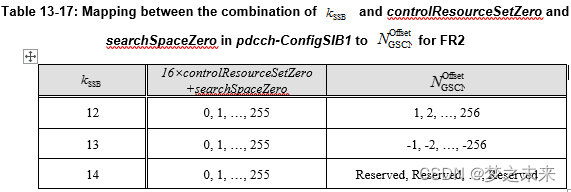

举个例子。在FR1中，如果kssb = 26（> 23），对应FR1表格中第三行，controlResourceSetZero=10，searchSpaceZero=4 16×10+4=164 则N_offset_GSCN = 677；在FR2中，如果kssb = 13（> 11），controlResourceSetZero=0，searchSpaceZero=0 16×0+0=0，则N_offset_GSCN = -1，对应FR2表格中第二行的第一项。

UE获得N_offset_GSCN后，即可结合当前SSB的GSCN推算下一个SSB的GSCN — N_Reference_GSCN（当前SSB的GSCN） + N_offset_GSCN。示例中，kssb = 26，ontrolResourceSetZero=10，searchSpaceZero=4 16×10+4=164 则N_offset_GSCN = 677。

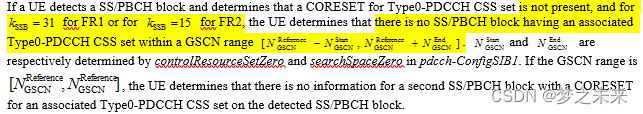

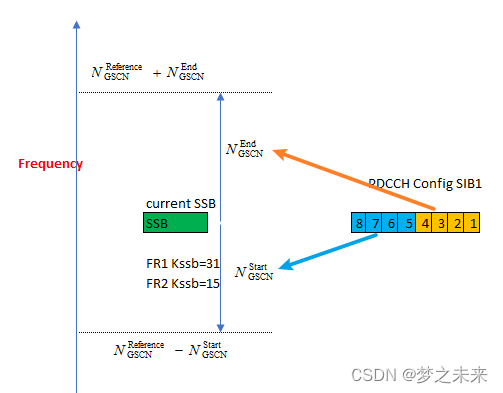

kssb = 30（FR1）和kssb = 14（FR2）协议中没有提及，另外还有kssb = 31（FR1）和 kssb = 15（FR2）的情况。在这种取值时，表示在当前SSB[ N_Reference_GSCN – N_start_GSCN , N_Reference_GSCN + N_end_GSCN ]的范围内都没有Cell Defining SSB。N_start_GSCN对应PDCCH Config SIB1的高四位即controlResourceSetZero，而N_end_GSCN对应PDCCH Config SIB1的低四位即searchSpaceZero。

SSB和CORESET 0的Multiplexing Pattern

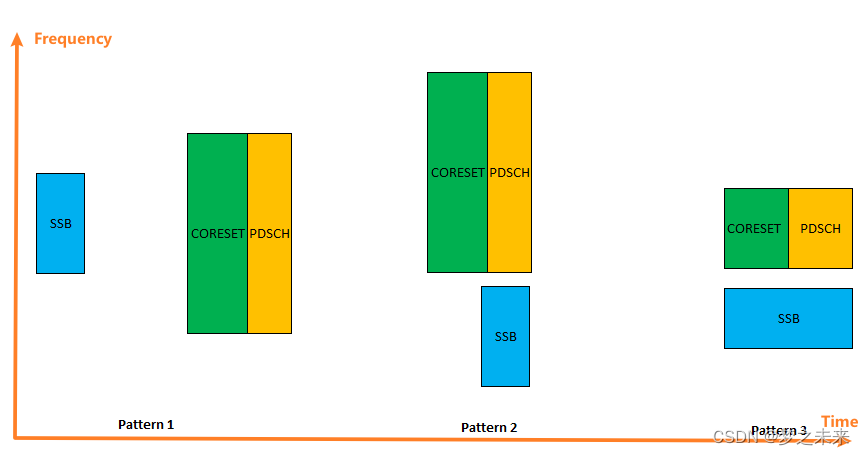

SSB和CORESET 0对应的都是一块时频资源。协议中根据SSB和CORESET 0的分布，规定了三种复用pattern：Pattern 1为时分复用，Pattern 2和Pattern 3为频分复用。

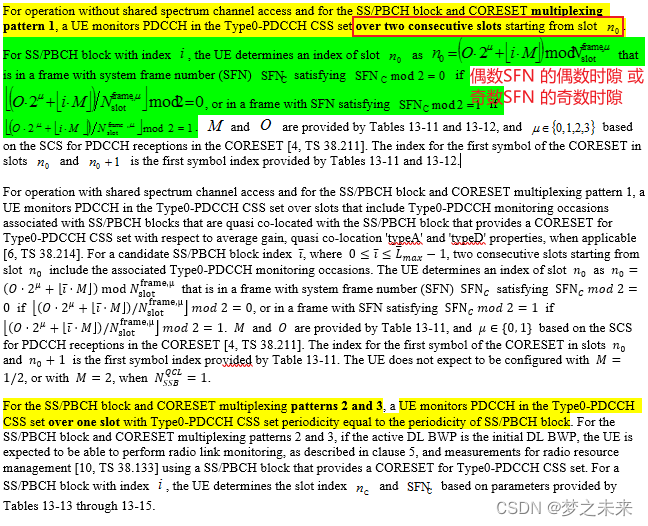

确定CORESET 0和SSB之间的关系，然后根据MIB里面参数sub Carrier Spacing Common（RMSI SCS）、ssb Subcarrier Offset（kssb的低四位）和PDCCH Config SIB1 就可以确定CORESET 的位置。PDCCH Config SIB1由8位组成，将高4位和低4位拆开，可获得两个索引，高四位代表controlResourceSetZero 对应频域信息描述，低四位代表searchSpaceZero对应时域特性描述。取值范围均为0 ~ 15。使用高4位索引查38.213table 13-1～13-10，可获得CORESET 0的复用样式、频域资源占用符号数量、RB数量和RB偏移，使用低4位索引查38.213 table 13-11到13-15，可获得CORESET 0的SFN、时隙索引和起始符号等。

这里先看38.213 Table 13-1~13-10 频域信息。

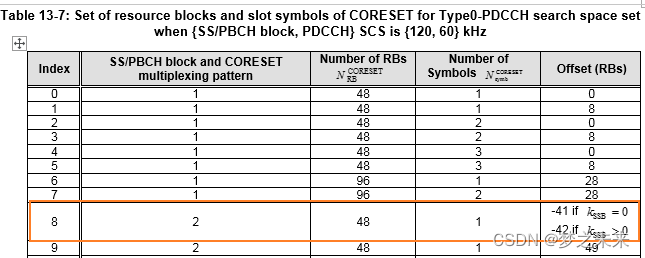

由表可知FR1只有Pattern 1（TDM），FR2 三种Pattern都有用到 ;CORESET 0的频域长度可为24/48/96 RB；CORESET 0的时域长度为1~3个symbol。

如何确定查看哪个表？

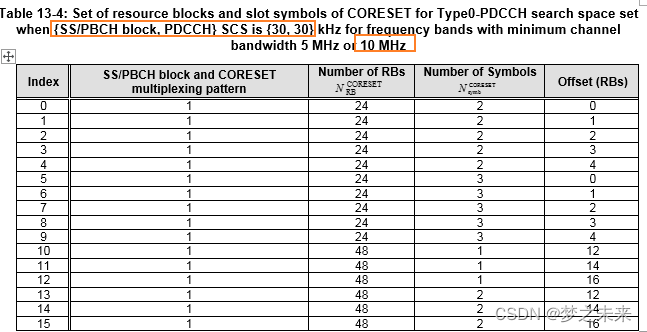

依据是中间的两列：SSB / RMSI SCS和Minimum Channel Bandwidth（最小信道带宽）。UE检出PSS后，可获知SSB SCS，读取MIB后，可获知RMSI SCS（Sub Carrier Spacing Common）即PDCCH SCS，再结合最小信道带宽，就可以找到对应表格。举个例子，如果SSB SCS为30 kHz，PDCCH SCS为30 kHz，最小信道带宽为10 MHz，那么UE应该查询表格13-4。

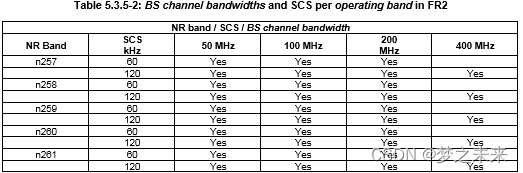

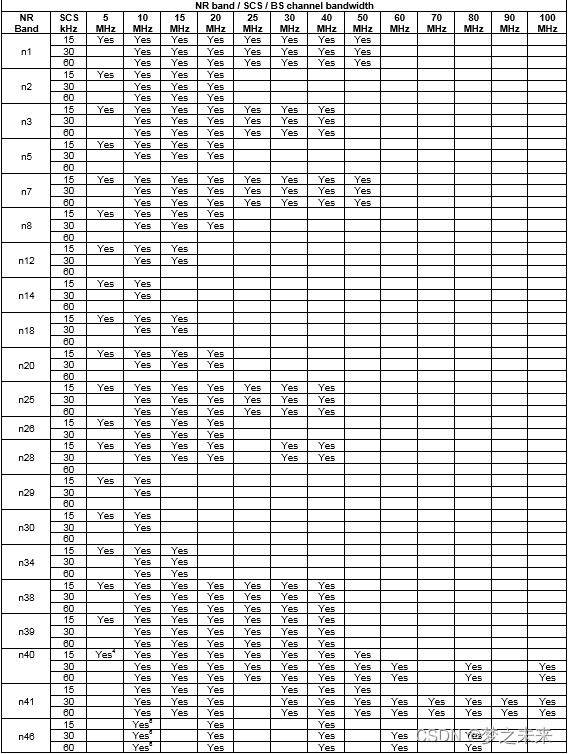

38.104 table 5.3.5-1 for FR1 and in table 5.3.5-2 for FR2 列出了不同band/SCS 的带宽支持情况，根据band和SCS信息就可以确定对应的最小带宽。

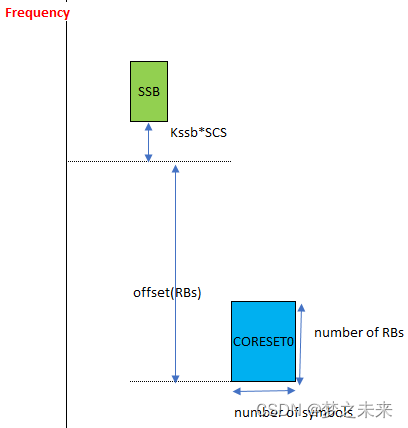

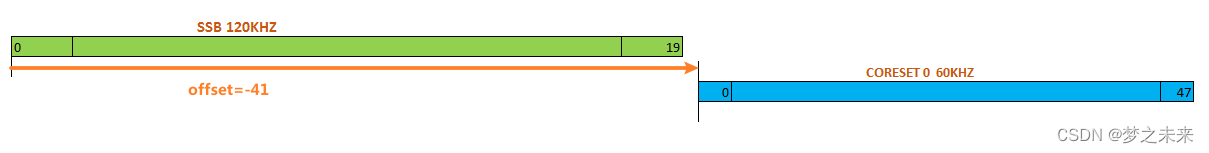

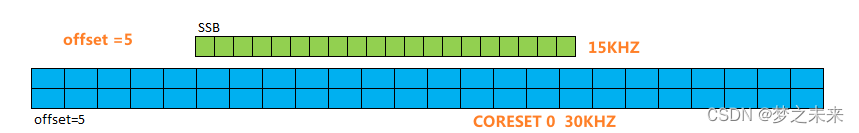

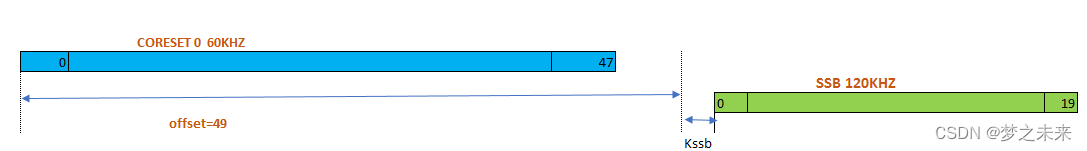

在频域上，从SSB找CORESET 0，主要用到table13-1～13-10中最后一列的offset。offset的单位为RB PDCCH SCS）。如果offset为正数，CORESET 0起始位置低于SSB，如果offset为负数，CORESET 0起始位置高于SSB。下图是offset 是正数的情况

这里的offset是以CORESET0的SCS 为基准的RB 偏移。

先看pattern 1

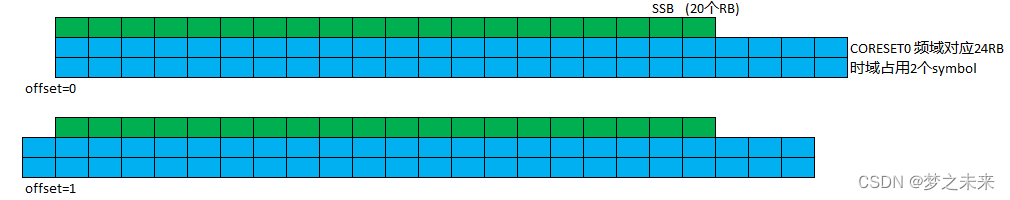

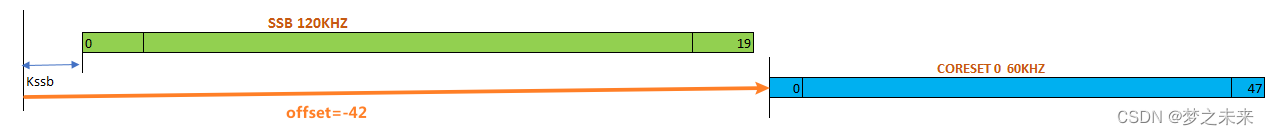

如上Offset为正数，CORESET 0起始位置低于SSB。CORESET 0起始位置，就是SSB起始位置上减去Offset，如果index = 0，没有RB级别的偏移，如果index = 1，减去1RB。图中都假设kssb = 0，如果kssb > 0，先减去kssb x SCS，再从对应的起点加上offset 的处理确定CORESET0的频域起始点。Pattern 1 CORESET 0和SSB是时分复用关系，CORESET 0的频域范围总包含SSB。

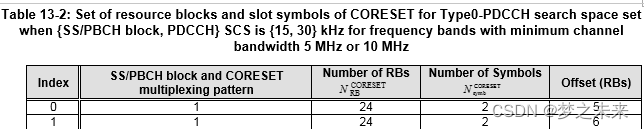

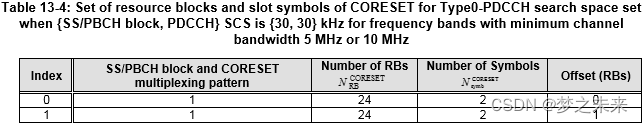

下面是Table 13-2 index 0 和1 的图示。
