概述

1 概述

1.1 CORESET和SearchSpace引入背景　

1.2 PDCCH和DCI

2 CORESET和SearchSpace介绍

3 DCI格式

1 概述

1.1 CORESET和SearchSpace引入背景　

在LTE中，只有搜索空间这个概念，并没有CORESET这个概念。下面简单分析下为什么要在NR中引入CORESET这个概念。

　　在LTE系统中，PDCCH在频域上占据整个频段，时域上占据每个子帧的前1-3个OFDM符号（起始位置固定为#0号OFDM符号）。也就是说，系统只需要通知UEPDCCH占据的OFDM符号数，UE便能确定PDCCH的搜索空间。

　　而在NR系统中，由于系统的带宽（最大可以为400MHz）较大，如果PDCCH依然占据整个带宽，不仅浪费资源，盲检复杂度也大。此外，为了增加系统灵活性，PDCCH在时域上的起始位置也可配置。

　　也就是说在NR系统中，UE要知道PDCCH在频域上的位置和时域上的位置才能成功解码PDCCH。为了方便，NR系统将PDCCH频域上占据的频段&时域上占用的OFDM符号数等信息封装在CORESET中；将PDCCH 起始OFDM符号编号以及PDCCH监测周期等信息封装在Search Space中。

　这就是NR引入CORESET和Search Space两个概念的原因。

1.2 PDCCH和DCI

通过CORESET和SearchSpce可以确定出PDCCH可能所在的位置。PDCCH即下行控制信道，主要用来承载上行调度信息和下行调度信息。承载在PDCCH上的控制信息称为DCI（Downlink control information），由于DCI的功能较多，为么方便区分，协议把DCI分为不同的类型。

2 CORESET和SearchSpace介绍

CORESET的主要参数配置如下

参数名	功能
controlResourceSetId	CORESET ID，用于识别对应的CORESET配置
frequencyDomainResources	指示CORESET的频域位置
duration	CORESET在时域占的符号数
cce-REG-MappingType	CCE对应到具体的REG的映射关系
precoderGranularity	PDCCH预编码相关的配置
tci-StatesPDCCH-ToAddList tci-StatesPDCCH-ToReleaseList	用于配置PDCCH对应的TCI state，可以简单理解为指示接收PDCCH用的beam方向
tci-PresentInDCI	用于指示DCI中是否包含指示PDSCH波束信息的域

关于CCE和REG在做进一步的解释。PDCCH最终是映射到RB上的，但是一个PDCCH会占用较多的RB，如果以RB来描述PDCCH占用的资源不是很方便，于是就有了REG和CCE的概念。REG表示时域一个符号和频域一个RB对应的资源。一个CCE对应6个REG。PDCCH可能占用的资源以及PDCCH实际占用的资源都用CCE描述。

SearchSpace参数配置

参数名	功能
searchSpaceId	SearchSpace ID，用于识别对应的SearchSpace配置
controlResourceSetId	指示跟这个SearchSpace绑定的CORESET
monitoringSlotPeriodicityAndOffset	指示SearchSpace的周期以及周期内偏移
duration	指示CORESET在slot上的重复，这个参数比较复杂，可暂时不管这个参数
monitoringSymbolsWithinSlot	指示SearchSpace在slot内的起始符号
nrofCandidates	指示PDCCH Candidate的数量
searchSpaceType	指示SearchSpace的类型以及需要盲检的DCI类型 SearchSpacee分为UE-specific的SearchSpace（针对单个用于）和Commond SearchSpace（针对一组用户）。

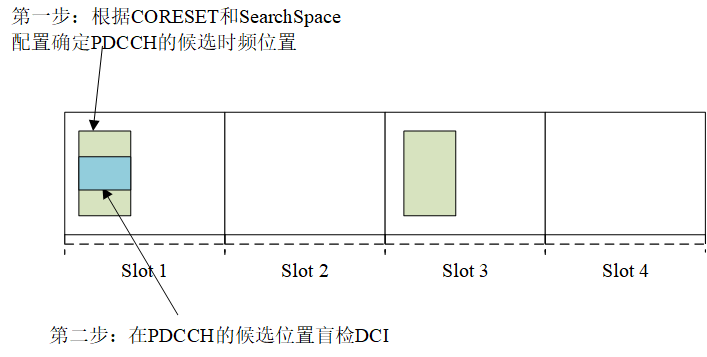

关于PDCCH candidate做进一步的解释。UE根据SearchSpace和CORESET配置确定出PDCCH的候选时频位置后，UE并不知道PDCCH具体会在哪个CCE上发送，所以需要挨个去盲检。PDCCH candidate就是在这些候选的资源里面，可能包含UE PDCCH的位置。为了降低UE的盲检次数，network会根据一些规则来放置这些PDCCH，UE根据一些规则可以降低盲检次数。

注意：一个CORESET和一个SearchSpace绑定起来后才能确定PDCCH的配置。一个CORESET可以和多个SearchSpace绑定，但一个SearchSpace却只能和一个CORESET绑定。

SearchSpace有很多种类型

SearchSpace类型	用途
Type0 common SearchSpace	用于接收调度SIB1的PDCCH
Type0A common SearchSpace	用于接收调度其他SIB消息的PDCCH
Type1 common SearchSpace	用于接收RACH的PDCCH
Type2 common SearchSpace	用于接收Paging的PDCCH
Type3 common SearchSpace	用于接收group commond DCI，在主小区上也可以用于接收用户数据
UE-specific SearchSpace	用于接收调度用户数据的PDCCH

3 DCI格式

DCI的格式较多，每个格式都有特定的用途。

DCI format	Usage
0_0	Scheduling of PUSCH in one cell
0_1	Scheduling of PUSCH in one cell
1_0	Scheduling of PDSCH in one cell
1_1	Scheduling of PDSCH in one cell
2_0	Notifying a group of UEs of the slot format
2_1	Notifying a group of UEs of the PRB(s) and OFDM symbol(s) where UE may assume no transmission is intended for the UE
2_2	Transmission of TPC commands for PUCCH and PUSCH
2_3	Transmission of a group of TPC commands for SRS transmissions by one or more UEs
