概述

关于树莓派与Arduino Uno如何对接,网络上的资料很少,经本人研究三天终于成功了,总结个教程。它们实现对接的方式至少有三种(U SB方式对接、GPIO方式对接、 I2C方式对接、其他 )。

本文介绍实现的也是亲测成功的前两种( USB对接,GPIO对接 ),本人也是初学者,老鸟可以绕道。就以初学者方式说起

一.先说必要的开发环境。

Arduino: 开发环境我是用 arduino-0023 现在是 arduino 1.0.5最新版本这 两个主要是驱别是一些库文件被改动,网络上提供的

教程一般都是以 arduino-0023 这个环境很简单,(你要是在淘宝上买Arduino UNO 卖家都会提供IDE与相应的开发教程)
IDE下载地址 http://arduino.cc/en/Main/Software

Arduino与PC连接的USB驱动地址:

PL2303_Prolific_DriverInstaller_v1.8.0.zip :  http://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41

PL2303_Prolific_DriverInstaller_v1.5.0.zip :  ftp://ftp.omega.com/public/DASGroup/products/OM-PL- USBS/PL2303_Prolific_DriverInstaller_v1.5.0.zip

(如果连接失效请用迅雷下载或自己百度) 以上软件x86 x64都可以安装

XP与WIN7都没问题,在WIN8 64下有可能遇到驱动无法使用问题,win8亲测可用,注意安装的时候以管理员身份win7兼容性运行,安装完成之后点击“更新驱动程序软件”才可用。



树莓派:开发环镜我用python 2.7(现在新系统都有自带这个),常用的两个库文件 RPi.GPIO与serial

1.安装python(安装过的请跳到下一步):  sudo aptitude install python-dev
2.安装python的GPIO模块,用于控制LED、电机等(安装过的请跳到下一步)
  命令行下 输入(一行一个命令)

  1. wget http://raspberry-gpio-python.googlecode.com/files/RPi.GPIO-0.3.1a.tar.gz    (下载GPIO库)
  2.   tar xvzf RPi.GPIO-0.3.1a.tar.gz  (tar解压)
  3.   cd RPi.GPIO-0.3.1a               (进入解压后的文件夹)
  4.   sudo python setup.py install     (安装GPIO库文件)
复制代码   要是看不懂上面的两点请移步到这 http://www.shumeipai.net/forum.php?mod=viewthread&tid=939

  3.安装serial,用于串口通信及USB通信:
  1. sudo apt-get install python-serial
复制代码   4.当然你要是想在树莓派装串口调试工具就装:
  1. sudo apt-get install minicom
配置 minicom
  1. sudo minicom -s
启动出现配置菜单:选serial port setup
进入串口配置
输入A 配置串口驱动为/dev/ttyAMA0
输入E 配置速率为9600 8N1
输入F 将 Hardware Flow Control 设 为 NO
回车 退出
由于我们使用minicom作为超级终端控制路由器等设备, 而不是控制modem, 所以需要修改Modem and dialing, 将Init string, Reset string, Hang-up string设置为空. 设置完成后选择Save setup as dfl将当前设置保存为默认设置.    在配置菜单 选Save setup as df1保存(一定要记得这一步)   选Exit退出下次在输入minicon 即可直接进入。
命令minicom是进入串口超级终端画面,而minicom -s为配置minicom。说明/dev/ttyAMA0 对应为串口0 为你连接开发板的端口
。(如何更详细使用说明移步到这 http://www.shumeipai.net/forum.php?mod=viewthread&tid=550

接下来测一下环境是否都OK
  1. sudo nano test.py
或用xwindow下用python IDE打开一个空的文件
    输入内容
  1. import serial
  2. import RPi.GPIO
保存退出,
    然后运行代码:
  1. python test.py
(如果没有报错那就说明RPi.GPIO与serial两个库安装成功)上面环境说完了,重点部份来了

USB对接方式:
  1.插上两个Arduion Uno与树莓派 的USB 然后 在树莓派输入:
  1. ls /dev/tty*
查看有没有 ttyACM0  这个文件(注只有在两个硬件USB互连的情况下才会有这个。如果两者没有连接是不会有的) 最新的系统一般都会自动生成。看到ttyACMO就说明二者可以通讯了 接下来上测试代码
  Arduino代码:
  1.   byte number = 0;
  2.   void setup(){
  3.      Serial.begin(9600);
  4.   }

  5.   void loop(){
  6.     if (Serial.available())  {
  7.        number = Serial.read();
  8.        Serial.print("character recieved: ");
  9.        Serial.println(number, DEC);
  10.    }
  11.    }
先把上面的代码下载的Arduino上然后再把两者USB互接

树莓派python代码:
  1. import serial
  2. ser = serial.Serial('/dev/ttyACM0', 9600, timeout=1)
  3. ser.open()

  4. ser.write("testing")
  5. try:
  6.     while 1:
  7.              response = ser.readline()
  8.              print response
  9. except KeyboardInterrupt:
  10.     ser.close()
保存xxx.py 退出

注:树莓派下的serial与GPIO库都要在root帐户下才能运行

然后运行树莓派代码 python xxx.py(这里的xxx就是你保存的树莓派代码)看到
  1. character recieved: 116
  2. character recieved: 101
  3. character recieved: 115
  4. ...
  5. character recieved: 103
说明两者USB通迅成功了


GPIO方式这个高级些就是利用树莓派的pin8(GPIO14) pin10(GPIO15)与Arduion pin0(rx) pin1(tx)的进行对接
注:所需的中间硬件 逻辑电平转换器(这个淘宝上有一个5元钱)要实在没有就用两电阻也行(一个是3.3 KO 一个是1.6KO)线路怎么接后面会讲, 千万不要把两个直接用电线对接。两个电压不一样会造烧坏你的Pi。


Anduino  测试代码与上面一样不用做改动

树莓派python代码改动一下就是把  ttyACM0  改为  ttyAMA0  其他的不变之后就成这样
  1. import serial
  2. ser = serial.Serial('/dev/ttyAMA0', 9600, timeout=1)
  3. ser.open()

  4. ser.write("testing")
  5. try:
  6.         while 1:
  7.         response = ser.readline()
  8.         print response
  9. except KeyboardInterrupt:
  10.        ser.close()

接下来关键的部份把树莓派配置文件要做一下修改(要看详细的请移步这里  http://www.eeboard.com/bbs/thread-8574-1-1.html )
1.修改cmdline.txt
输入
  1. sudo nano /boot/cmdline.txt
看到
  1. dwc_otg.lpm_enable=0 console=ttyAMA0,115200 kgdboc=ttyAMA0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait
把  console=ttyAMA0,115200 kgdboc=ttyAMA0,115200  删除

变成这样
  1. dwc_otg.lpm_enable=0 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait
ctrl+x 按Y保存退出

2.修改inittab 然后禁止掉从串口登录的功能,

  输入
  1. sudo nano /etc/inittab
找到
  1. T0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100
这一行 在前面加个#注释掉这一行变成
  1. #T0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100
ctrl+x 按Y保存退出
然后重启树莓派,之后树莓派的pin8(GPIO14) pin10(GPIO15)这两个口就可以当成普通的串口来用了 现在你可以像使用一个普通串口那样使用/dev/ttyMA0了

接下来做硬件的部份的对接

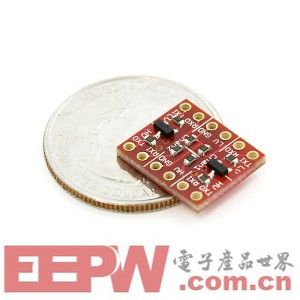

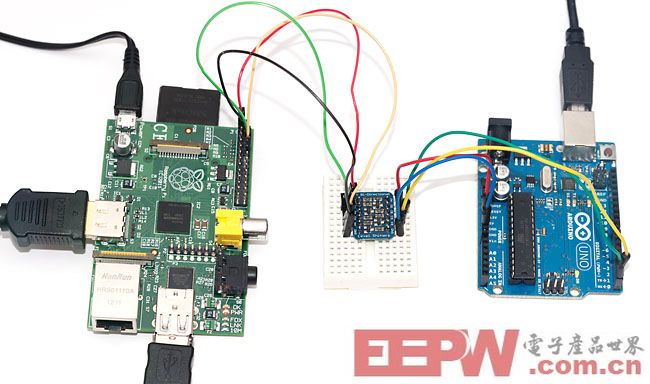

1.逻辑电平转换器方式, 这是我用的中间件(淘宝上有)

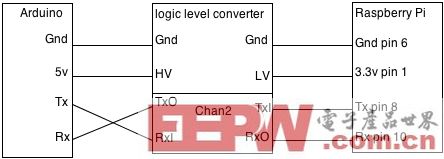

接线

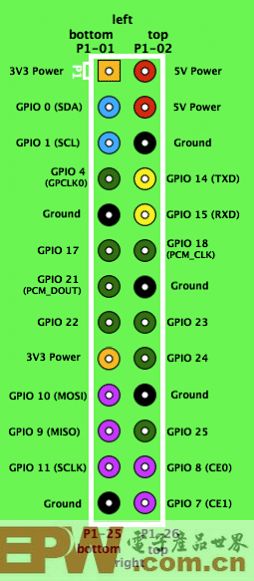

树莓派的引脚说明

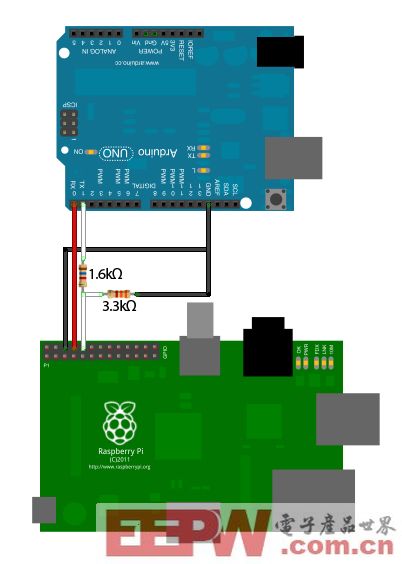

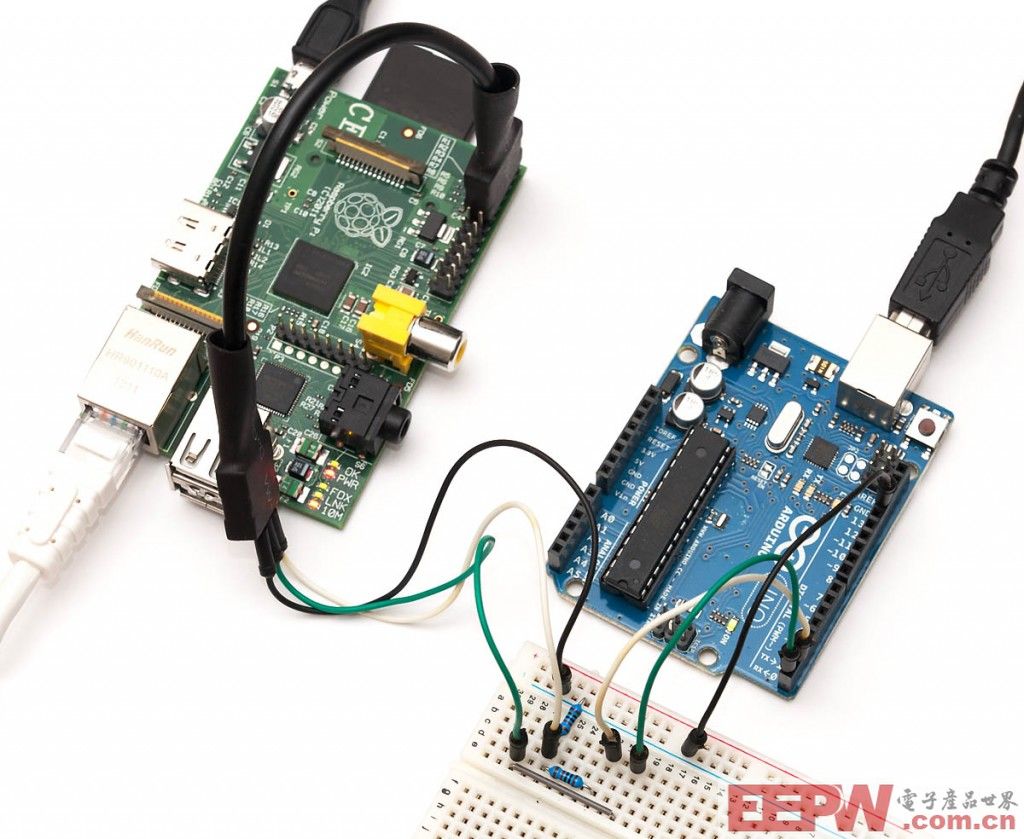

2用电阻对接的 (这个本人没试过,你们有条件就自己试吧,测试代码与上面的一样)










之后运行上面的python 程序,看到
character recieved: 116

character recieved: 101

character recieved: 115

...

character recieved: 103


那就说明成功了。


参考资料
(USB对接) http://blog.oscarliang.net/conne ... -arduino-usb-cable/
(I2C对接) http://blog.oscarliang.net/raspberry-pi-arduino-connected-i2c/
(GPIO对接) http://blog.oscarliang.net/raspb ... nected-serial-gpio/
(SPI对接) http://mitchtech.net/raspberry-pi-arduino-spi/


关于怎么控制LED  很简单

把LED的正级 就是针脚长的那一端接 树莓派的其中一个GPIO脚如 GPIO 17(pin11) ,LED 负极(短脚)接GND (pin6)

代码如下
  1. import RPi.GPIO as GPIO
  2. import time
  3. GPIO.setmode(GPIO.BCM) #以GPIO编号方式 要是BOARD 那下面的17改为11
  4. GPIO.setup(17,GPIO.OUT)
  5. while True:
  6.         print "set output low"
  7.        GPIO.output(17,GPIO.LOW)
  8.        time.sleep(1)
  9.        print "set output HIGH"
  10.        GPIO.output(17,GPIO.HIGH)
  11.        time.sleep(1)
保存运行 你就能看到LED一秒闪一下了

好了就到这了,这是我一个初学者研究三天的成果。接下来看各位的了。


后面我要弄个智能小车 树莓派做上位机 + Arduino做下位机驱动硬件。PC通过WIFI 与树莓派以TCP方式进行远程通迅,控制树莓派.就等着我的好消息。。。
