概述

一、需求
1）播放音乐，播放、下一曲、上一曲。
2）检测婴儿床的温湿度，尿床检测，本地显示和手机端显示。
3）检测婴儿啼哭声，检测到啼哭声播放音乐。
4）尿床检测，检测到尿床，蜂鸣报警。
5）尿床报警值可设置（串口设置）。

二、前期准备
1）单片机最小系统板：STM32F103C8T6
2）开发环境：MDK5.14
3）库函数：CubeMX5.6默认的HAL库版本
4）LCD：0.96寸OLED，IIC通讯
5）音乐播放：DY-SV5W语音模块
6）喇叭：5W，3寸，4 ohm
7）按键
8）温湿度：DHT11
9）噪音检测：搜博工业级噪声检测模块分贝仪
10）WiFi：ESP8266-01S（ESP_01S）
11）蜂鸣器：有源蜂鸣器

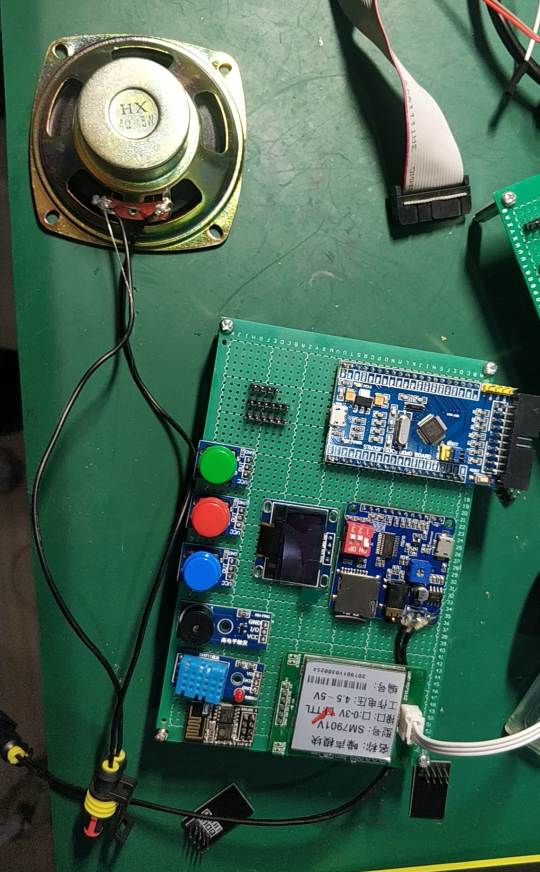

三、小项目效果图
在这里插入图片描述
四、驱动原理
1）0.96寸OLED：硬件IIC
2）DY-SV5W语音模块：使用IO组合播放音乐
3）按键：IO
4）DHT11：单总线，IO模拟时序
5）分贝仪：串口，Modbus协议
6）ESP8266-01S（ESP_01S）：串口，设置成AP模式
7）蜂鸣器：PWM
