HLK-V40 TTS语音模块使用说明

模块简介

市面上的TTS语音模块相对较少，在之前的文章中介绍了常用的UVN6288TTS语音模块：
https://blog.csdn.net/mcu_fang/article/details/127207838
但是这个语音模块音质相对较差，说话时较为机械而且也不便宜。

下面介绍一款海凌科的TTS语音模块HLK-V40， 和UVN6288比起来音质较好而且支持远程播报。

HLK-V40能够实现串口到网络的数据转换，也能实现把文字转换为语音播放出来。

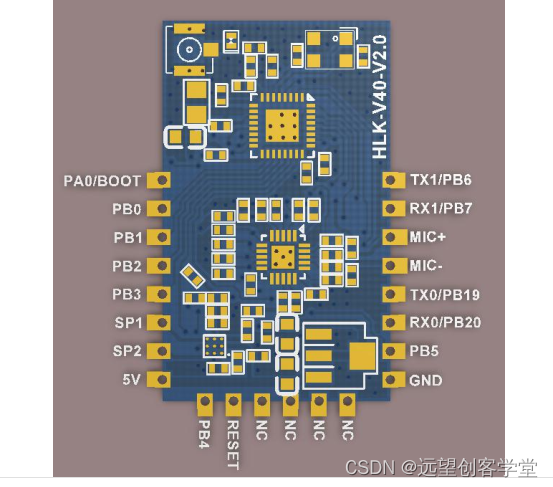

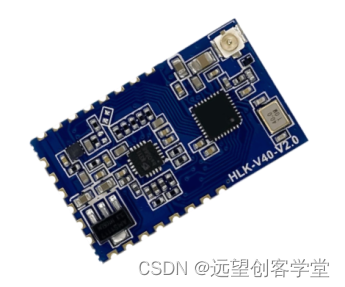

模块封装及引脚如下图：

模块供电要求：5V， >150mA

模块空载运行电流：150+/-50mA

比如常用到的管脚如下：

SP1/SP2接喇叭

PB1接WIFI指示灯

RX1/TX1接UART控制

模块使用

HLK-V40有两种模式，分别是透传模式和AT模式。

透传模式和AT模式的切换方式如下：

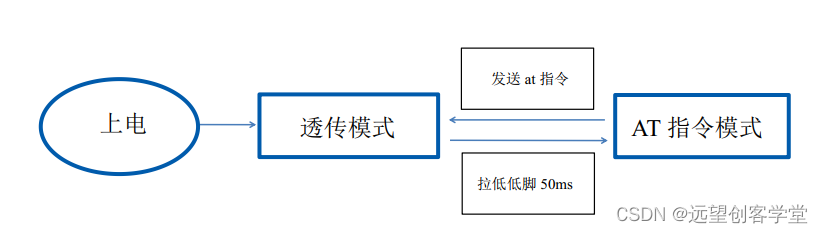

1. 通过拉低引脚PB2/ES0（拉低时间在50ms到2S之间）进入AT指令模式，在AT指令模式下模块会将收到的数据当作是AT指令进行处理，发送AT指令可以让模式进入透传模式。

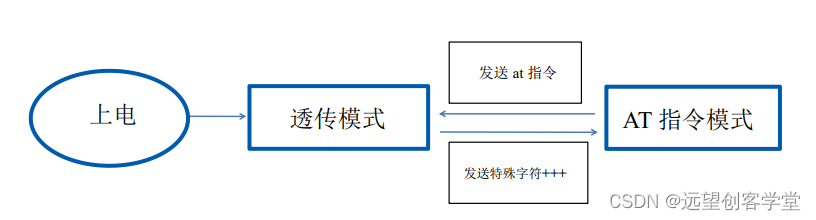

1. 通过特殊字符切换工作状态
   1. 在串口中输入“+++”，模块在收到后会返回字符‘a’。
   2. 模块返回字符‘a’后，需要在1秒内向模块发送字符‘a’，模块返回字符串“OK”进入指令模式。

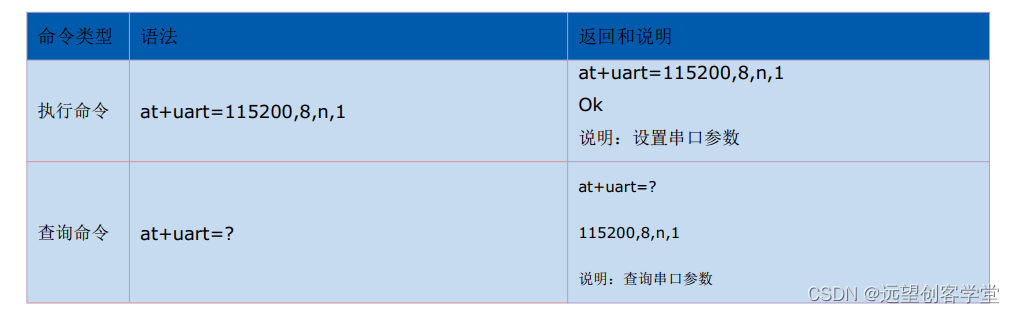

在AT指令模式下可以查看和修改串口配置at+uart，默认串口波特率为115200bps

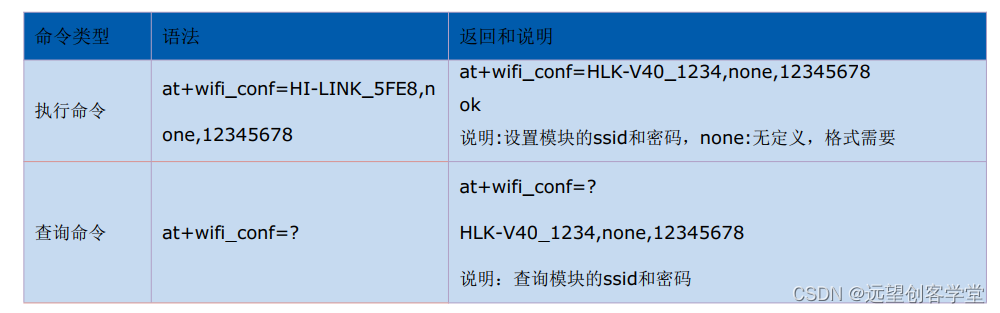

设置模块的SSID和密码，默认SSID为HLK-V40_XXXX，密码为12345678

文字转语音播报命令at+play_text，如下示例：

#define TEST_STRING_DEF "at+play_text=欢迎使用远望创客学堂TTS语音模块rn"
UART1_SendString((uint8_t*)TEST_STRING_DEF,strlen((char*)TEST_STRING_DEF));
HAL_GPIO_TogglePin(OnBoardLED_GPIO_Port, OnBoardLED_Pin);
HAL_Delay(10000);

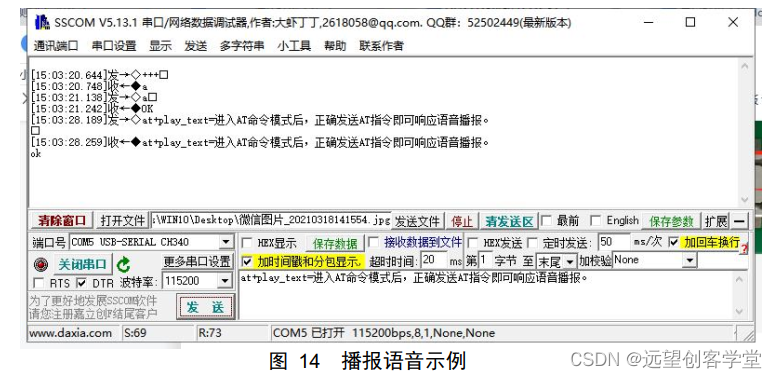

串口助手操作示例：

播放音量设置：at+play_vol

HLK-V40 TTS开发板使用

此语音模块为贴片封装不方便使用，为此特做了一个HLK-V40 TTS开发板，如下图所示：

开发板包含电源指示灯，WIFI联网指示灯，电源电路及背部的喇叭，短路帽可以选择使用板载喇叭或者外接喇叭，这个开发板可以当做一个语音模块来使用，非常方便。可以通过手机或者STM32等单片机控制模块播报语音，具体示范可以参考某站视频。

欢迎大家加入远望创客学堂QQ群，一起学习新知识。删除& —等特殊字符18&751-82&17。

最后
