前言

        本篇是学习ADC模数转换与PWM控制输出得的实现，本篇共讲述了ADC和PWM两个实验，本篇难度不高，主要是熟悉电路结构和资料的查询，整理此篇学习内容与大家共赏！希望与大家共同进步，一起加油！

        除了本篇内容，还有其他ARM学习内容收纳于 ????ARM学习之路????里，欢迎大家查看！

1、ADC电压采集实验

1.1、ADC控制器

        模数转换器：把模拟信号转为数字信号，把连续变化的模拟量转换为离散数字量（用数字量来表示模拟量）。

1.2、ADC类型

• 逐次逼近型：速度一般，精度一般，体积小，成本低

• 积分微分型：速度慢，精度高，体积大，成本低

• 直接比较型：速度快，精度低，体积中，成本高

1.3、如何获取电压值？

芯片会通过电路中滑动变阻器来获取对应的电压值，将获取的电压值进行模数转换，转换成0、1这样的数字信号值。

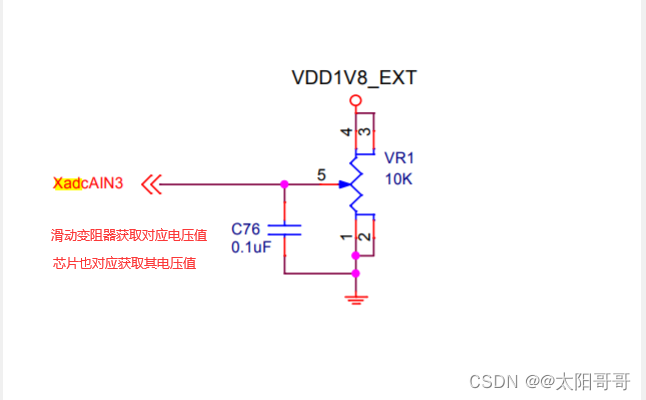

（1）电路原理图

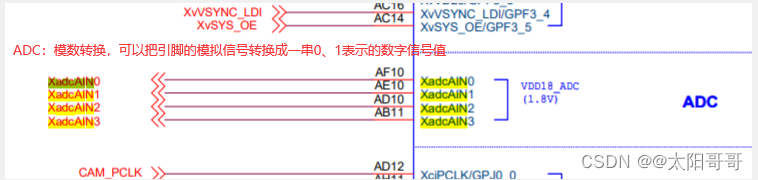

（2）与芯片连接的引脚图

2、ADC资料查询

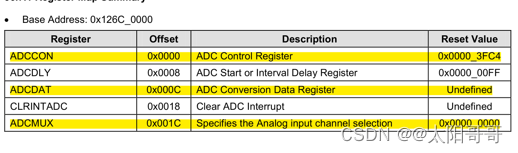

2.1、ADC转换寄存器

• ADCCON（控制寄存器）：使能adc进行功能

• ADCDAT（数据寄存器）：转换之后的数字量存储到寄存器中

• ADCMUX：要转换的输入通道选择

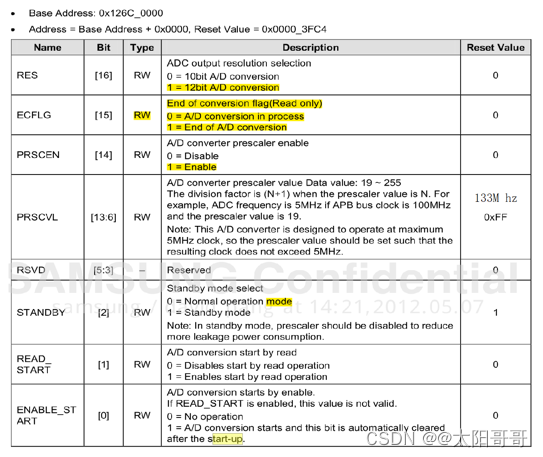

2.2、ADCCON控制寄存器

• 转换精度选择：0-----10bit，1 -----12bit

• 只读：1-----标志转换完成，0-----标志正在转换

• 使能预分频：0-----关闭预分频，1-----开启预分频

• 工作模式选择: 0-----普通模式

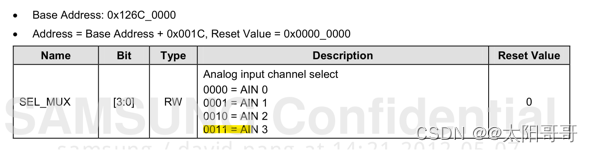

2.3、ADCMUX通道选择寄存器

输入通道选择：

• 0x0----通道0

• 0x1----通道1

• 0x2----通道2

• 0x3----通道3

2.4、ADC数据寄存器

• 数据寄存器，存储转换完成之后的电压值，0bit—11bit就是对应的电压值。

• 使用ADC控制器，采集电压，得到数字量电压值

2.5、ADC实现程序代码

#include "exynos_4412.h"
#include "uart.h"
​
void adc_init()
{
    //adc初始化
    //精度设置 12bit
    ADCCON |= 1<<16;

    //使能分频
    ADCCON |= 1<<14;

    //设置预分频
    ADCCON  = ADCCON & ~(0xff<<6) | 255;

    //普通模式
    ADCCON &= ~(1<<2);

    //不进行连续转换
    ADCCON &= ~(1<<1);
​
    //通道选择
    ADCMUX = 0x3;
}
​
int get_adc()
{
​
    //启动转换，设置为[0]:1开启转换
    ADCCON |= 1;
​
    while( (ADCCON & 1<<15) == 0 );

    //ADCDAT & 0xfff ----实际电压值(数字量)
    return 1.8 * 1000 / 4096 * (ADCDAT & 0xfff);
​
}
​
int main()
{
    //串口初始化
    uart_init();

    printf("program is startn");
    adc_init();
    int V;
    while(1)
    {
        V = get_adc();
        printf("V is %dn",V);//打印对应电压值
    }
    return 0;
}
​

2.6、ADC实验结果

•  循环显示电压值

3、蜂鸣器实验

3.1、蜂鸣器种类

• 无源蜂鸣器：内部无发声源，需要外部加载发声源

• 有源蜂鸣器：内部有发生源，不需要外部加载发声源

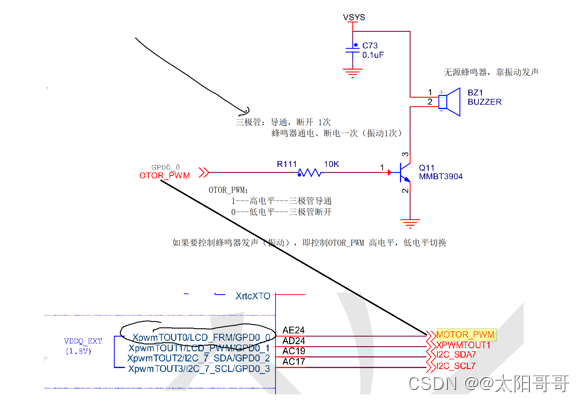

3.2、蜂鸣器连接原理图

• PWM可以设置输出可调节的高电平时间、低电平时间的波形

• 芯片输出高低电平进行切换可以让蜂鸣器发声

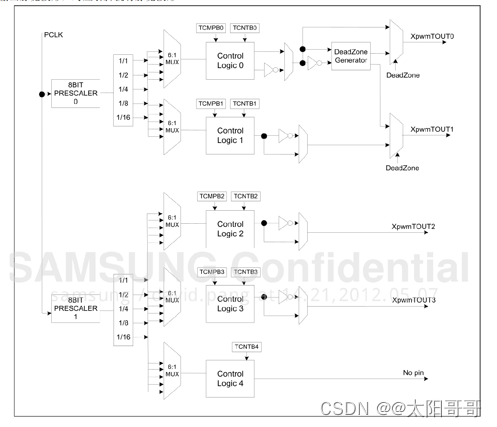

3.2、PWM时钟配置

• PWM控制器实现输出脉宽波形，对应引脚就有脉宽波形

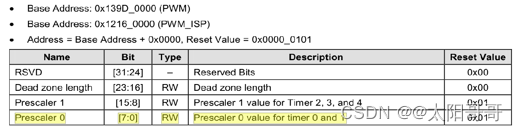

3.3、TCFG0

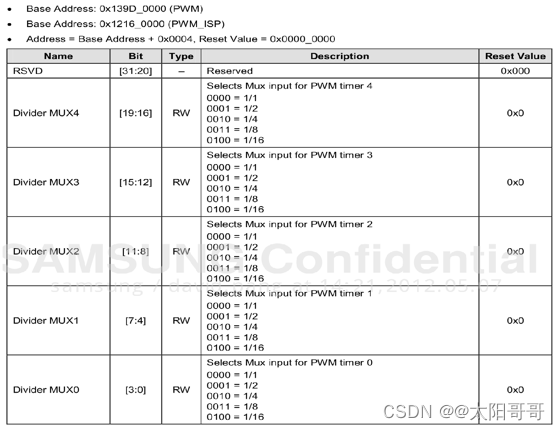

3.4、TCFG1

• 设置timer0、pwm0固定分频

3.5、TCON

• 设置自动重载寄存器进行重载

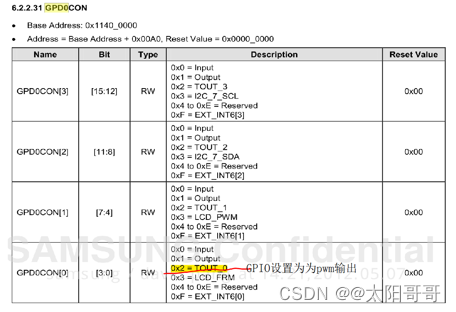

3.6、GPD0CON

• GPD0CON[0] [3:0]-------0x2(GPIO设置为PWM输出)

3.7、PWM实现程序代码

#include "exynos_4412.h"
#include "uart.h"
​
​
void pwm_init()
{
​
    //GPIO
    GPD0.CON = GPD0.CON & ~(0xf) | 0x2;

    //pwm初始化

    //设置自动重载值
    PWM.TCNTB0 = 1000;

    //设置比较寄存器值
    PWM.TCMPB0 = 500;
​
    //设置预分频 500 Khz
    PWM.TCFG0 = PWM.TCFG0 & ~(0xff) | 199;

    //设置固定分频
    PWM.TCFG1 &= ~(0xf);

    //进入定时的频率为 500k hz
    //每一个周期时间为1/500k
    //最大能够计数 1000
    //一个pwm波形（高低）时间1/500,输出的pwm波形频率为500hz
​
    PWM.TCON |= 1<<3;

    //设置使能输出 TOUT0输出
    PWM.TCON |= 1<<2;

    //设置更新自动装载，和比较寄存器
    PWM.TCON |= 1<<1;

    //关闭更新自动装载和比较寄存器
    PWM.TCON &= ~(1<<1);

    //开启pwm
    PWM.TCON |= 1;
}
​
void delay()//延时函数
{
    int i,j;
    for(i = 0;i < 1000;i++)
    {
        for(j=0;j< 1000;j++);
    }
}
​
int main()
{
​
    uart_init();
    printf("program is startn");
    pwm_init();
    delay();
    PWM.TCON &= ~1;
    while(1);
​
    return 0;
}

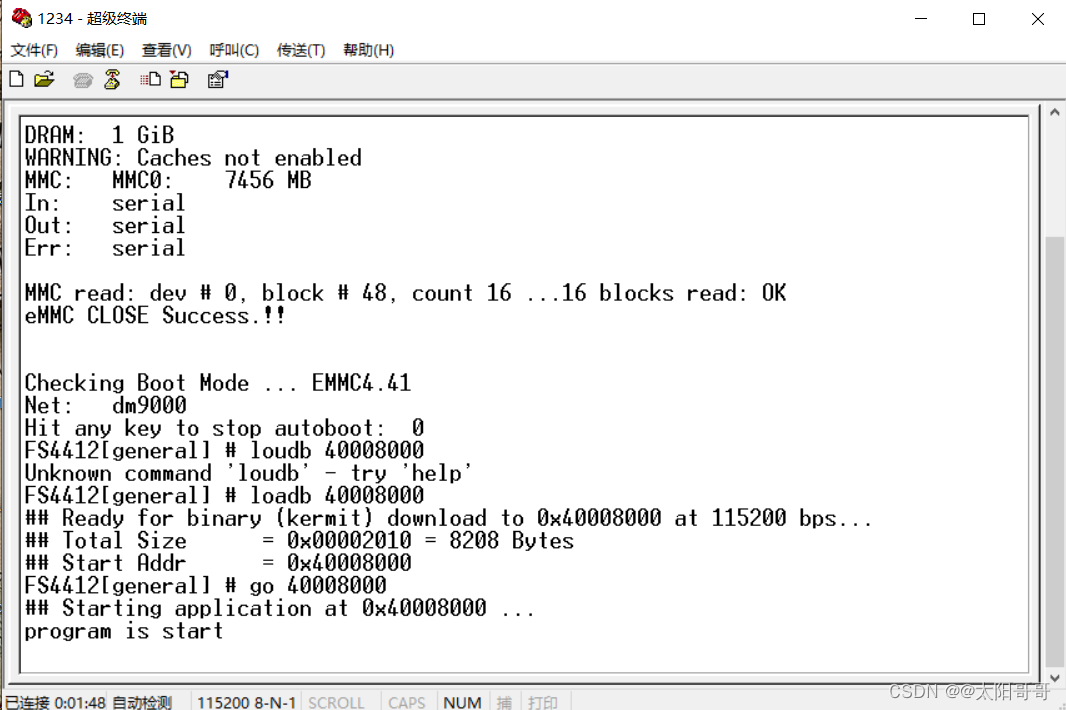

3.8、蜂鸣器实验结果

•          此时蜂鸣器工作起来了，工作一定延时就自动停止工作。

---------------------------本篇到此结束啦，欢迎点赞关注-------------------------
