概述

使用标准库实现本次功能的源代码已上传：
https://github.com/yzmj0986/STM32_Std.lib_ADC_Voltage.git

MCU：STM32F103ZET6

IDE： MDK-ARM V5 +STM32CubeMX5.0.0

串口调试助手：SSCOM3.2

功能描述：通过ADC1通道1采样外部电压值，将采样的AD值和转换后的电压值通过串口打印出来。需要配置的有USART1和ADC。

一. 在 Pinout&Configuration---System Core中:

1. 首先设置时钟RCC的HSE（外部高速时钟）为晶振模式：Crystal/ceramic Resonator

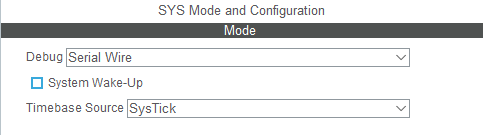

2. 设置系统SYS的Debug为Serial Wire：

二. 在 Pinout&Configuration---Analog和Connectivity中:

1. 设置PA1为ADC1_IN1模式：

根据原理图可知ADC1的通道1的引脚为PA1，因此设置PA1为ADC1_IN1模式。

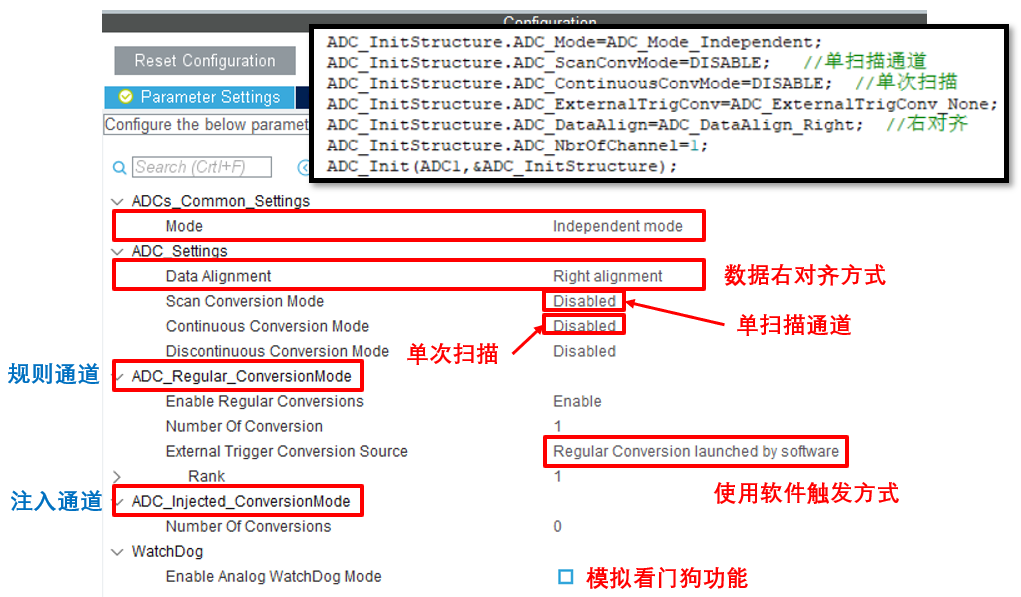

2. 在Configuration的Parameter Settings中设置ADC1的参数：

分别设置模式，单单个扫描和单次扫描，并在规则通道参数设置中设置为软件触发的方式。（对应的标准库代码在右上角）。

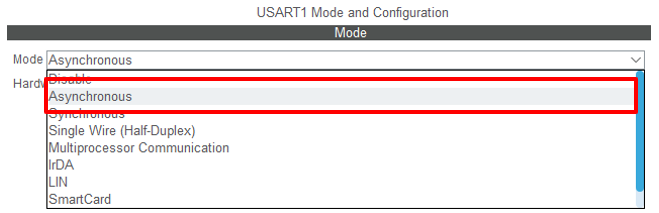

3. 打开USART1，并设置模式为异步收发模式Asynchronous:

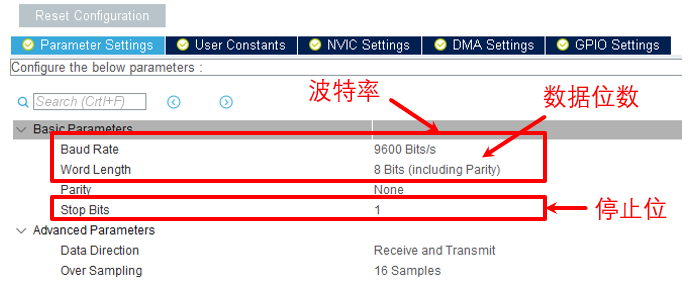

4. 设置USART1的参数，通用的“96-N-8-1”模式，即波特率9600，N校验位（无校验），数据位数为8，停止位为1位：

三.在 Clock Configuration中:

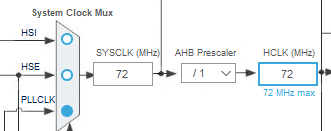

配置时钟为72 Mhz。

四.在 Project Manager---Project中:

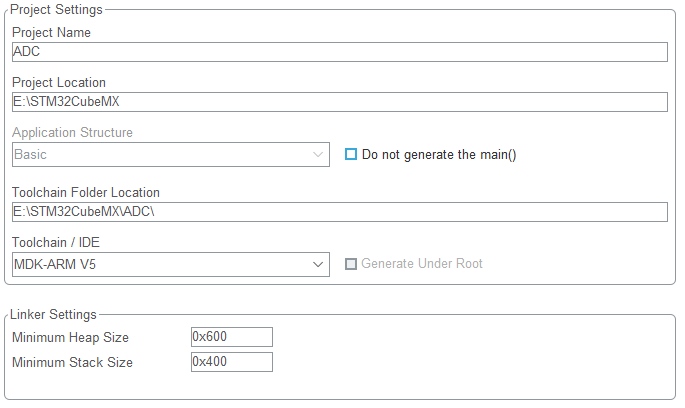

1.设置项目的名称以及保存的位置，选择Toolchain/IDE为MDK-ARM V5，

Tips：最好把Linker Settings中的Minimum Heap Size设置为0x600。

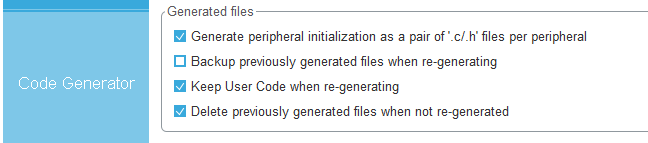

2.在Code Generator选项中如下勾选：

最后点Generate Code生成代码，并选择“Open Project”：

五.代码分析与改写:

和笔记4相同，同样需要用到串口输出的功能，首先将printf()函数的输出功能映射到串口上：

1. 首先在main.c中进行宏定义：


/* Private function prototypes -----------------------------------------------*/
#ifdef __GNUC__
  #define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
  #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */

2. 对于MDK-ARM编译器，在main.c中加入重定向函数：（此处与官方例程中不同，将&UartHandle改为&huart1）

/* USER CODE BEGIN 0 */
int fputc(int ch,FILE *f)
{
	HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);

	return ch;
}
/* USER CODE END 0 */

3. 在main.c中设置变量用于存储AD和电压值：（注意VOL_Value一定是浮点型的）

 /* USER CODE BEGIN 1 */
uint16_t ADC_Value;
float VOL_Value;
  /* USER CODE END 1 */

4.在while(1)循环中添加AD与电压转换程序：

步骤依次为：

① HAL_ADCEx_Calibration_Start（）//校准ADC

② HAL_ADC_Start（）//开启ADC

③ HAL_ADC_PollForConversion（）//等待转换过程

④若if循环判断转换完成后，HAL_ADC_GetState（）获取AD值存在ADC_Value中并打印。

⑤将AD值转换为电压值存在VOL_Value中并打印。

/* USER CODE BEGIN WHILE */
  while (1)
  {
		HAL_ADCEx_Calibration_Start(&hadc1);  //校准
		HAL_ADC_Start(&hadc1);   //开启
		HAL_ADC_PollForConversion(&hadc1,50);  //等待转换完成

		if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))
		{
			ADC_Value=HAL_ADC_GetState(&hadc1);

			printf("检测AD值为：%drn",ADC_Value);

			VOL_Value=ADC_Value*3.3/4096;

			printf("检测电压值为：%.2fV rn",VOL_Value);
		}
		HAL_Delay(200);


    /* USER CODE END WHILE */

至此应该是完成了HAL库下ADC转换读取电压的程序，但是不知是硬件出了问题还是软件有逻辑错误，我的电压值一直很小，变化也不大，希望有遇到相同问题的朋友可以交流一下。（基于标准库函数的程序也遇到了这个问题）。

2019/2/20 10:23 更新：

针对上述问题，经过反复检查程序找到了问题。源程序如下：

u16 Get_ADC_Value(u8 ch,u8 times)   //获取AD转换值的结果
{
	u8 t;
	u8 temp_val=0;
	ADC_RegularChannelConfig(ADC1,ch,1,ADC_SampleTime_239Cycles5); //最大的转换周期，239.5个

	for (t=0;t<times;t++)
	{
		ADC_SoftwareStartConvCmd(ADC1,ENABLE);
		while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));  //转换完成后退出
		temp_val+=ADC_GetConversionValue(ADC1);
		delay_ms(5);
	}
	return temp_val/times;

temp_val的取值范围是0-4095，因此应定义为32位的变量：~~u8 temp_val=0~~→u32 temp_val=0;

针对HAL库中程序，一定要定义VOL_Value为浮点型的。

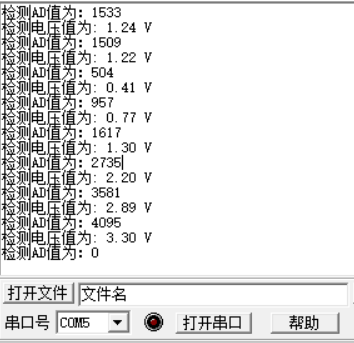

则会得到正确的结果：
