八位二进制乘法器VHDL

工程文件
- 一、实验目的
- 二、设计要求
- 三、实验仪器与环境
- 四、实现原理
- 五、系统设计及仿真
- 六、顶层设计：
- 七、结果仿真：
- 附录：

工程文件

点击下载八位二进制乘法器工程文件

一、实验目的

熟习Quartus Ⅱ软件的使用。
掌握原理图输入法和硬件描述语言**（VHDL）**方法来设计逻辑电路。
对设计电路作硬件验证。展示；

二、设计要求

用移位相加的方法设计一个乘法器，实现八位二进制的乘法
考虑数据输入口的数量不足16位，实现分拍置数的功能

三、实验仪器与环境

芯片：EP4CE1022C8
编程与仿真环境：Quartus Ⅱ 13.1
输入输出验证平台：西安电子科技大学数电试验箱

四、实现原理

（一）二进制数的乘法

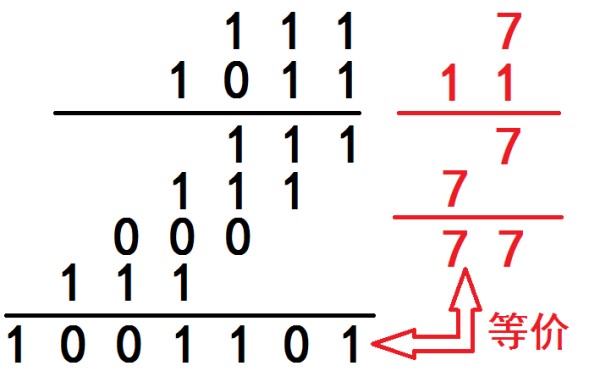

如下图（4.1.1）所示，这两种数制的乘法都是把被乘数和乘数的每一位分别相乘，然后将得到的乘积根据所乘的乘数的位数进行移位，比如，在十进制数乘法中，如果将被乘数与乘数的个位相乘，那就把得到的乘积向左移动0位；如果被乘数与乘数的十位相乘，那就把得到的乘积向左移动1位…移位操作完成后，最后将这些移位后的乘积相加，就是最开始这两个被乘数与乘数的结果。
我们都知道，在二进制数中，只有数字0和1。在二进制数乘法中，如果与被乘数相乘的乘数的某一位为1，那结果就是被乘数本身，如果乘数的某一位为0，那此次的结果就是0。因此，二进制数乘法过程中的数次相乘，其实使用与门实现的。
在这里插入图片描述图4.4.1
（二）分拍输入原理
两个8位二进制数相加需要16个输入引脚，但实验板空间有限，只好一次只输入一个8位二进制数，分两拍输入到上述的乘法器主体中。
通过设计置数端完成节拍的掌控，第一个数输入完毕后置数端置一，若置数成功，则第一个灯亮起。第二个数置数完毕后，再将置数端置一。若置数成功，则第二个灯亮起。此时输入模块同时输出两个乘数。

五、系统设计及仿真

（一）乘法器主体模块（mulity_8bit）
在这里插入图片描述

图（5.1.1）
该模块共有4个输入端，一个输出端，其中clk为1kHz时钟信号，x和y为两个8位二进制乘数。Start端为1时开始计数，8个时钟周期后result端输出结果。Start端为0时输出为零。
该模块用一个模10计数器实现，亦可以认为是一个三状态的有限状态机。
S0：在计数为0时为第一状态，初始化乘法器，所有变量赋初值。
S1：在计数为1~8时，每次计数时完成以下三步
（1）乘数右移一位。
（2）根据乘数最后一位是否为1判断是否需要做移位后的加法。
（3）乘积向左移动1位
S2：在计数为9时，输出结果。
具体实现代码见附录

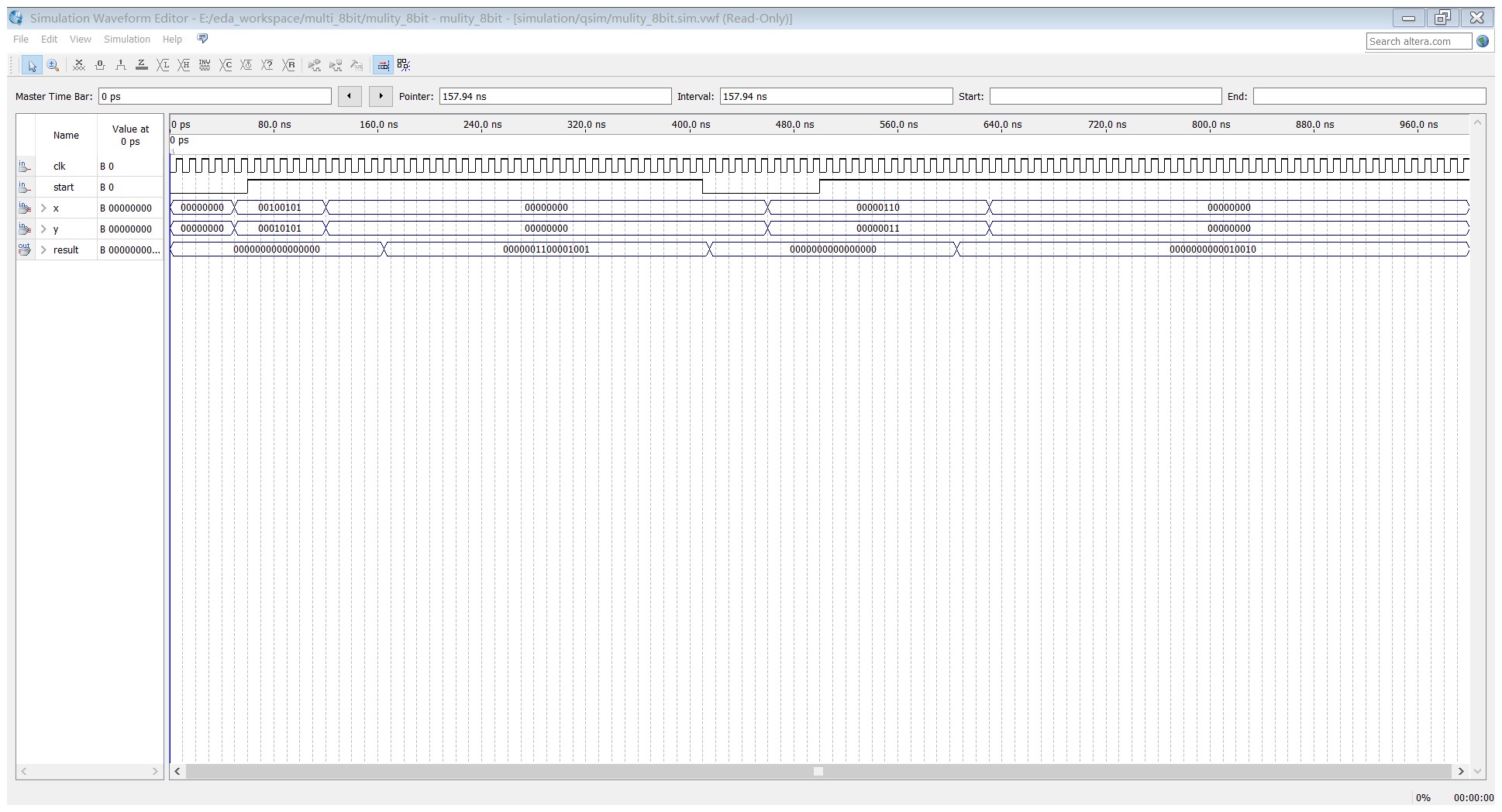

仿真波形如图（5.1.2），仿真时实现了
00100101×0010101和00000110×00000011
在这里插入图片描述
图（5.1.2）
（二）分拍输入模块（inp）

图（5.2.1）
该模块共有4个输入端，4个输出端，其中clk为1kHz时钟信号，num端为8位二进数输入端，set为置数端，clear为清零端。x，y为8位二进数输出端。ok_x，ok_y为置数成功显示端。
分拍输入有寄存器实现，通过检测set的次数给X，Y赋值。使用流程如下：

num的引脚置高低电平
set置1，Led_x亮起，set置0。
num的引脚置第二个数
set置1，Led_y亮起，set置0。置数完成。
clear恢复初始状态。
重复1~5步骤进行第二组输入。

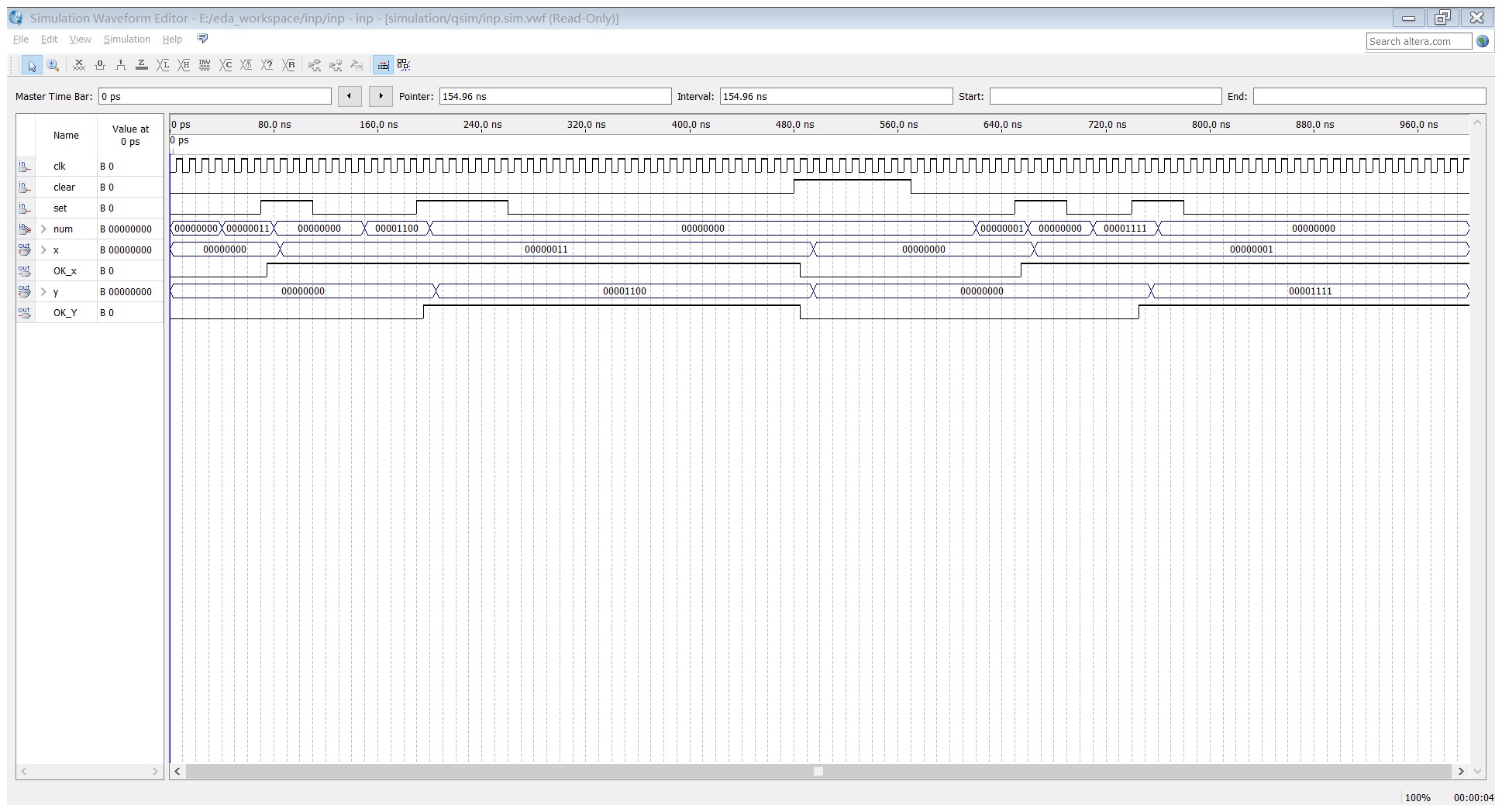

仿真实现上述步骤，如图（5.2.2）：

如图（5.2.2）

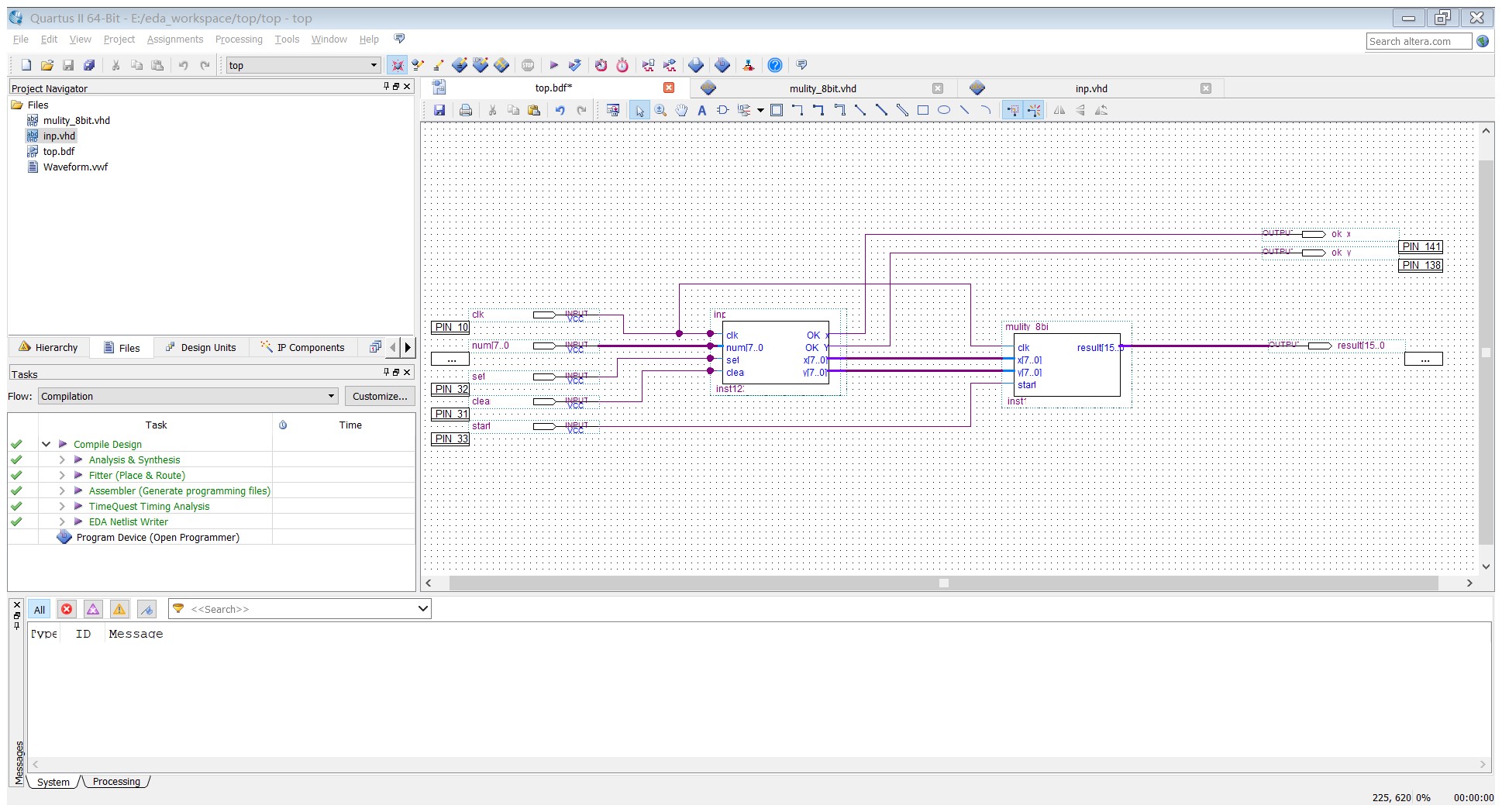

六、顶层设计：

在这里插入图片描述
图（6.1.1）

七、结果仿真：

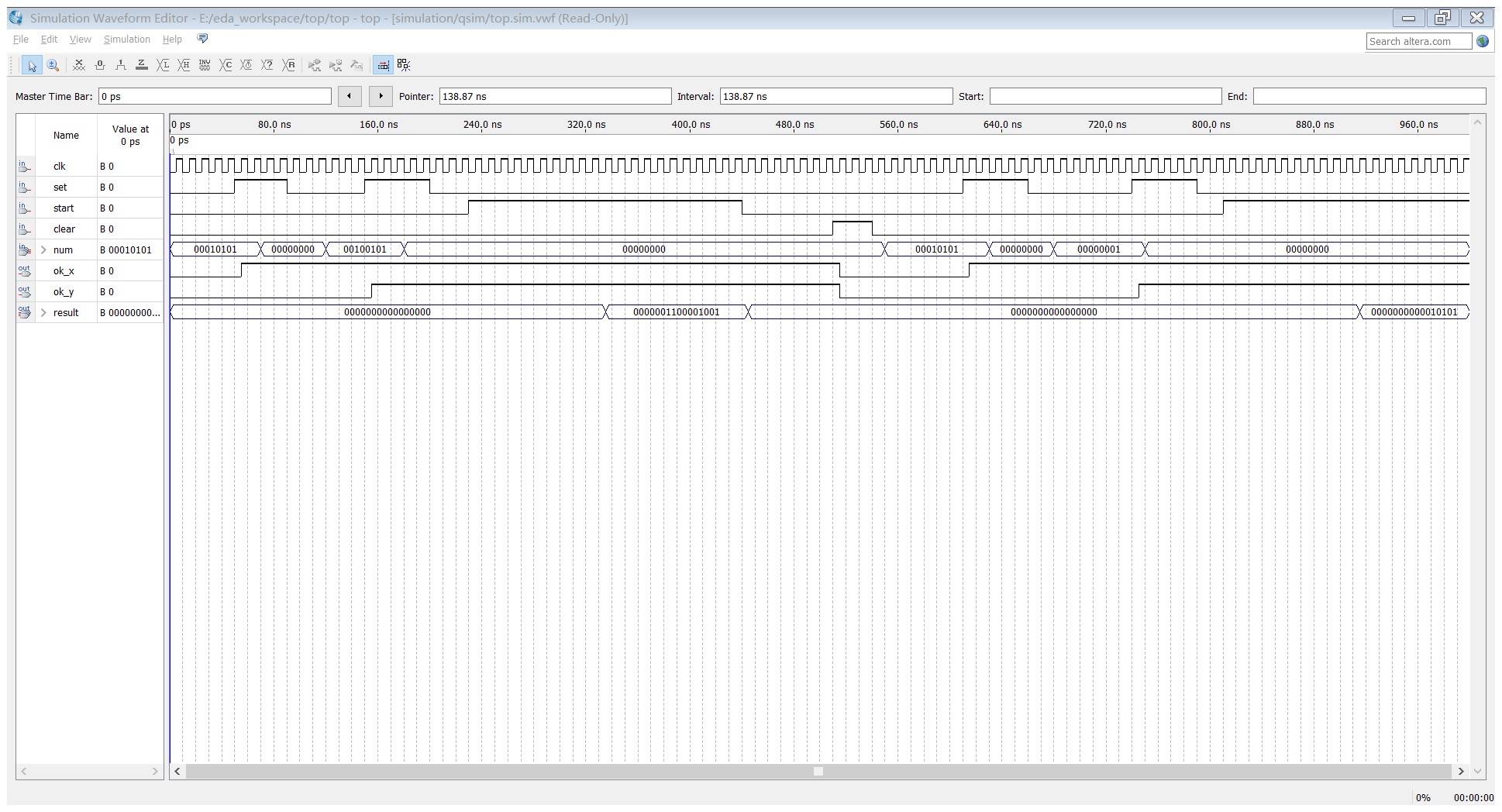

软件仿真： 在这里插入图片描述
图（7.1.1）
硬件测试：

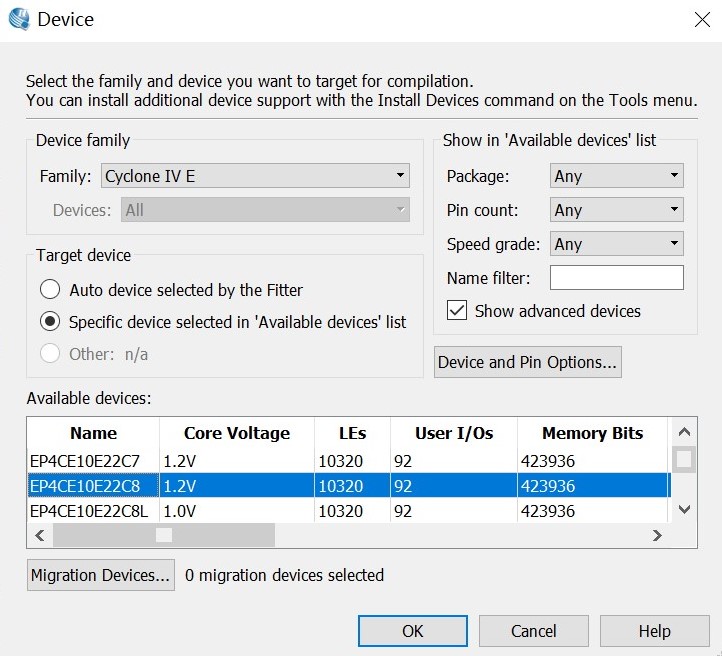

【1】选择对应芯片：

图（7.2.1）
【2】无用管脚选三态：

图（7.2.2）
【3】分配管脚：

图（7.2.3）
【4】下载测试

附录：

(1)Inp.vhd:

复制代码

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
------------------------------------------------------
------------实体inp实现分拍输入数据---------------------
------------------------------------------------------
ENTITY inp IS
	PORT(
		clk    : IN STD_LOGIC;									--系统时钟
		num	 : IN STD_LOGIC_VECTOR(7 downto 0);			--输入两次8位操作数
		set	 : IN STD_LOGIC;									--置数端,高电平有效. num的信号赋值结束后，产生一个高脉冲可输入一个数
		clear  : IN STD_LOGIC;									--清零端,高电平有效. 恢复初始状态. set为1时不可用
		OK_x	 : OUT STD_LOGIC;									--第一个数置数成功显示端
		OK_Y	 : OUT STD_LOGIC;									--第二个数置数成功显示端
		x	    : OUT STD_LOGIC_VECTOR(7 downto 0);		--输出8位乘数x
		y      : OUT STD_LOGIC_VECTOR(7 downto 0)			--输出8位乘数y
	);
END ENTITY inp;
------------------------------------------------------
----------------分拍输入使用流程------------------------
------------------------------------------------------
----1. num的引脚置高低电平------------------------------
----2. set置1，Led_x亮起，set置0。---------------------
----3. num的引脚置第二个数-----------------------------
----4. set置1，Led_y亮起，set置0。---------------------
------------------------------------------------------
ARCHITECTURE BEHAVIOR OF inp IS
SIGNAL tem_x   : STD_LOGIC_VECTOR(7 downto 0);			--result的中间结果
SIGNAL tem_y   : STD_LOGIC_VECTOR(7 downto 0);			--result的中间结果
BEGIN
process(clk)
VARIABLE count : INTEGER:=0;
VARIABLE Flag  : INTEGER:=0;									--Flag为set信号标志位，放置在第二个时钟信号到来时（count已经等于1）进入y的赋值阶段。
begin
IF(clk'EVENT AND clk = '1')THEN
	IF(set = '1')THEN
		IF(count=0)THEN
			tem_x<=num;												--若count为0，则将操作数赋值给x。
			OK_x<='1';												--将第一个led灯点亮。
			count := count + 1;
			Flag := 0;
		ELSIF(count=1 and Flag = 1)THEN
			tem_y<=num;												--若count为1，则将操作数赋值给y。
			OK_y<='1';												--将第二个led灯点亮。
			count:= count+1;
			Flag := 0;
		END IF;
	ELSE
		Flag := 1;													--set为零时，Flag记录为1。
		IF(clear = '1')THEN										--clear为1时，清空状态信息。
			tem_x<="00000000";
			tem_y<="00000000";
			OK_x<='0';
			OK_Y<='0';
			count := 0;
			Flag := 0;
		END IF;
	END IF;
	x<=tem_x;
	y<=tem_y;
END IF;
end process;
END BEHAVIOR;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
------------------------------------------------------
------------实体inp实现分拍输入数据---------------------
------------------------------------------------------
ENTITY inp IS
	PORT(
		clk    : IN STD_LOGIC;									--系统时钟
		num	 : IN STD_LOGIC_VECTOR(7 downto 0);			--输入两次8位操作数
		set	 : IN STD_LOGIC;									--置数端,高电平有效. num的信号赋值结束后，产生一个高脉冲可输入一个数
		clear  : IN STD_LOGIC;									--清零端,高电平有效. 恢复初始状态. set为1时不可用
		OK_x	 : OUT STD_LOGIC;									--第一个数置数成功显示端
		OK_Y	 : OUT STD_LOGIC;									--第二个数置数成功显示端
		x	    : OUT STD_LOGIC_VECTOR(7 downto 0);		--输出8位乘数x
		y      : OUT STD_LOGIC_VECTOR(7 downto 0)			--输出8位乘数y
	);
END ENTITY inp;
------------------------------------------------------
----------------分拍输入使用流程------------------------
------------------------------------------------------
----1. num的引脚置高低电平------------------------------
----2. set置1，Led_x亮起，set置0。---------------------
----3. num的引脚置第二个数-----------------------------
----4. set置1，Led_y亮起，set置0。---------------------
------------------------------------------------------
ARCHITECTURE BEHAVIOR OF inp IS
SIGNAL tem_x   : STD_LOGIC_VECTOR(7 downto 0);			--result的中间结果
SIGNAL tem_y   : STD_LOGIC_VECTOR(7 downto 0);			--result的中间结果
BEGIN
process(clk)
VARIABLE count : INTEGER:=0;
VARIABLE Flag  : INTEGER:=0;									--Flag为set信号标志位，放置在第二个时钟信号到来时（count已经等于1）进入y的赋值阶段。
begin
IF(clk'EVENT AND clk = '1')THEN
	IF(set = '1')THEN
		IF(count=0)THEN
			tem_x<=num;												--若count为0，则将操作数赋值给x。
			OK_x<='1';												--将第一个led灯点亮。
			count := count + 1;
			Flag := 0;
		ELSIF(count=1 and Flag = 1)THEN
			tem_y<=num;												--若count为1，则将操作数赋值给y。
			OK_y<='1';												--将第二个led灯点亮。
			count:= count+1;
			Flag := 0;
		END IF;
	ELSE
		Flag := 1;													--set为零时，Flag记录为1。
		IF(clear = '1')THEN										--clear为1时，清空状态信息。
			tem_x<="00000000";
			tem_y<="00000000";
			OK_x<='0';
			OK_Y<='0';
			count := 0;
			Flag := 0;
		END IF;
	END IF;
	x<=tem_x;
	y<=tem_y;
END IF;
end process;
END BEHAVIOR;

(2) mulity_8bit.vhd:

复制代码

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
------------------------------------------------------
----实体mulity_8bit通过串行乘法实现8位二进制乘法---------
------------------------------------------------------
ENTITY mulity_8bit IS
	PORT(
		clk    : IN STD_LOGIC;									--系统时钟
		x	    : IN STD_LOGIC_VECTOR(7 downto 0);			--8位乘数x
		y      : IN STD_LOGIC_VECTOR(7 downto 0);			--8位乘数y
		start	 : IN STD_LOGIC;									--START为1时置数，为0时不工作
		result : OUT STD_LOGIC_VECTOR(15 downto 0)		--16位结果
	);
END ENTITY mulity_8bit;
------------------------------------------------------
--------------------串行乘法---------------------------
------------------------------------------------------
ARCHITECTURE BEHAVIOR OF mulity_8bit IS
SIGNAL p     : STD_LOGIC_VECTOR(15 downto 0);			--p，t为中间变量，记录每次一位相乘的结果
SIGNAL t     : STD_LOGIC_VECTOR(15 downto 0);
SIGNAL tem   : STD_LOGIC_VECTOR(15 downto 0);			--result的中间结果
SIGNAL y_reg : STD_LOGIC_VECTOR(7 downto 0);				--y变量寄存器
BEGIN
PROCESS(clk,start)
VARIABLE count : INTEGER:=0;
VARIABLE Flag : INTEGER:=0;									--计算完成标志，等于1时计算完成，终止计算进程，将结果持续输出
BEGIN
IF(clk'EVENT and clk = '1')THEN
	IF(start = '1')THEN
		IF(Flag = 0)THEN
			IF(count = 9) THEN 								   --count= 9时，完成8次累加后将结果寄存于tem，ok置1
				count := 0;
				tem <= p;
				Flag := 1;
			ELSIF(count = 0) THEN								--count = 0时，赋初值
				p(15 downto 0) <= "0000000000000000";
				y_reg <= y;
				t(7 downto 0)<= x(7 downto 0);
				t(15 downto 8)<="00000000";
				count := 1;
			ELSE														--count在1~8时，移位累加
				IF (y_reg(0) = '1') THEN
					p <= p + t;
				ELSE p <= p;
				END IF;
			y_reg(6 downto 0)<=y_reg(7 downto 1);			 --y_reg右移一位
			y_reg(7) <= '0';
			t(15 downto 1) <= t(14 downto 0);				 --t左移一位
			t(0) <= '0';
			count := count + 1;
			END IF;
		ELSIF (Flag = 1) THEN
			result <= tem;
		END IF;
	ELSIF(start = '0')THEN
		result <= "0000000000000000";
		Flag:= 0;
	END IF;
END IF;
END  PROCESS;
END BEHAVIOR;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
------------------------------------------------------
----实体mulity_8bit通过串行乘法实现8位二进制乘法---------
------------------------------------------------------
ENTITY mulity_8bit IS
	PORT(
		clk    : IN STD_LOGIC;									--系统时钟
		x	    : IN STD_LOGIC_VECTOR(7 downto 0);			--8位乘数x
		y      : IN STD_LOGIC_VECTOR(7 downto 0);			--8位乘数y
		start	 : IN STD_LOGIC;									--START为1时置数，为0时不工作
		result : OUT STD_LOGIC_VECTOR(15 downto 0)		--16位结果
	);
END ENTITY mulity_8bit;
------------------------------------------------------
--------------------串行乘法---------------------------
------------------------------------------------------
ARCHITECTURE BEHAVIOR OF mulity_8bit IS
SIGNAL p     : STD_LOGIC_VECTOR(15 downto 0);			--p，t为中间变量，记录每次一位相乘的结果
SIGNAL t     : STD_LOGIC_VECTOR(15 downto 0);
SIGNAL tem   : STD_LOGIC_VECTOR(15 downto 0);			--result的中间结果
SIGNAL y_reg : STD_LOGIC_VECTOR(7 downto 0);				--y变量寄存器
BEGIN
PROCESS(clk,start)
VARIABLE count : INTEGER:=0;
VARIABLE Flag : INTEGER:=0;									--计算完成标志，等于1时计算完成，终止计算进程，将结果持续输出
BEGIN
IF(clk'EVENT and clk = '1')THEN
	IF(start = '1')THEN
		IF(Flag = 0)THEN
			IF(count = 9) THEN 								   --count= 9时，完成8次累加后将结果寄存于tem，ok置1
				count := 0;
				tem <= p;
				Flag := 1;
			ELSIF(count = 0) THEN								--count = 0时，赋初值
				p(15 downto 0) <= "0000000000000000";
				y_reg <= y;
				t(7 downto 0)<= x(7 downto 0);
				t(15 downto 8)<="00000000";
				count := 1;
			ELSE														--count在1~8时，移位累加
				IF (y_reg(0) = '1') THEN
					p <= p + t;
				ELSE p <= p;
				END IF;
			y_reg(6 downto 0)<=y_reg(7 downto 1);			 --y_reg右移一位
			y_reg(7) <= '0';
			t(15 downto 1) <= t(14 downto 0);				 --t左移一位
			t(0) <= '0';
			count := count + 1;
			END IF;
		ELSIF (Flag = 1) THEN
			result <= tem;
		END IF;
	ELSIF(start = '0')THEN
		result <= "0000000000000000";
		Flag:= 0;
	END IF;
END IF;
END  PROCESS;
END BEHAVIOR;
