概述
- 列出状态转移图，根据语言描述定义四个状态，
- 啥也没收到
- 收到1
- 收到11
- 收到110

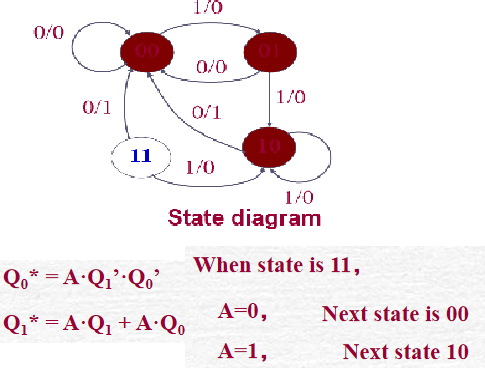

- 根据产生相同的输出，并转移到相同的状态的等效原则，状态化简为3个状态（进行状态化简可以减少D触发器的个数）

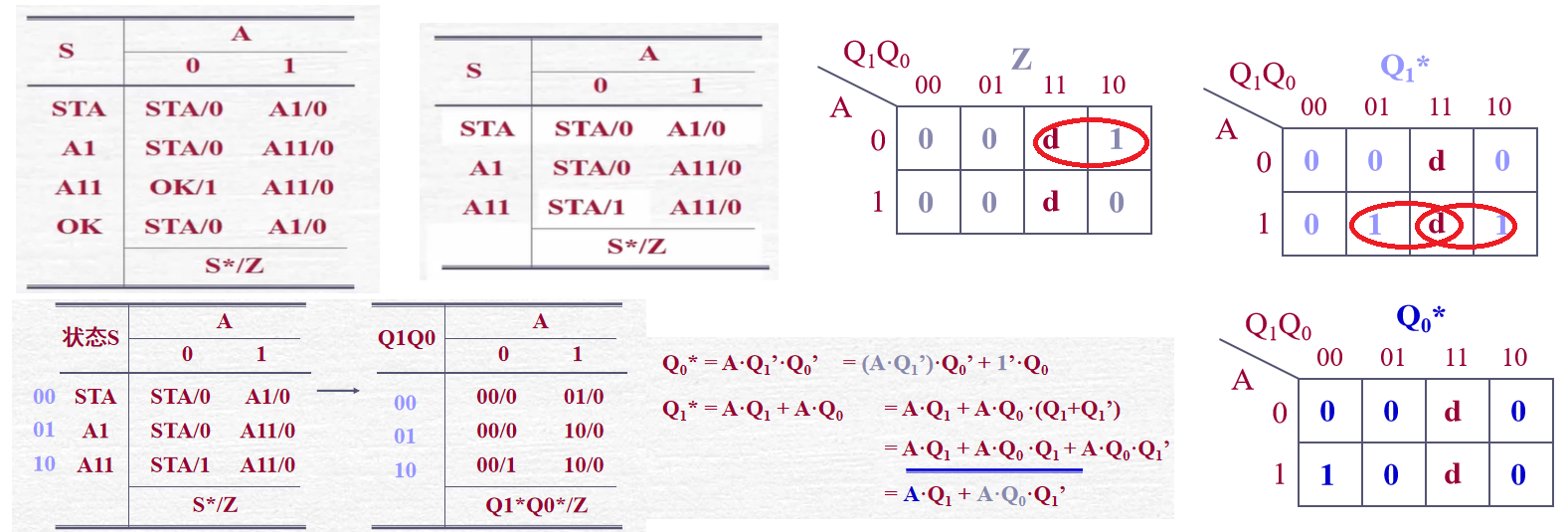

- 状态编码，画卡诺图，写出驱动方程
-

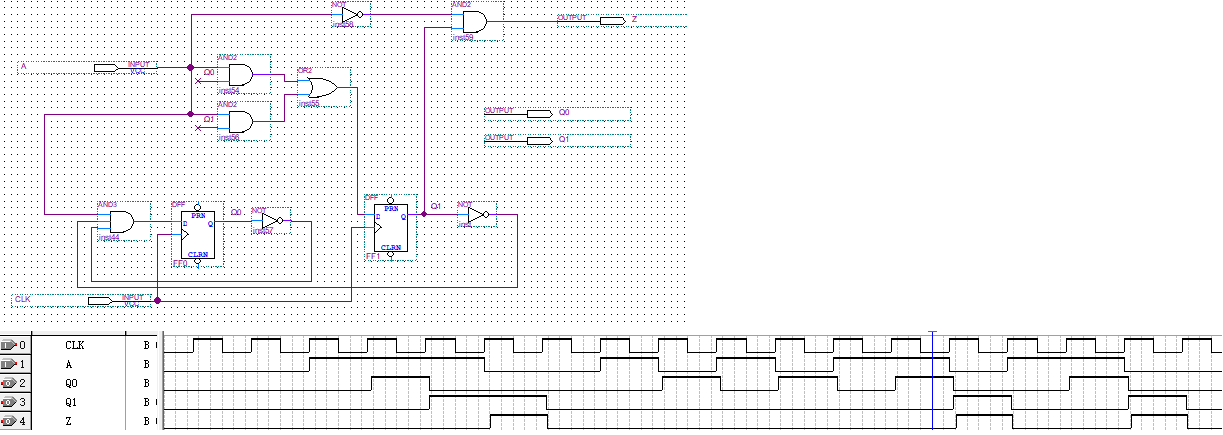

用quartus进行仿真，输入序列0011_1001_0101_1011_0000
-

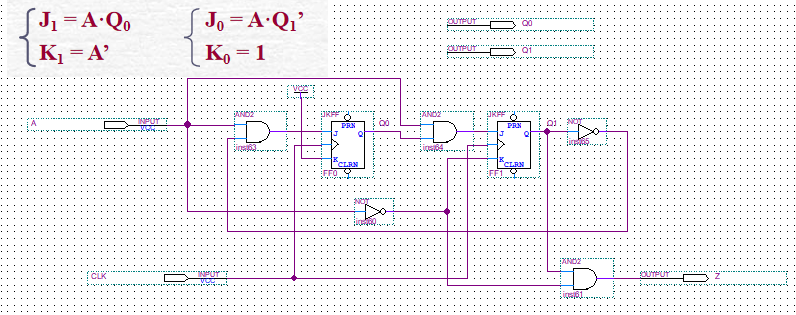

JK触发器需要配方程，仿真波形和上图一致
-
检查是否具备自启动能力，有一个无效状态11，代入方程得出能自启动的结论
