#主从触发器和边沿触发器

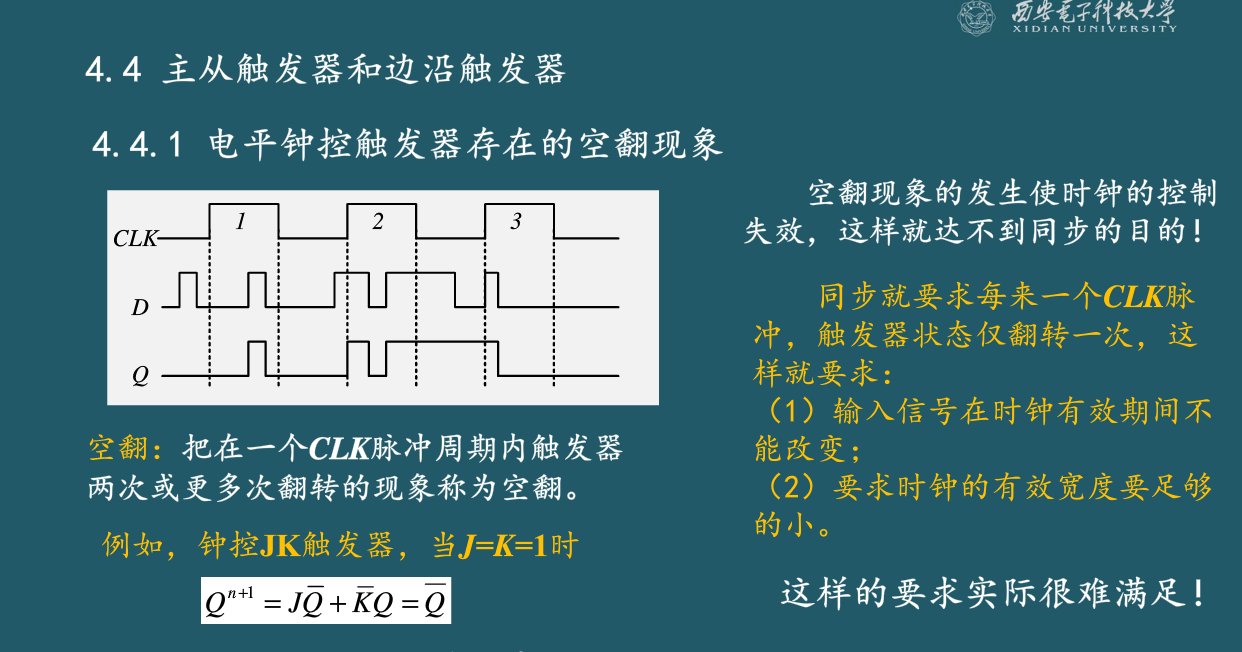

首先，只要钟控信号为0，钟控触发器就是保持状态。

只有当钟控信号为1的时候，输入信号才能使得触发器发生置0，置1，反转等功能。

例如当钟控JK触发器jk均为1的时候是翻转功能，那么在钟控信号为1的时间段内，输出Q会不断的翻转翻转翻转再翻转。

这样就达不到我们精确控制电路状态的目的。

#主从触发器

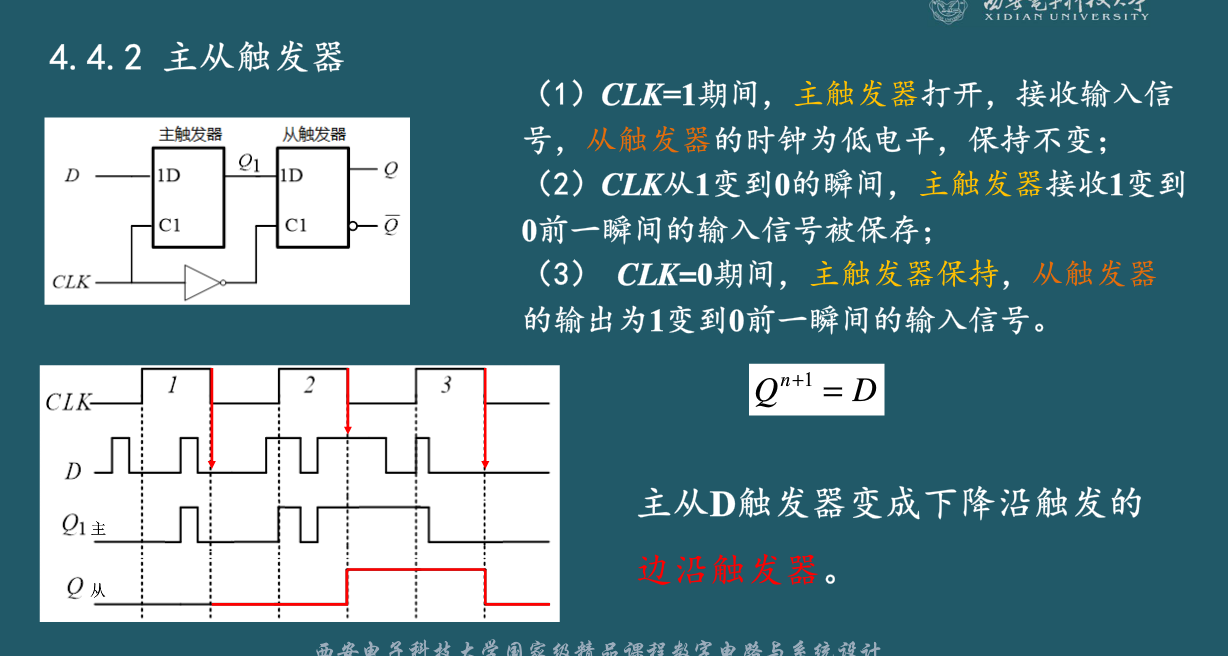

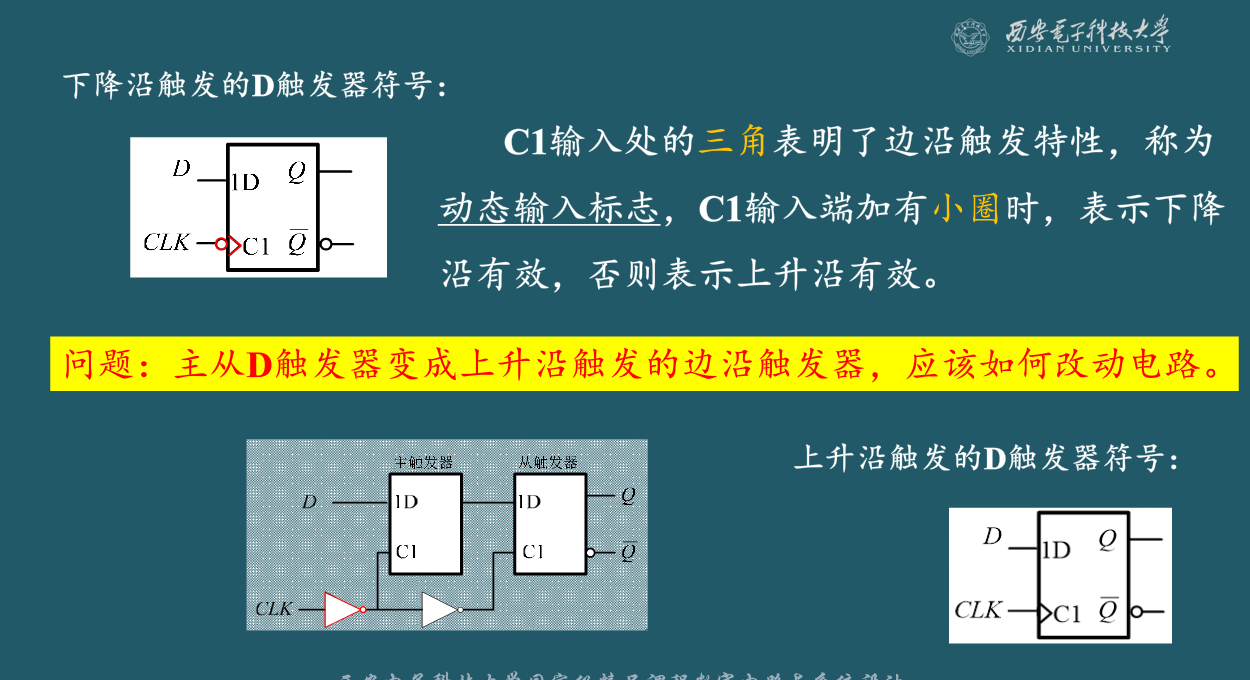

如何避免这种空翻现象呢？这就产生了主从触发器。

首先，主从触发器都是D触发器（吃什么拉什么，次态=输入）

其次，在钟控信号上加一个反相器，保证主触发器和从触发器的钟控信号一定相反。

当钟控信号为为1时，主触发器时钟有效（即输入能发挥功能），也就说输入可以被原模原样送到从触发器

但是从触发器的时钟信号却为0，因此时钟无效（为保持状态），即不管输入为啥，次态都不受其影响，一直等于现态。

主从触发器奥妙在于钟控信号1变0前那一瞬间，只有这一瞬间的的输入信号D，才能经过主从触发器的两道大肠，从触发器给拉出来。此后主触发器为保持状态，所以从触发器一直吃到的就是那一瞬间的D，一直将这个D给拉出出来。

即此后一直保持，直到遇到下次1变0的一瞬间。

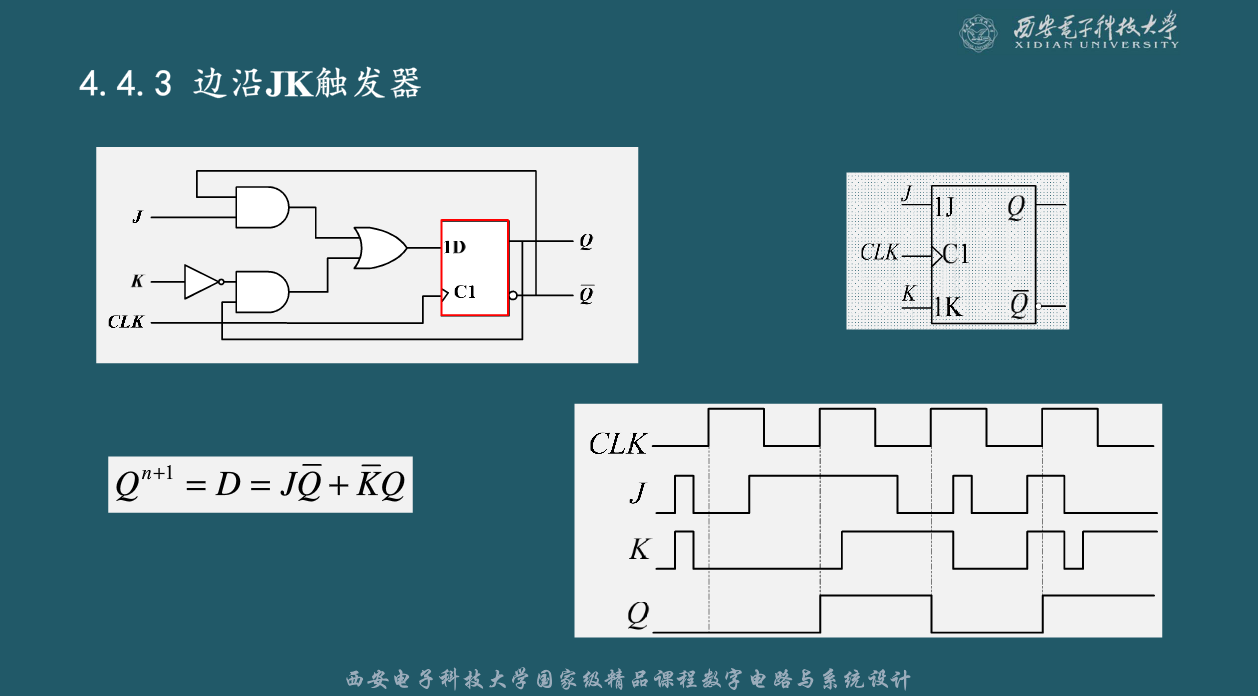

#边沿触发器：

即只有在上升沿，jk的输入才会发生作用。

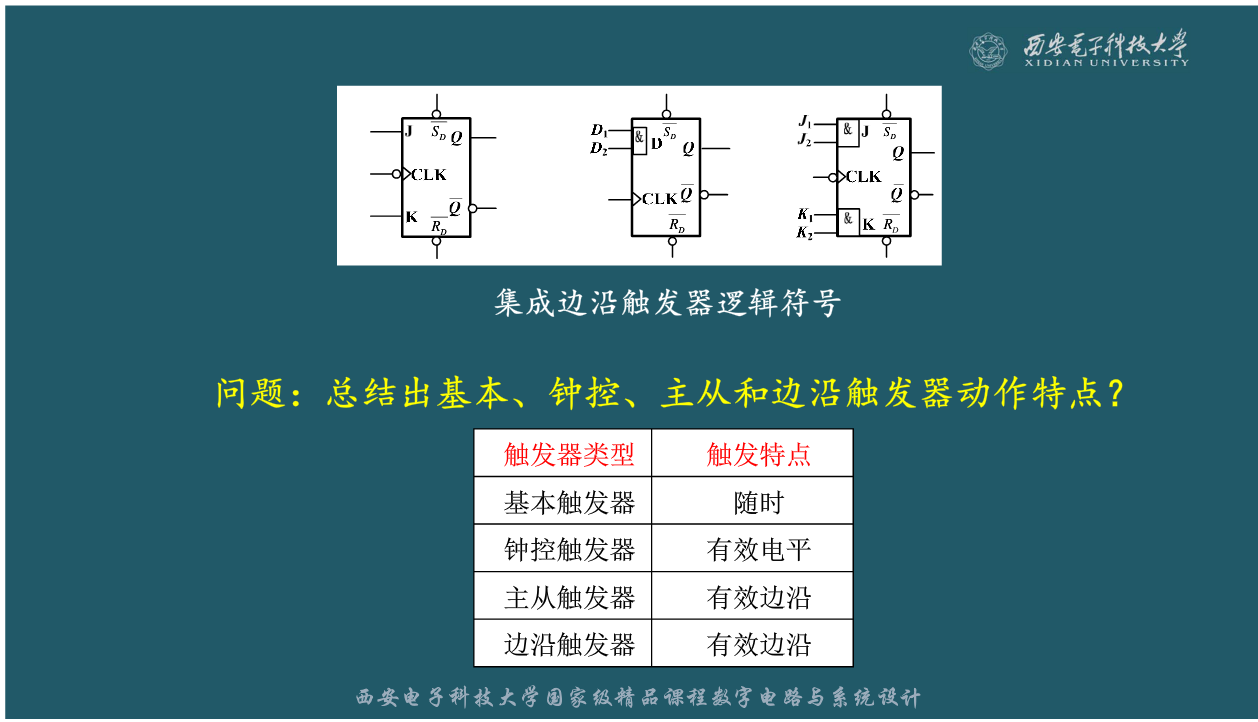

总结：边沿触发器，即没有遇到有效边沿时，为保持状态

遇到有效边沿时，输入才能发生对应的功能。

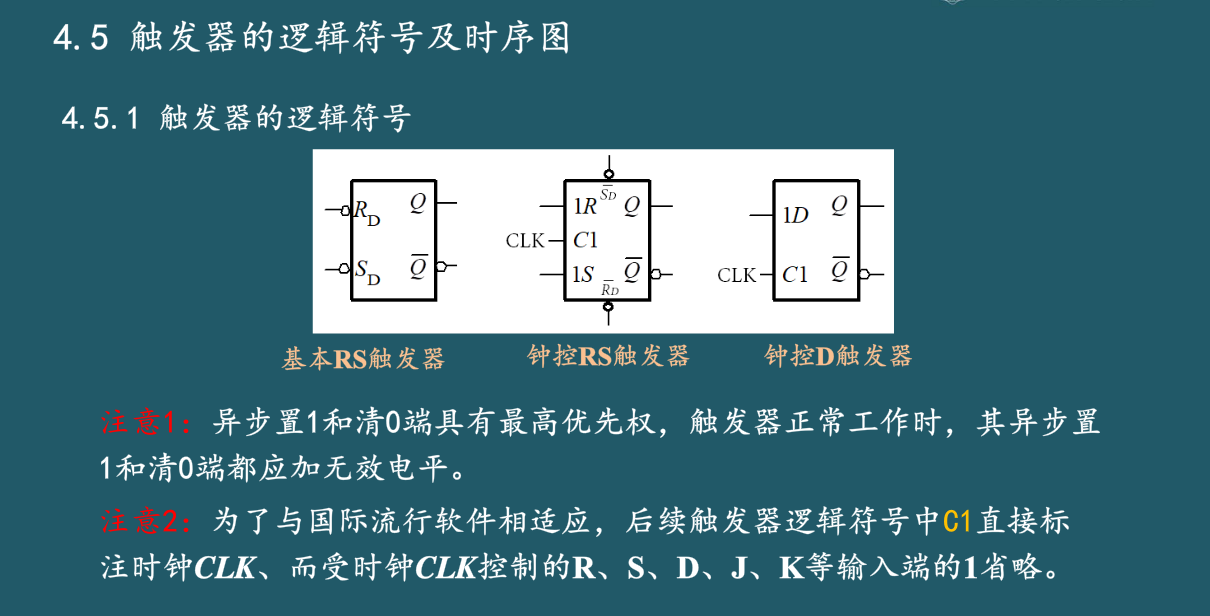

#触发器的逻辑符号以及时序图

注意CLK高电平有效，就代表高电平时RS可以发挥作用，低电平时触发器为保持状态。

钟空RS触发上下两个异步set 和reset是不收CLK控制的。因此他们具有最高优先权

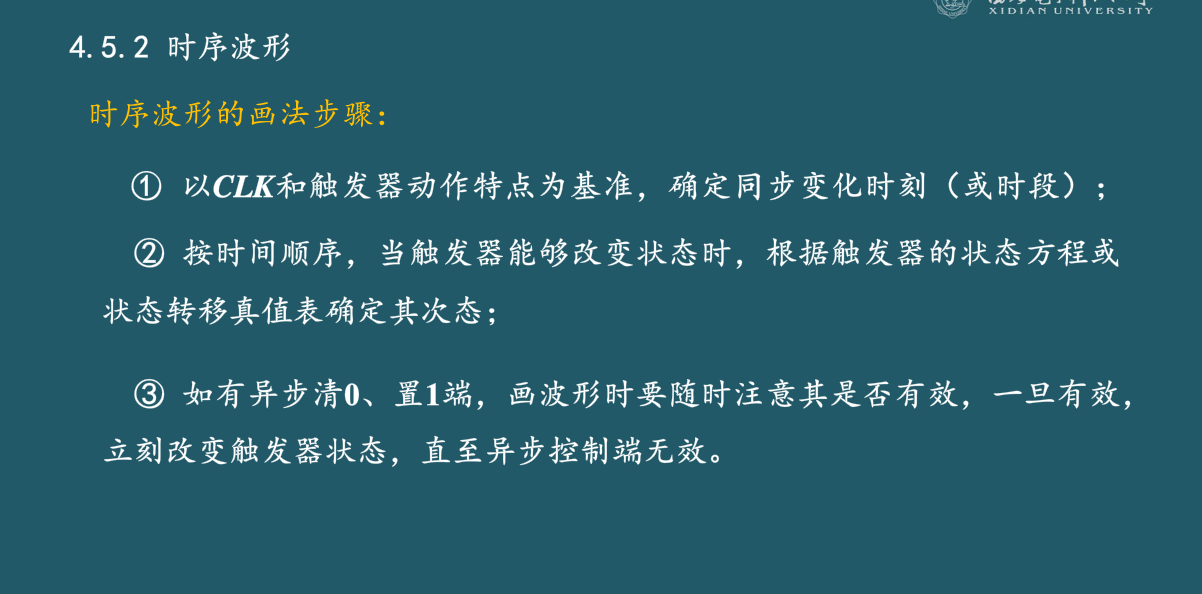

#时序波形

复习：常用触发器的触发方程，注意：只有当触发信号有效时（有效电平/有效边沿），我们才去计算这个触发方程。

当触发信号无效的时候，触发器都是保持状态。次态都等于现态。

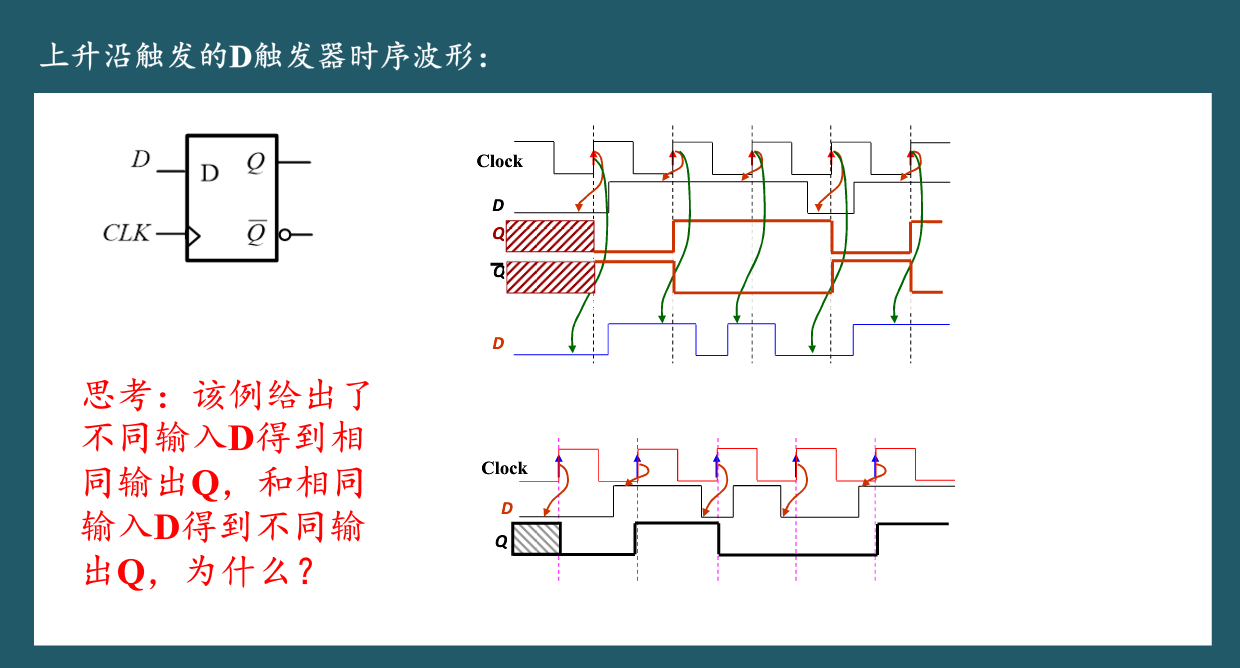

可以假设上升沿到来之前Q为0，也可以像上图画一个阴影表示Q为任意。

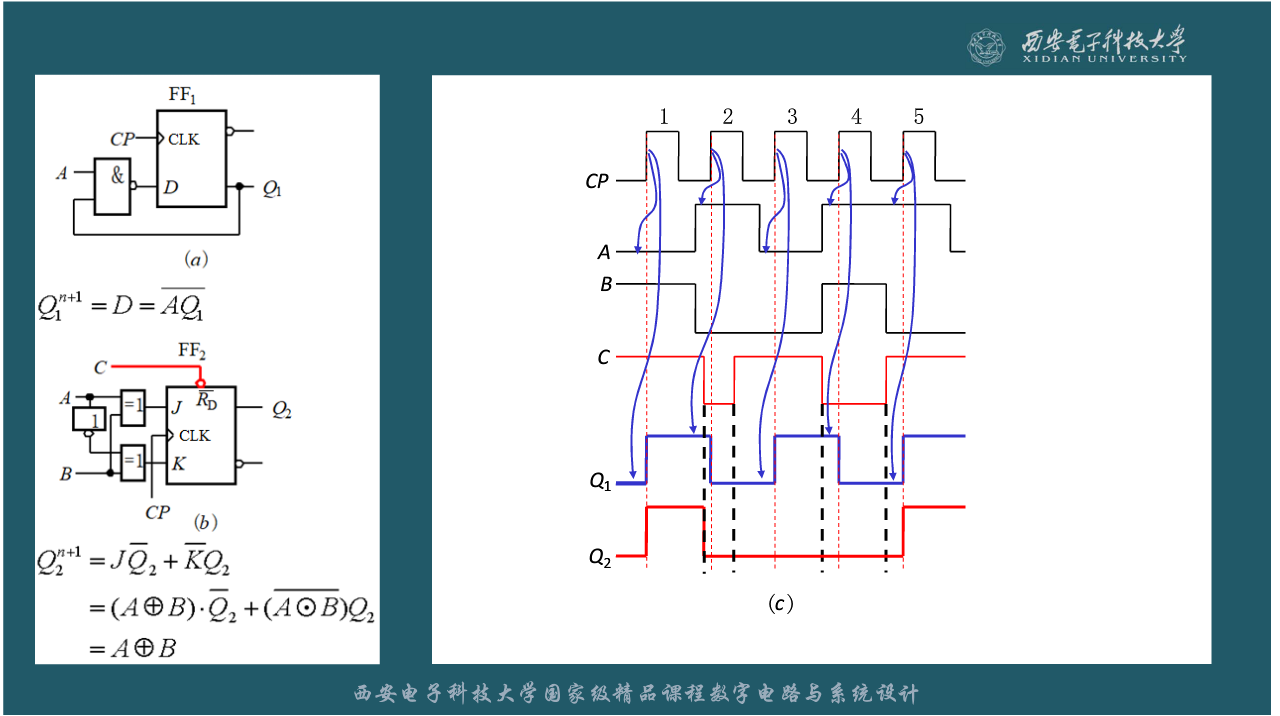

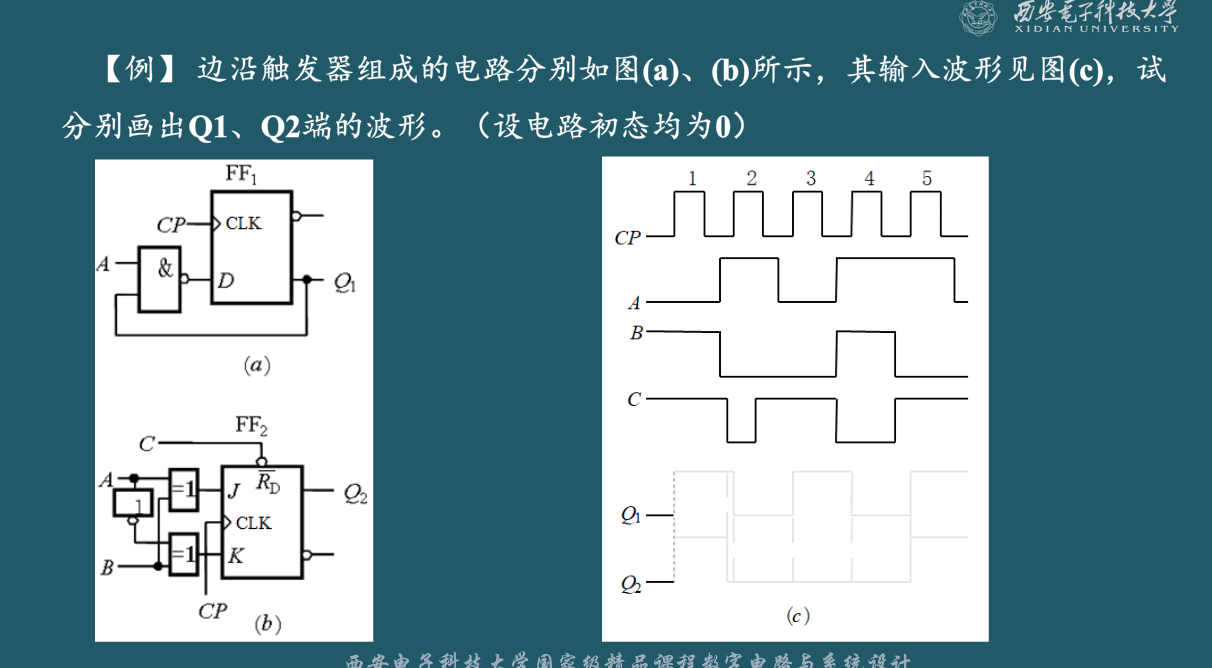

注意：C是异步Reset，优先级最高，不收CLK控制。可以在波形图中将异步信号有效时的次态先画出来。
