十进制计数器的动态显示电路设计

 设计任务：

设计由JK触发器、数据选择器、译码器和LED数码管构成的动态显示电路。

当然也可以不使用JK触发器，怎么简单怎么来，使用74LS161芯片是一样的，数据选择器选用74LS153芯片，译码器则选用CD4511芯片，而数码管要使用七段共阴极数码管。

CD4511：显示译码器

74LS153：是实现数据选择功能，即把多路数据中的某一路数据传送到公共数据线上，其作用类似于多个输入的单刀多掷开关。

74LS161：是一个四位二进制同步加法计数器

设计要求：

（1）用一个显示译码器驱动1个LED数码管，让该数码管依次显示4位十进制数；

（2）用四个显示译码器驱动四个LED数码管，让四个数码管轮流显示4位十进制数；

（3）每位十进制数以8421BCD码形式输入；

动态显示电路的设计思路：

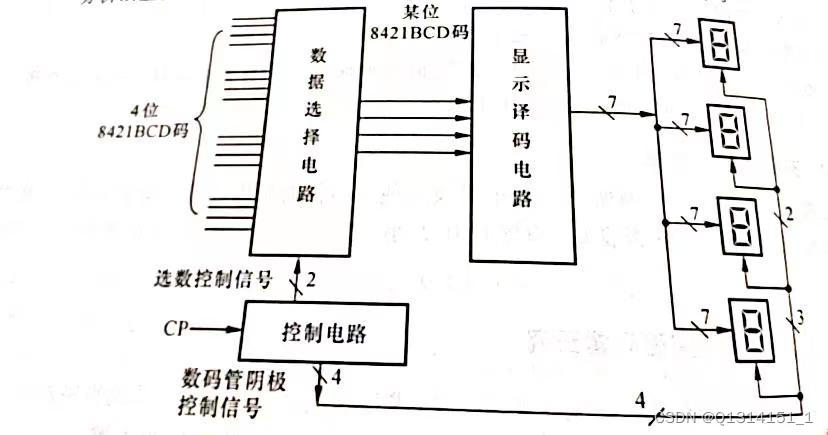

下图是动态显示的实现框图：

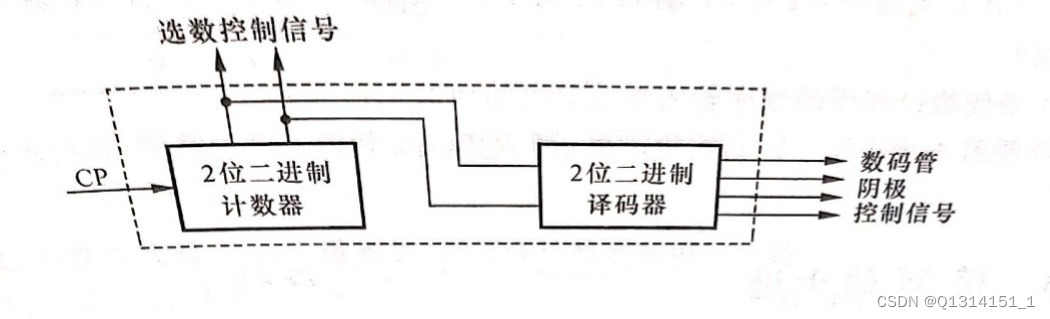

控制电路的设计思路：

控制电路的主要功能是CP脉冲信号的作用下，控制数据选择器选择电路依次输出4位BCD码，并同时控制对应数码管的阴极，使其接地而正常显示（在实验中也可不接数码管的阴极，也能让数码管正常）。

动态电路的设计框图：

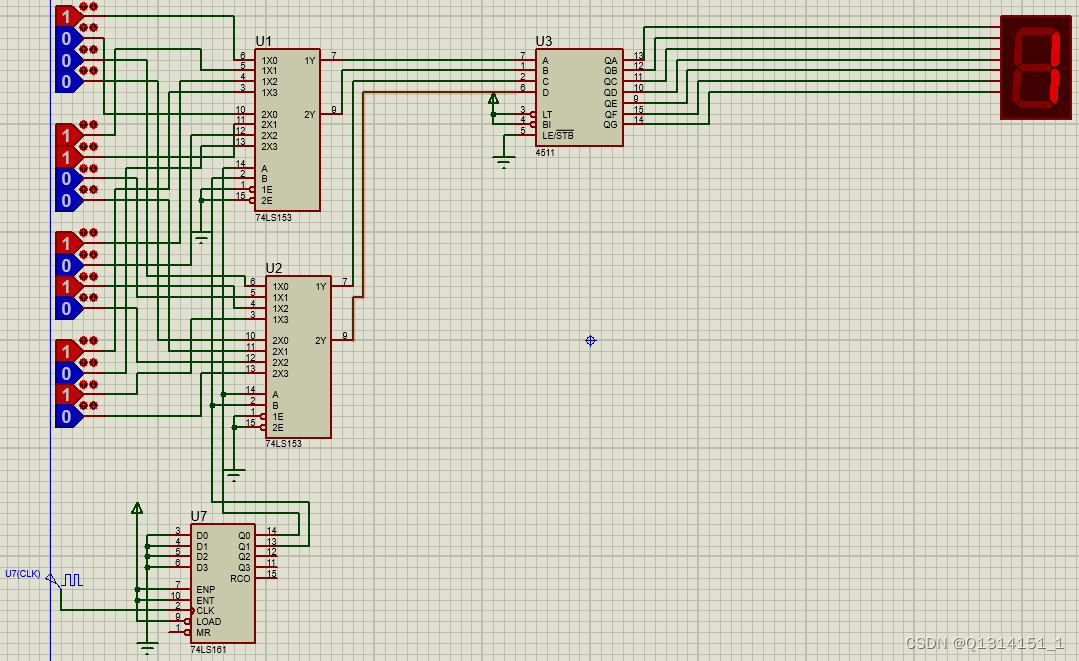

 Proteus绘制原理图与仿真

在设计之前要先在纸上绘制草图，确定逻辑关系是否正确，连接实物并进行检查、修改与调试。要求不管在连接实物还是仿真都能够实时改变一位十进制数或者4位十进制数，并验证电路的逻辑功能是否达到设计要求。

CP信号由 74LS161的CLK端进入由Q0、Q1送入U1、U2的A、B端。

计数器的输出状态一次是00、01、10、11，根据信号的不同，所选择的端口也不同。

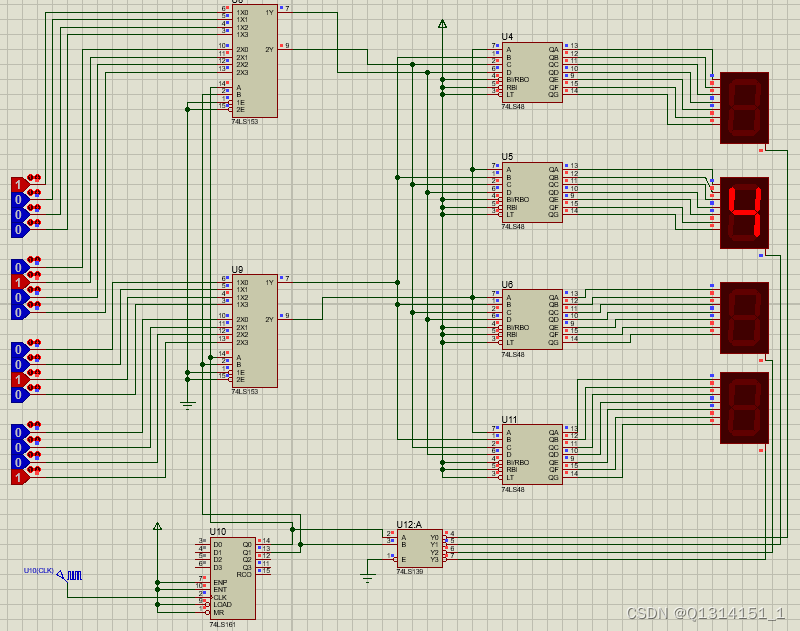

让四个数码管轮流显示4位十进制数

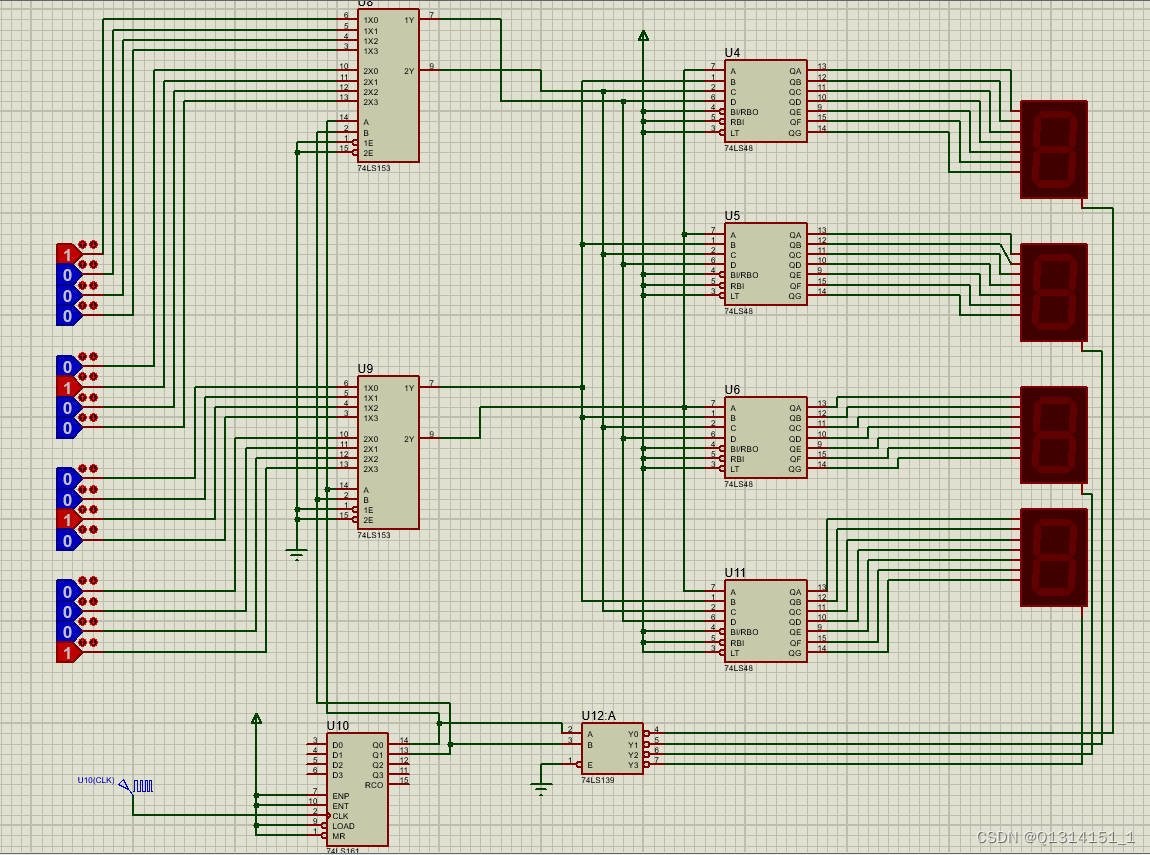

以上是用一个显示译码器驱动1个LED数码管，让该数码管依次显示4位十进制数；，下面是用四个显示译码器驱动四个LED数码管，让四个数码管轮流显示4位十进制数。

 基本原理都相同，但是芯片CD4511更换为74LS48，同时放上74LS139芯片控制对应数码管的阴极，使其接地而正常显示

 给的信号依次为8421，所以4个数码管上会轮流显示8421，例如：给出数字4531、7582、9683等，四个数码管上会轮流显示对应的数字，就代表着实验成功。
