在vivado中如何写仿真文件（testbench）？

目录

①点击“Add Sources”，在弹出的对话框中勾选“Add or create simulation sources”，点击“Next”继续。

 ②点击“Create File”，在弹出的对话框中给仿真源文件命名（命名规则与设计源文件一致），点击“OK”继续。

③点击“finish”

④点击“OK”

⑤点击“Yes”

 ⑥将新建的仿真文件“lianxi_003_sim”设置成顶层。

⑦在新建的“lianxi_003_sim”中根据“与”门的功能要求编写测试源代码

⑧project manager→run simulation→run behavioral simulation

 ⑨仿真结果

这里以组合逻辑“与”门为例来说明在vivado中编写仿真文件(testbench)的流程及注意事项。

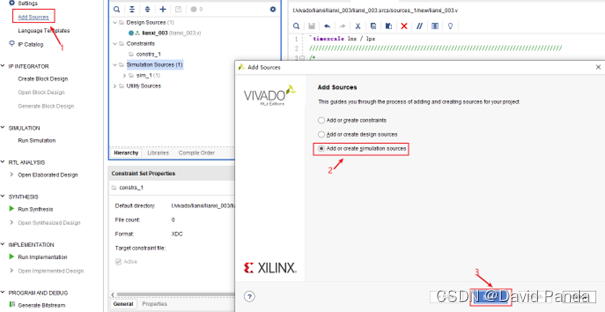

①点击“Add Sources”，在弹出的对话框中勾选“Add or create simulation sources”，点击“Next”继续。

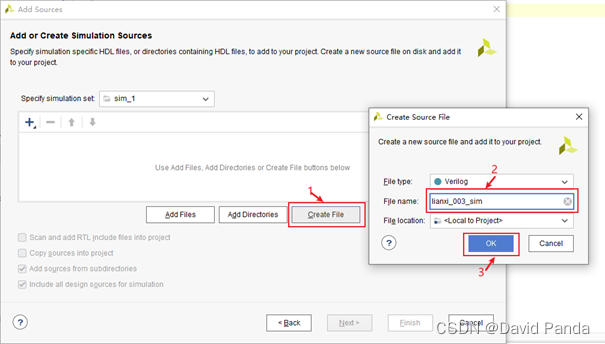

②点击“Create File”，在弹出的对话框中给仿真源文件命名（命名规则与设计源文件一致），点击“OK”继续。

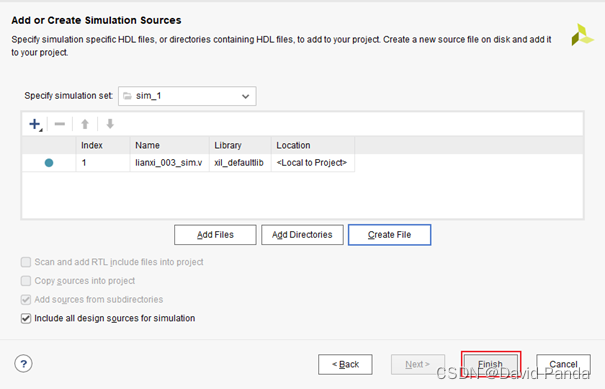

③点击“finish”

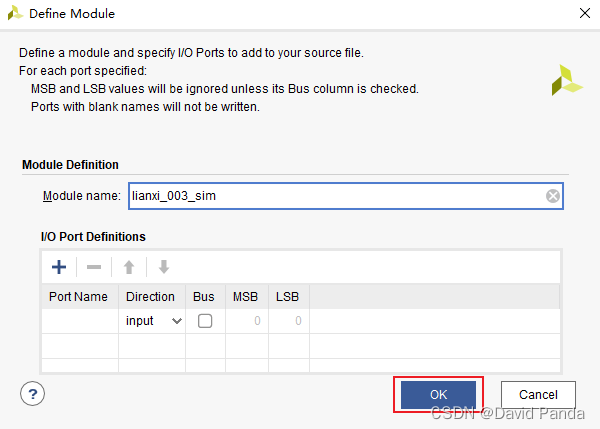

④点击“OK”

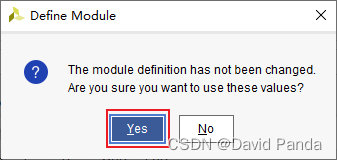

⑤点击“Yes”

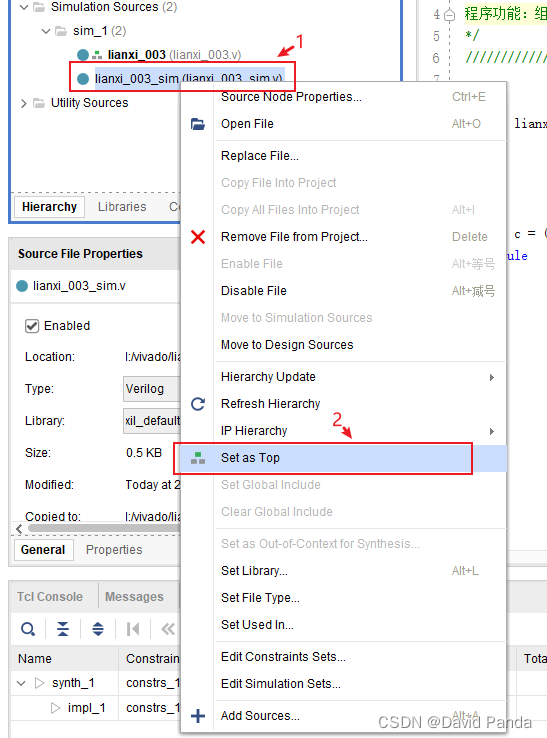

 ⑥将新建的仿真文件“lianxi_003_sim”设置成顶层。

⑦在新建的“lianxi_003_sim”中根据“与”门的功能要求编写测试源代码

表1    “与”门的真值表

“与”门的设计源文件：

`timescale 1ns / 1ps
//
/*
程序功能：组合逻辑“与”门
*/
//
module lianxi_003(
                    input       a       ,
                    input       b       ,
                    output      c
                 );
assign c = (a & b);
endmodule

 具体测试文件的编写规则、含义在“lianxi_003_sim”的注释中已经说明。

///
/*
程序功能：给设计源文件及功能编写仿真文件，验证设计是否满足要求。
*/
///
//1、设置仿真时间单位
//格式“`timescale 1ns / 1ps”，其中时间单位“1ps”
`timescale 1ns / 1ps
module lianxi_003_sim();
//2、定义信号类似
//与设计源文件对应，对应规则：一般输入信号定义为reg，输出信号定义为wire
reg a;
reg b;
wire c;
//3、例化设计源文件
//注意第一个名字为设计源文件名，第二个满足源文件命名规则即可，这里为了方便起，和设计源文件同名。
lianxi_003 lianxi_003 (
            .a(a),
            .b(b),
            .c(c)
            );
//4、添加激励（测试条件）
initial
begin
    a = 0;
    b = 0;
    #500;
    a = 0;
    b = 1;
    #500;
    a = 1;
    b = 0;
    #500;
    a = 1;
    b = 1;
    #500;
end
endmodule

⑧project manager→run simulation→run behavioral simulation

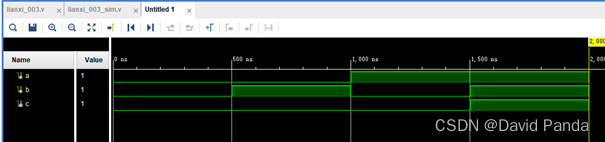

 ⑨仿真结果

同“与”门的真值表对比，验证了所设计的“与”门的正确性。
