matlab-simulink-upsample用法（2）

这次简单描述一下upsample的用法，该模块如同其名字——上采样或升采样。

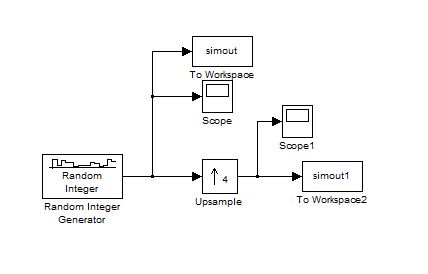

我们做一个简单的测试，做模型如下：

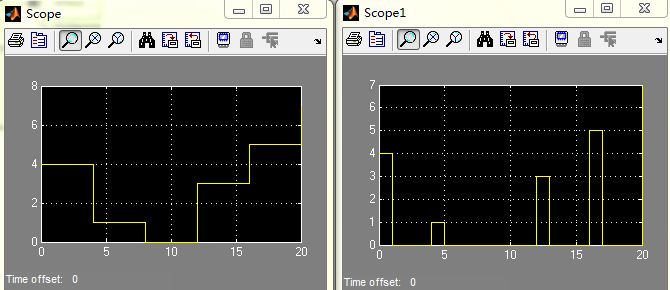

我们将随机整数发生器设置为8进制，采样时间为4。我们将仿真时间定为20，接下来我们观察一下scope和scope1：

采样时间似乎变成原来的1/4了。

我们再来看看workspace里的数据（workspace用法在http://www.cnblogs.com/Godsake/archive/2012/05/12/2497164.html）：

simout输出数据：

simout1输出数据：

每个输出数据间插入了3个零，当然这也就是将采样时间缩短为原来的1/4，从频率上看，频率变为原来的1/4。同时数据长度也变为原来的四倍。

这里需要注意一点，4倍升采样后，功率也变为原来的1/4，如果需要，可以增加增益等方法处理。

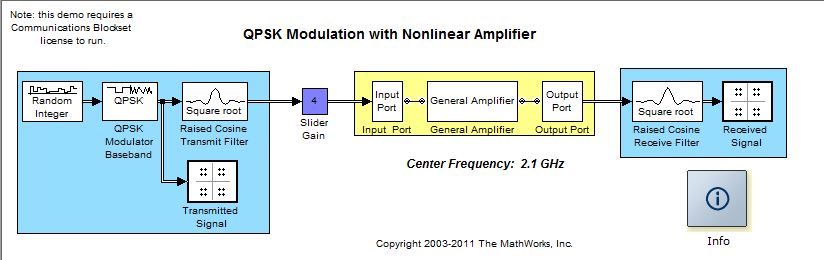

我们来看matlab中一个自带的model（2011b，matlab7中也有该model），进入help，输入qpsk，在右上角有“OPEN THIS MODEL”：

我们选择根余弦滤波器（关于根余弦滤波器请自行查阅资料），会发现其中便有upsample选项，该选项为8。我们稍微修改一下这个model。

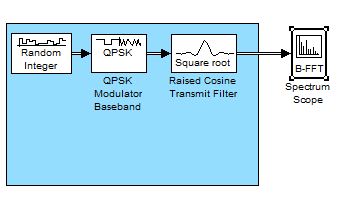

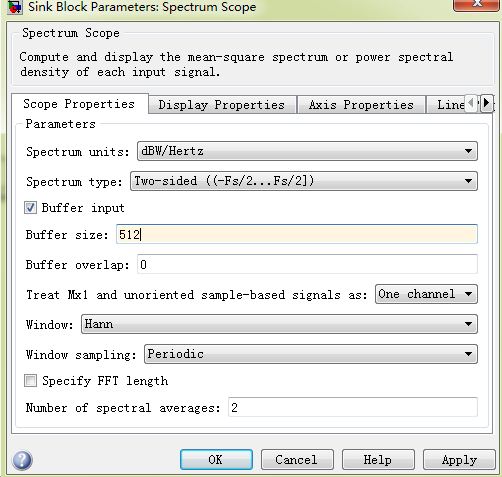

右边接收部分都删掉，星座图也删掉，接一个spectrum模块，其中设置为：

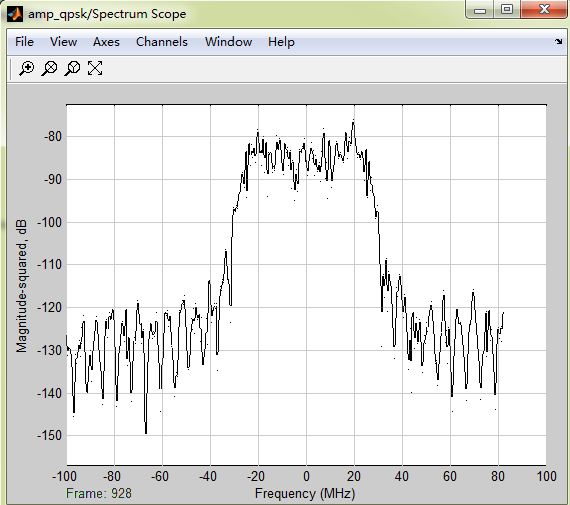

一下分别为8倍，4倍和2倍升采样频谱图：

可以看出，频率被压缩了，若不加升采样，频谱将是全频段的，对于调制会产生交叠。该model对qam调制同样适用。

simulink中还有downsample这个模块，基本上是upsample的逆过程。

以上是我对upsample模块的理解，有不足之处欢迎批评指正。
