概述

这个系列的博文已经写过了两篇，分别是通过仿真和综合认识D触发器（Verilog HDL语言描述D触发器）和通过仿真和综合认识JK触发器（Verilog HDL语言描述JK触发器），分析的方法是完全并行的。

这里再看一下T触发器。

Verilog HDL程序描述

//设计1为T触发器，带有异步复位信号
module t_trigger(clk,t,rst,q);

input clk, t, rst;
output q;
reg q;

always@(posedge clk or posedge rst)
begin
	if(rst)              //复位信号有效， 输出清零
		q <= 1'b0;
	else if(t == 1'b1)  //t为1时，输出翻转
		q <= ~q;
	else                //否则，输出保持
		q <= q;

end


endmodule

测试文件

//1位T触发器的测试文件
`timescale 1ns/1ps
module t_trigger_tb;

reg t;
reg clk;
reg rst;
wire q;

//时钟信号产生，周期为20ns
always
begin
	#10 clk = ~clk;
end

//初始化
initial
begin
	clk = 1'b0;
	rst = 1'b0;
	t = 1'b0;
	#30 rst = 1'b1;
	#10 rst = 1'b0;
	#30 t = 1'b1;
	#40 t = 1'b0;

end

t_trigger u1(.clk(clk), .rst(rst), .t(t), .q(q));

endmodule

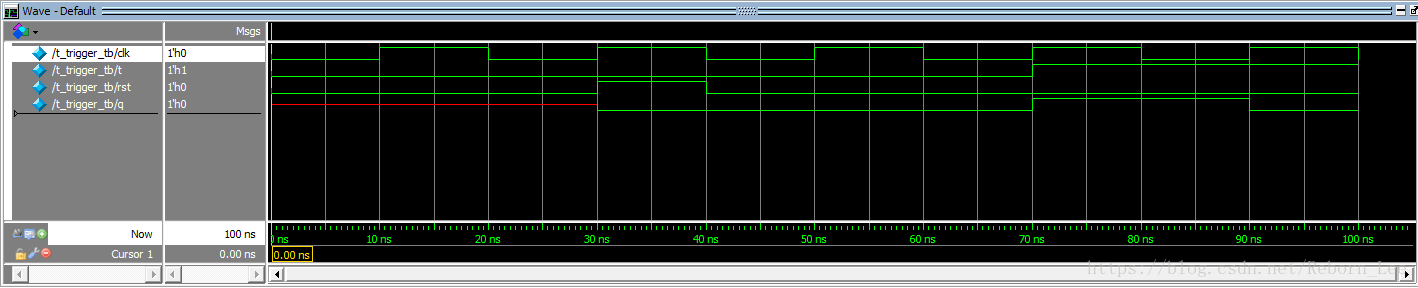

仿真波形

从波形可以看出，前30ns的输出值不确定，这也在预料之内，由于此刻没有复位，所以输出值处于未知，所以直到复位前都将是不确定状态。后面也可以看出，T触发器的作用就是，时钟上升沿触发时刻，t 为0 时，输出保持，t为1时，输出翻转。

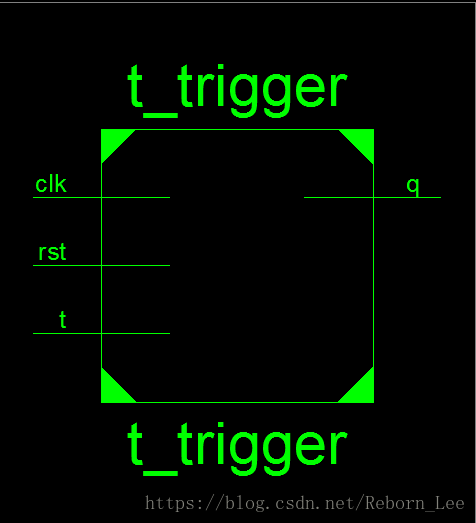

综合后：

寄存器转换级电路（Register Transfer Level）

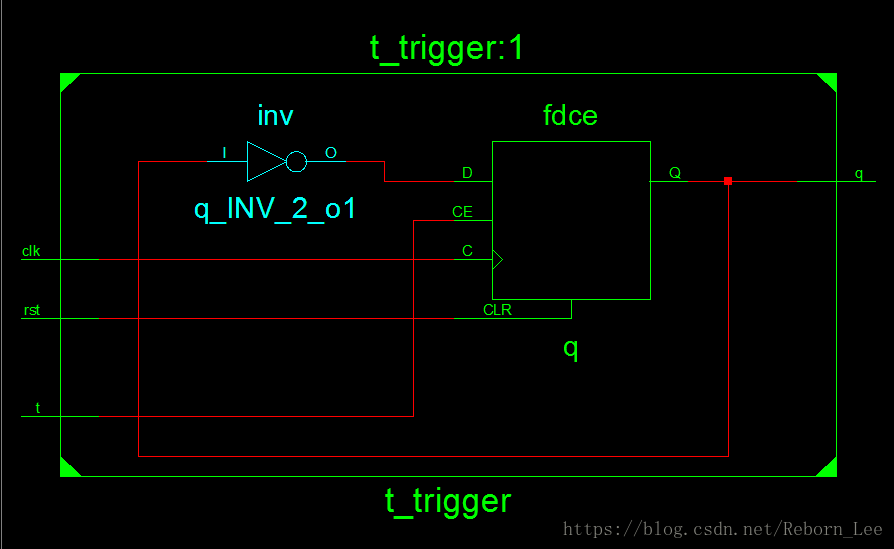

展开后：

这个电路比较有意思了，不复杂，由于是在FPGA中综合出来的电路，所以这个T触发器同样是由D触发器组成的，CE为使能端，CE与t相连，当t（CE）为1时，D触发器工作，由于D触发器的输出q经过一个反相器后与输入d相连，所以此时，输出q为q的前一个状态的翻转，即 $q^{n+1} = sim q^{n}$ 。
