概述

关于simulink中使用到repeating squence应当注意的点

啊啊啊啊正式成为了一名研究生，日子真难过哦~~~
在赶pre的ddl的夜晚，成功卡在了仿真的第一步：想要用spwm的同相载波调制方法来调制T型三电平逆变器，结果拉出了两个repeating squence后，死活搞不出两个正常的三角载波。。。。。。
two hours later…
终于解决了：
（1）
在这里插入图片描述
（2）

（3）

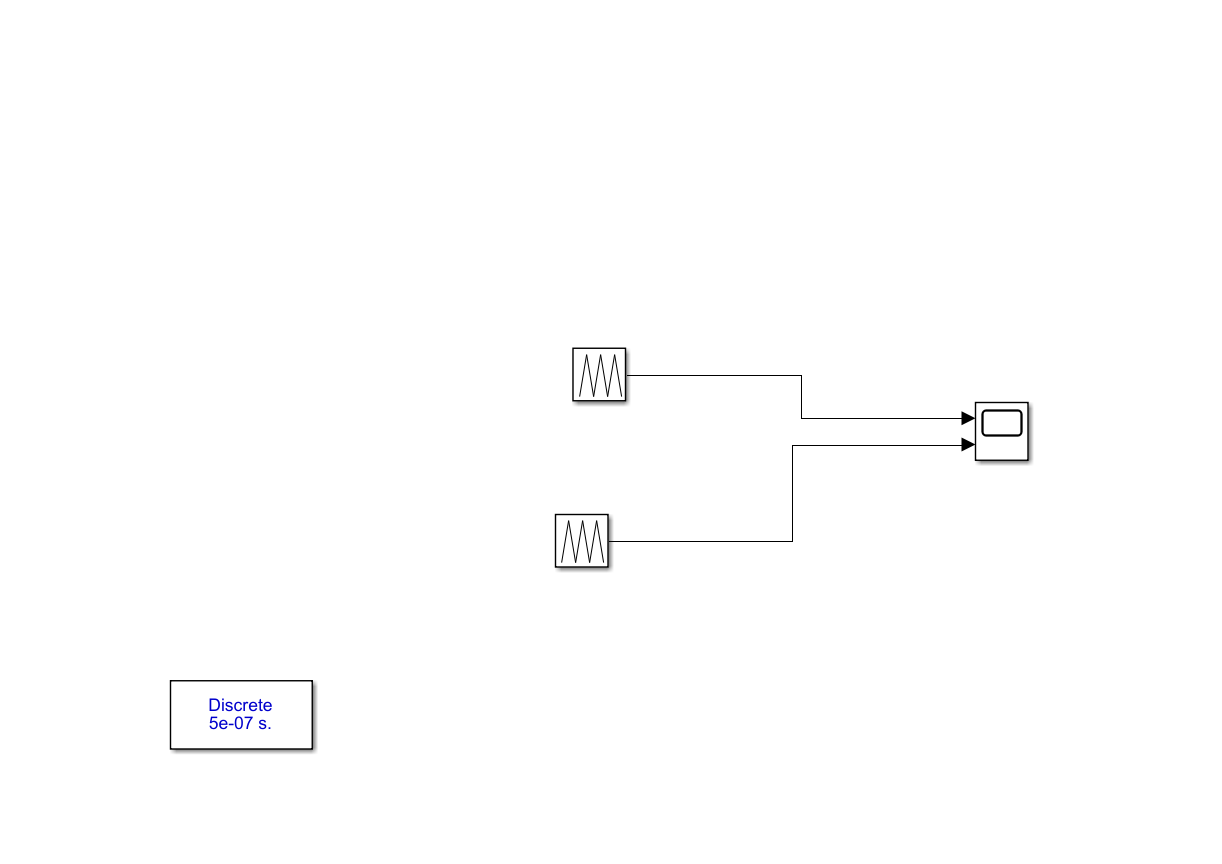

图1中，powergui设置为离散模式，采样周期过大会影响到三角波形；
图2中，是本次设置的三角载波频率和幅值；
图3中，solver一般设置为不定步长，ode23tb；默认max step size为auto，一般情况下可以成功出现等腰三角形，但本次仿真中，时可时不可。。。
在这里请允许我花20s吐槽一下matlab这个神仙软件enmmm
因此，尝试将max step size设置为1e-6，果然，成功了。再往大变成-5，-4，波形再次错误，三角的顶被削掉了一部分；往小变成-7，-8，当然是OK的。
暂时就这样，不多扯，继续肝…
