概述

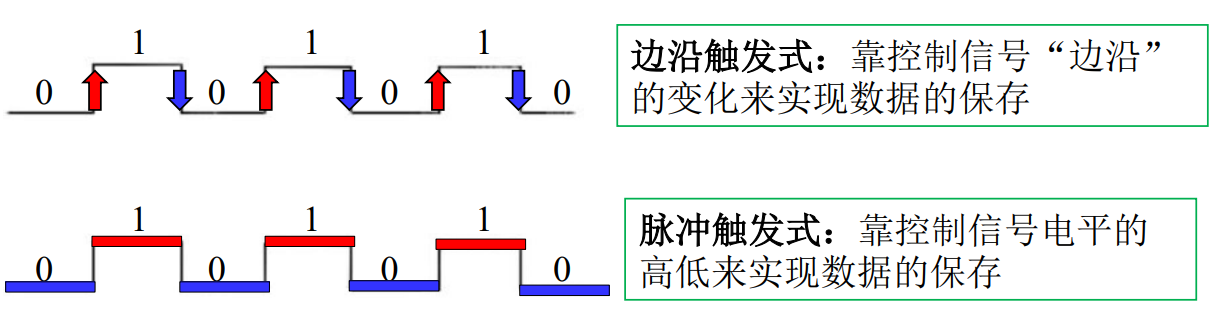

初看这张图可能会感到有些费解，可能不太理解脉冲触发和边沿触发之间的区别。这里我们可以以主从RS触发器和边沿D触发器为例子来分析两种触发方式的区别。

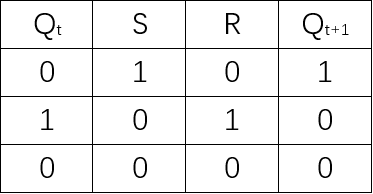

针对主从RS触发器，当C=1时，主锁存器输出随输入S和R不断变化。如上图所示，假设主锁存器输入S为1，R为0，此时主锁存器输出Q被置位为1；当S变为0，R变为1，Q复位为0；当S和R都变为0，则Q保持不变为0。若此时C由1变为0，则从锁存器接收主锁存器的输出，整个触发器输出为Q等于0。由此看来，触发器最终输出的结果与整个C=1期间的输入信号变化有关，而非只与下降沿到来时刻S和R的值有关。因为如果当下降沿到来的时刻S=R=0，单看S和R，无法直接知道输出Q的取值，必须要考虑前一时刻的Q。

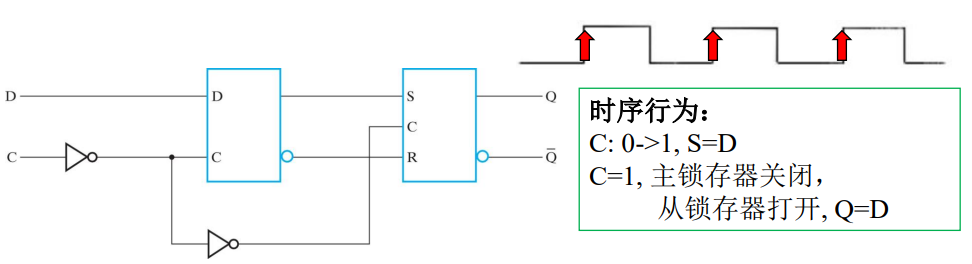

而对于边沿D触发器，相当于输入只有01和10，最终的输出Q就是下降沿或者上升沿到来时刻输入D的值，只需考虑当前时刻的输入值。

由此观之，两者的区别就在于主锁存器的区别，一个是带输入控制的SR锁存器，一个是D锁存器，前者输出要考虑整个C=1期间输入的情况，而C=1时后者输出Q就等于输入D。脉冲触发和边沿触发这两个短语很形象地形容了这一区别。
