一、实验目的

1. 安装 Multisim 软件及其与 Basys 3 连接的软件

2. 学会在 Multisim 中进行数字电路仿真

3. 验证逻辑门电路的逻辑功能

4. 学会将电路下载到 Basys 3 硬件中查看运行结果。

二、实验仪器设备

软件：Multisim 14.1 Education Edition

软件：Xilinx ISE

硬件：Digilent Basy

三、实验设计过程

基本要求：

SW0和SW1作为两输入与门的输入端，LED0作为该与门的输出，SW2,SW3作为两输入或门的输入端，LED1作为该或门的输出，给出该电路的测试，完成以下实验现象记录表。

设计过程：

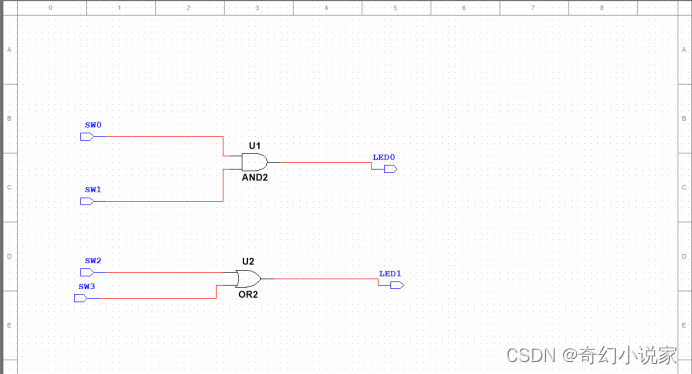

添加SW0、SW1、SW2、SW3、LED0、LED1，按要求连接如下图所示：

进阶要求：

任选其他2个两输入的逻辑门进行简单的PLD设计，要求同上。

设计思路及过程：

用SW0和SW1作为两输入与非门的输入端，LED0作为该与门的输出，SW2,SW3作为两输入或非门的输入端，LED1作为该或门的输出，给出该电路的测试，完成实验现象记录表。

添加SW0、SW1、SW2、SW3、LED0、LED1，按要求连接如下图所示：
