使用Quartus II9.0验证74138译码器

验证74138译码器

在建立一个project后先建立一个Block Diagram工程
首先建立一个project后先建立一个Block Diagram文件

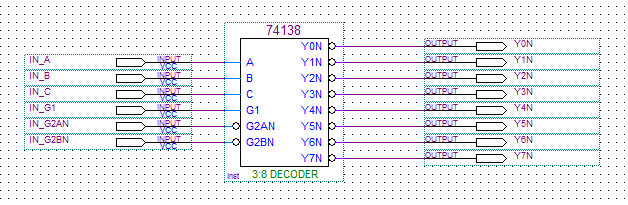

即创建一个BDF文件,双击BDF空白处,添加组件符号。
在这里插入图片描述

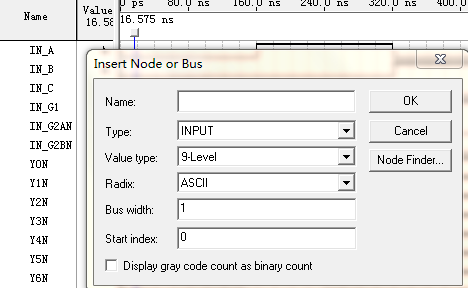

然后编译后创建一个vwf文件,在vwf文件中, 双击name下空白处,点击node finder然后对其添加 输入,输出管脚,下一步进行设置输入值。
在这里插入图片描述

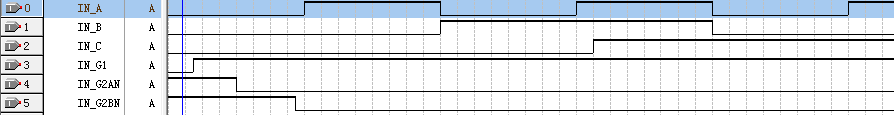

利用左侧工具或者双击输入波形设置输入值在这里插入图片描述
例如设置成如图所示
在这里插入图片描述

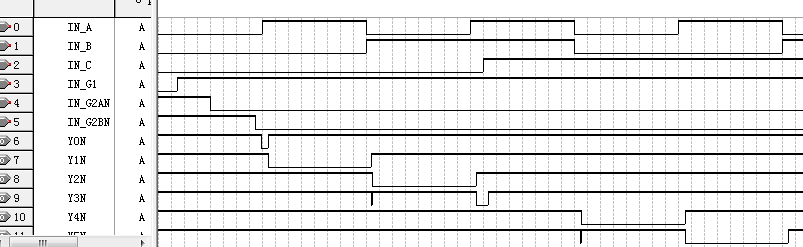

点击编译后最后仿真完成验证74138译码器
在这里插入图片描述
从上图中可以看到, 仿真结果和74138的数据手册描述一致,并且输出信号中存在着组合逻辑的竞争与冒险
