BLE的天线设计推荐使用 IFA 和 MIFA 这两种 PCB 天线。BLE 应用中的低速率和典型的辐射围范使这两种天线特别有用。这些天线既便宜又容易设计，这是因为它们是 PCB 的组成部分，并且能够在 150 至 250 MHz 的频段范围内提供良好的性能。

建议将 MIFA 天线使用在仅需极小的 PCB 空间的应用中，如无线鼠标、演示机等等。对于 IFA 天线，建议将其应用在要求天线一侧的尺寸远小于另一侧的尺寸的应用中，如心率监视器。大多数 BLE 应用中使用的是 MIFA 天线。

蛇形倒 F 天线 (MIFA)

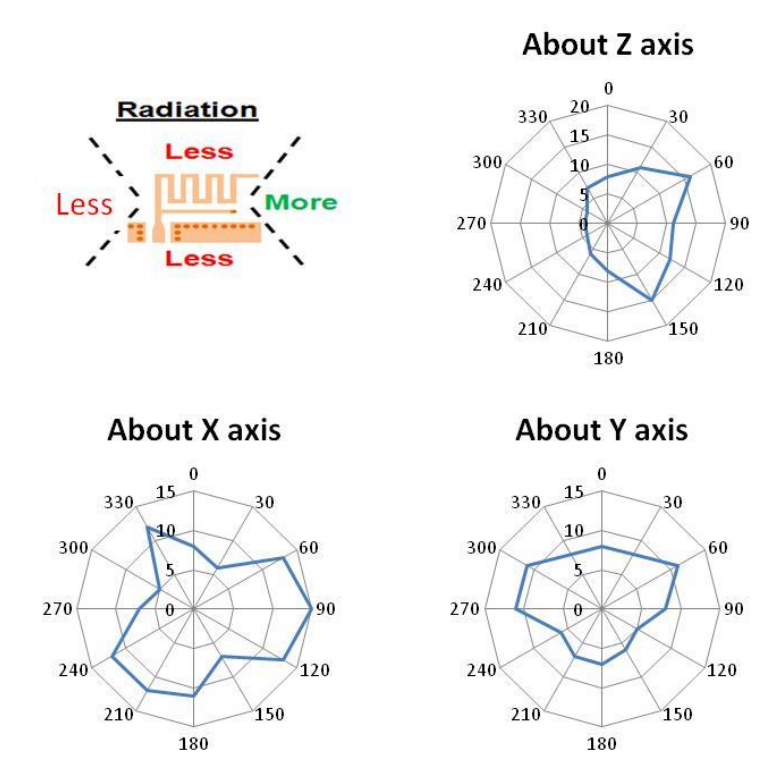

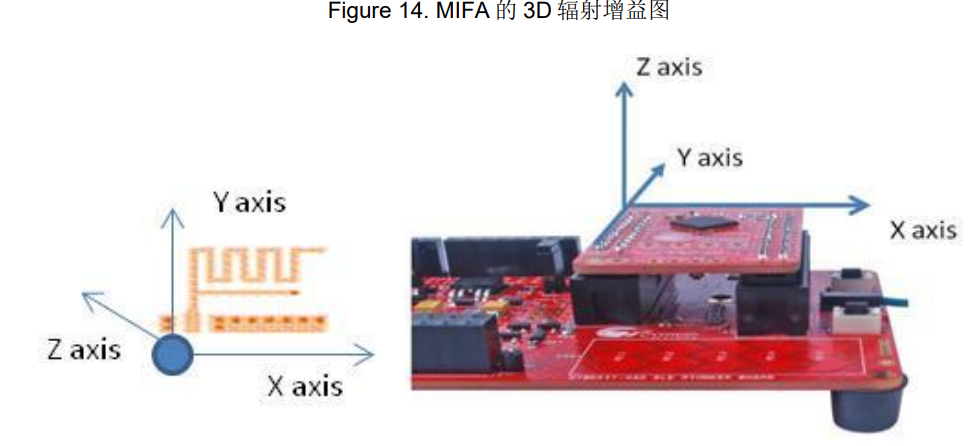

MIFA 是一种普通的天线，被广泛地使用在各个人机接口设备 (HID) 中，因为它占用的 PCB 空间较小。

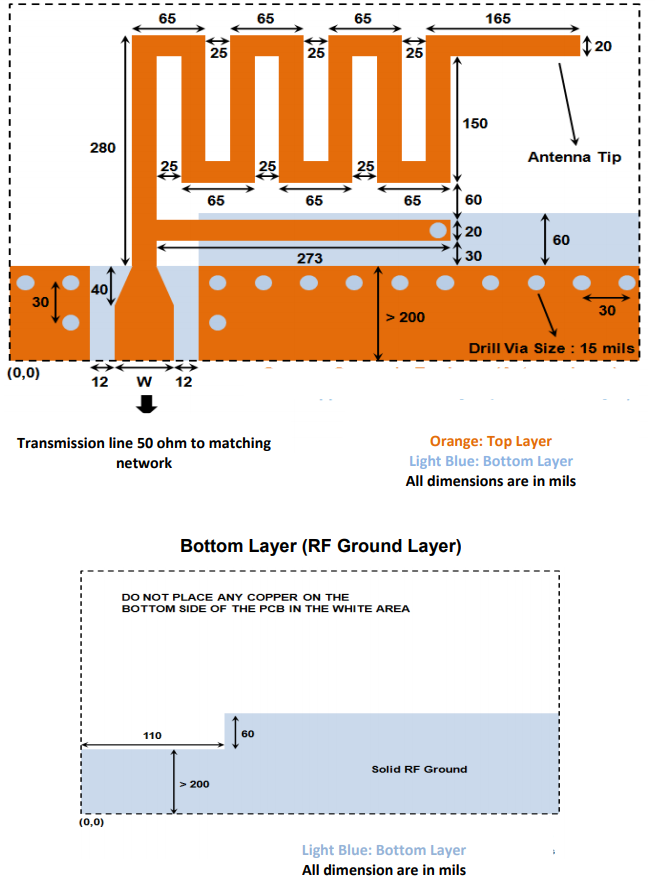

天线馈电的考量

W”的值是可改变的主要参数，它取决于 PCB 堆栈间隔，它表示 RF 走线 (传输线) 的宽度。

对于为天线馈电更短的 PCB 走线，W宽度要求是比较宽松的。只要确保天线走线的宽度和天线馈电接点的宽度相同。

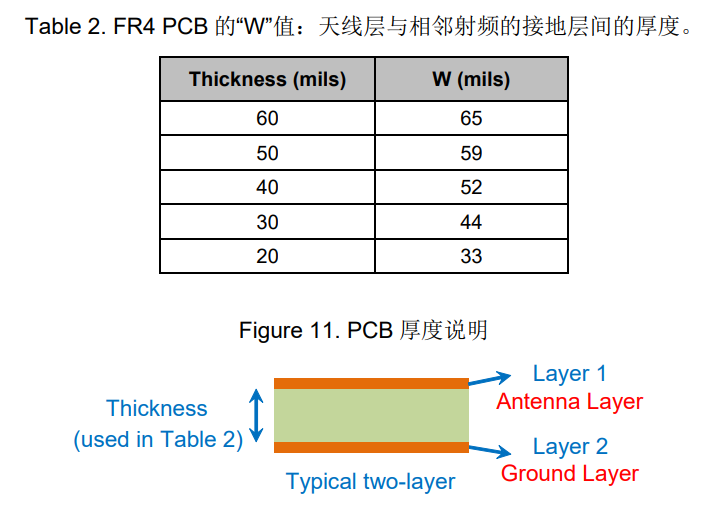

Table 2 显示的是双层 FR4 PCB 顶层和底层间厚度的“W”值 (相应的介电常数为 4.3)。顶层包含了天线走线；

而底层则是包含了 RF 接地层的下一层。底层的余下 PCB 空间可以作为信号接地层使用 。

天线长度的考量

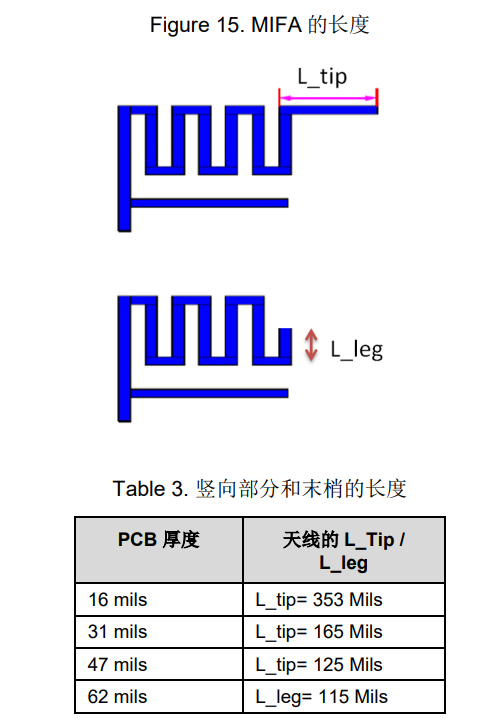

根据 PCB 的不同厚度，需要调整 MIFA 天线的长度，这样才能调整天线辐射的阻抗和频率选择。根据不同的电路板厚度，赛普拉斯提供了 Table 3 中的各天线长度。

请注意，原始天线应该从全长天线开始。根据电路板厚度的不同，天线需要调整长度。我们不能像减少长度那样容易地在板上增加长度。应将 Table 3 作为指导，以检查给定板厚度的天线的最终长度而非确切数字。长度切割是调整天线的快速方法。如果客户有足够的空间来放置匹配的网络组件和天线调谐能力，我们建议使用匹配网络而不是长度调整。
