概述

转载:http://www.sohu.com/a/224702657_100121146

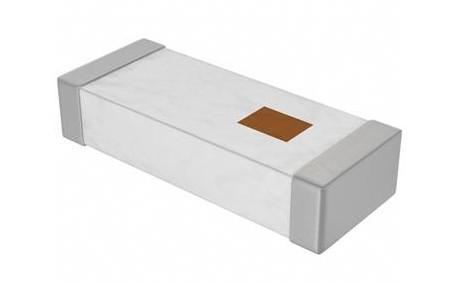

陶瓷天线是一种适合于蓝牙装置使用的小型化天线。下面云里物里给大家介绍下这三种天线有什么区别。

陶瓷天线又分为块状陶瓷天线和多层陶瓷天线。

块状天线是使用高温将整块陶瓷体一次烧结完成后再将天线的金属部分印在陶瓷块的表面上。而多层天线烧制采用低温共烧的方式讲多层陶瓷迭压对位后再以高温烧结,所以天线的金属导体可以根据设计需要印在每一层陶瓷介质层上,如此一来可以有效缩小天线尺寸,并能达到隐藏天线目的。由于陶瓷本身介电常数比pcb电路板的要高,所以使用陶瓷天线能有效缩小天线尺寸。

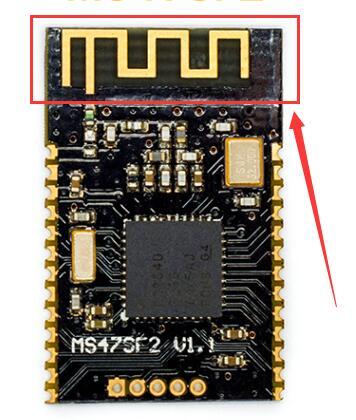

PCB天线是指无线接收和发射用的PCB上的部分。

发射时,它把发射机的高频电流转换为空间电磁波;接收时,它又把从空间获取的电磁波变换成高频电流输入接收机。它的优点是:空间占用较少,成本低廉,不需单独组装天线,不易触碰损坏,整机组装方便,但有代价---牺牲性能。

缺点是:单个天线场型很难做到圆整,插损高,效率相对低下,容易遭到主板上的干扰。

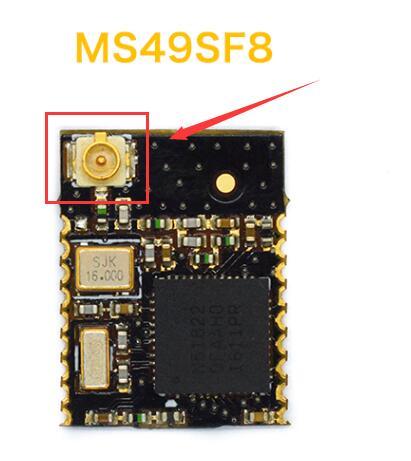

IPEX天线是一种作为射频电路和天线的接口,被广泛应用于无线局域网(WLAN)相关产品单板上。

它的优点是:场型能控制更好,插损低,信号的方向指向性好,效率高,抗干扰能力强,能减少受到主板上的干扰,而且不用太多的调试匹配,作为终端制造者,只需要外面接一个IPEX的天线即可;

当然也有弊端:成本叫高,组装起来比较麻烦
