在 智能车竞赛信标组的信标 中，需要调频无线信号发送。调频无线信号的频率为95.0MHz。现有的发射方案的天线是固定在金属外壳上，发射的效率低。下面对于两款无源螺旋天线进行对比。

▲ 两款天线对比

^{▲ 两款天线对比}

01天线的尺寸

1.小型天线：

长度：24.48mm
螺旋直径：4.46mm

2.大型天线：

长度：69.15mm
直径：8mm

02天线发送效果对比

1. 实验条件：

两款天线连接在同一信标的发送天线上。在相距三米的距离，使用DSA815通过20厘米的拉杆天线测量接收到的95MHz的频谱峰值，对比两款天线发送的效果。

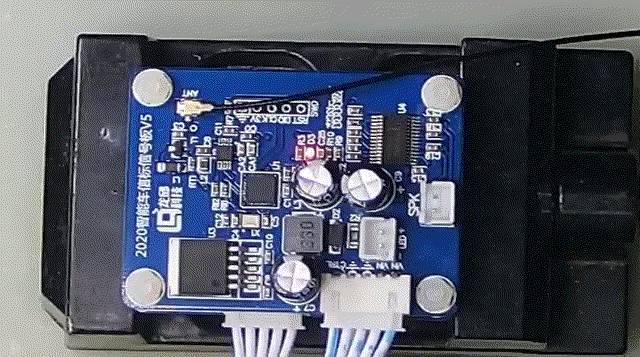

▲ 信标驱动模块

^{▲ 信标驱动模块}

DSA815测量条件：

起始频率：94.5MHz，结束频率：95.5MHz
RBW：3kHz, VBW:3kHz

2. 测量结果：
下面是没有信号发送的是接收到的背景频谱。
▲ 没有信号发送是的背景无线频谱

^{▲ 没有信号发送是的背景无线频谱}

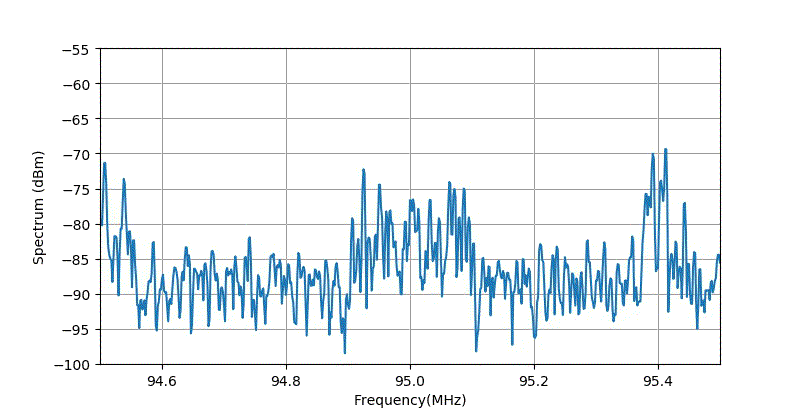

▲ 使用小型天线发送时接收到的频谱

^{▲ 使用小型天线发送时接收到的频谱}

（2）大型发射天线：

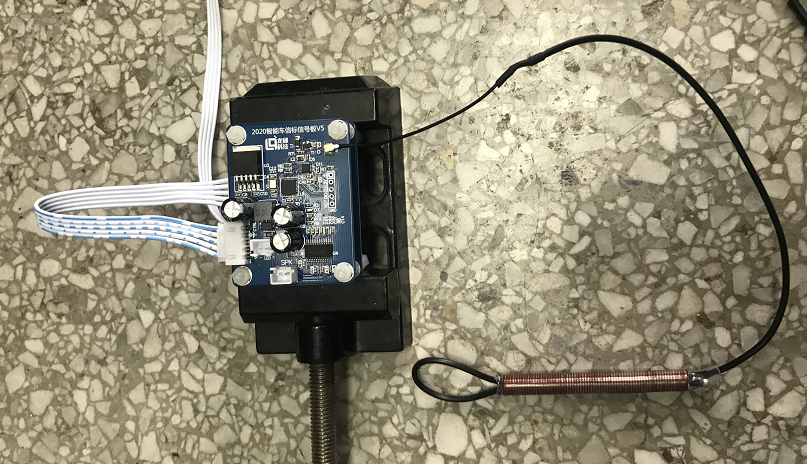

▲ 使用大型发送天线

^{▲ 使用大型发送天线}

▲ 使用大型天线发送时接收到的频谱

^{▲ 使用大型天线发送时接收到的频谱}

（3）使用软线天线

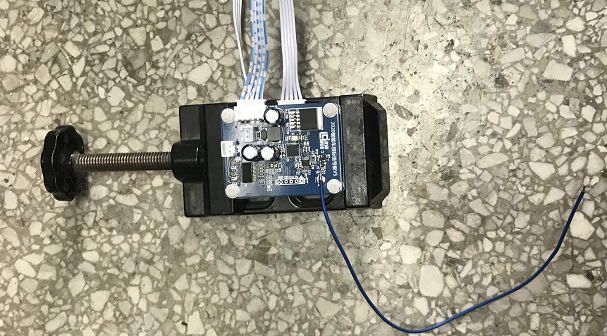

▲ 焊接上软线天线（23厘米）

^{▲ 焊接上软线天线（23厘米）}

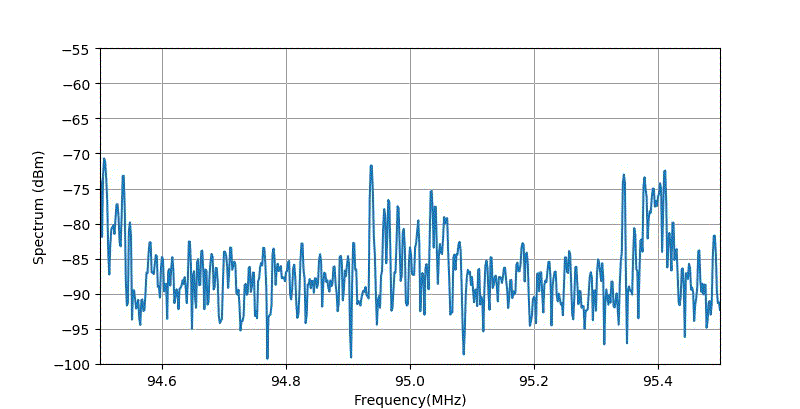

▲ 只使用长度为15厘米的多股软件接收到的频谱

^{▲ 只使用长度为23厘米的多股软件接收到的频谱}

（4）软件接在外壳上：

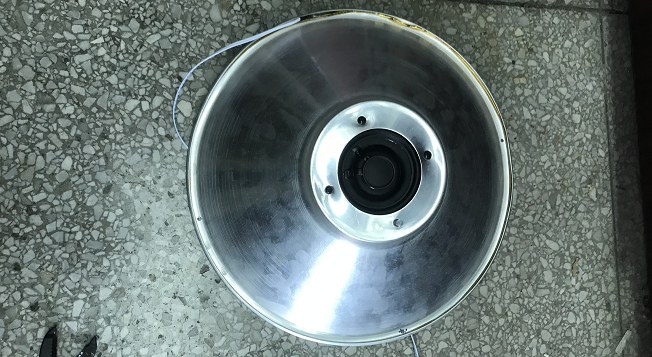

▲ 软线天线连接在外壳上

^{▲ 软线天线连接在外壳上}

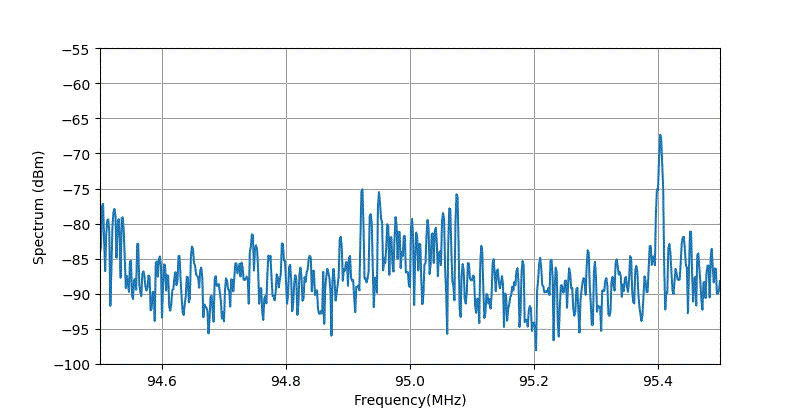

▲ 将天线贴在信标金属壳上，并盖在驱动器上面

^{▲ 将天线贴在信标金属壳上，并盖在驱动器上面}

（5）软件朝上暴露在空中：

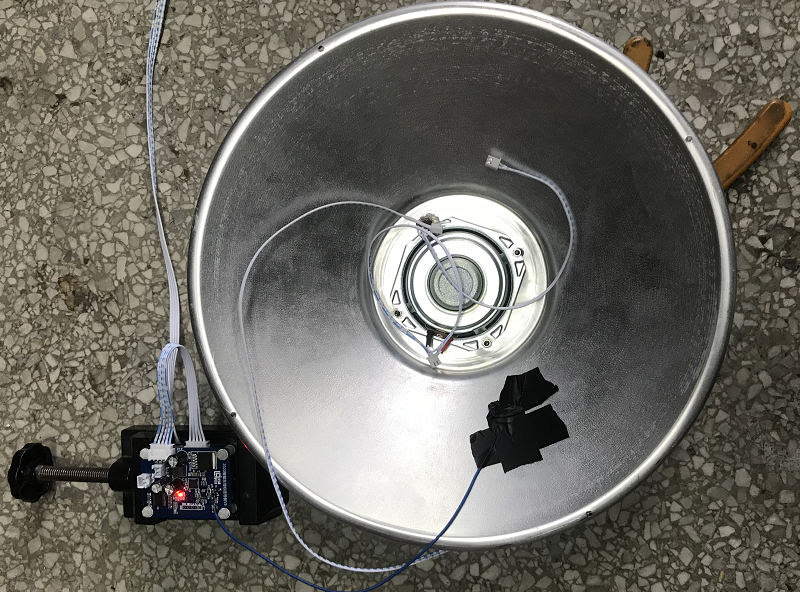

▲ 软件天线没有被金属外壳覆盖

^{▲ 软件天线没有被金属外壳覆盖}

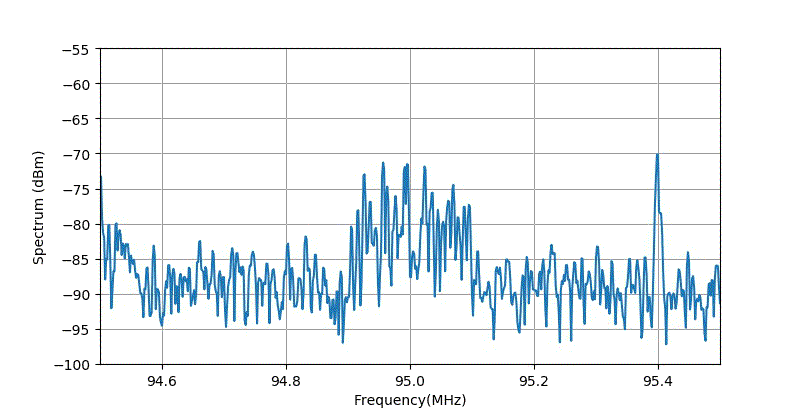

▲ 将信标外壳反过来，使得天线暴露在上面接收到的频谱

^{▲ 将信标外壳反过来，使得天线暴露在上面接收到的频谱}

03结论

从前面的实验结果来看：

使用调频（大型）天线比小型（433MHz）天线发送出的功率大约高了10dB左右；
信标的金属外壳对发送天线的场强影响比较大。实际对比看出发送的强度也减少了大约10dB。
