我是靠谱客的博主 现代自行车，这篇文章主要介绍ZigBee按键允许入网，现在分享给大家，希望可以做个参考。

1.前言
在德州仪器在线技术支持社区看到有zigbee怎么加入指定网络的讨论，TI员工讲到：“像智能家居等个人消费产品，从安全性考虑，正常运行时一般会关闭网络的允许加入功能，有新设备需要加入时，才打开该功能。另外，这些产品一般都会使能网络加密的功能。” 我们可以通过按键来控制Coordinator允许入网；控制Enddevice加入网络。

2.实验方法
一、
Coordinator：
step1.  开启组网 （协调器上电后，网络创建成功，不发送网络信息广播，也不允许任何节点加入网络，只有当连按3次协调器的按键，或者上位机发送准许入网的指令，这时候协调器才发送网络信息广播，准许设备加入网络）
setp2. 控制是否允许节点进入网络 （这里有个时间窗，时间窗内所有的节点都允许正常进入的）

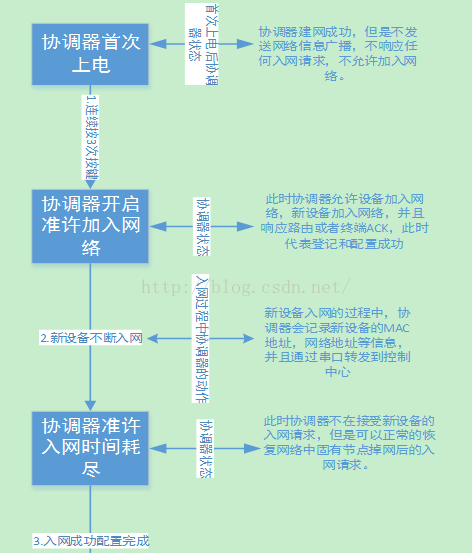

协调器首次上电流程图：
Enddevice：
step1. 开启网络发现 （连按3次按键，设备开启网络发现模式，如果有网络则加入网络）

协调器/网关流程图：

二、
通过串口给协调器"11"，协调器收到"11"后通过无线发送给终端或者路由器控制终端的LED灯亮起；终端或者路由器收到"11"后，应答协议器AA
通过串口给协调器"10"，协调器收到"10"后通过无线发送给终端或者路由器控制终端的LED灯熄灭；终端或者路由器收到"10"后，同样应答协议器AA

3.代码
Coordinator：
复制代码
1
<span style="font-family:Comic Sans MS;"><span style="font-family:Courier New;"><strong><span style="font-size:14px;"></span>
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
<span style="font-family:Comic Sans MS;">case ZDO_STATE_CHANGE:
    if(GenericApp_NwkState==DEV_ZB_COORD)
          {
             GenericApp_DstAddr.addrMode = (afAddrMode_t)AddrBroadcast;
             GenericApp_DstAddr.endPoint = GENERICAPP_ENDPOINT;

             //地址设置为广播地址，数据将广播给网络中的所有节点
             GenericApp_DstAddr.addr.shortAddr = 0xffff;

             //禁止节点加入
             <span style="background-color: rgb(255, 255, 51);">NLME_PermitJoiningRequest(0);</span>
          }
   break; </span>
复制代码
1
<span style="font-family:Comic Sans MS;"></span><span style="font-size: 16px;"> </span></strong></span></span>
分析： 在网络状态改变事件里判断如果是协调器 GenericApp_NwkState==DEV_ZB_COORD 地址设置为广播地址， 禁止所有设备入网。
复制代码
1
<span style="font-family:Comic Sans MS;"><span style="font-family:Courier New;font-size:14px;"><strong></span>
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
<span style="font-family:Comic Sans MS;">if ( keys & HAL_KEY_SW_6 )
    {
       DB_KEY_CNT ++;
       if(DB_KEY_CNT == 3)
       {
          DB_KEY_CNT = 0;
          if(GenericApp_NwkState == DEV_ZB_COORD) //网络是协调器
          {
             NLME_PermitJoiningRequest(60);        //开启入网: 1分钟
             osal_start_timerEx( GenericApp_TaskID,
                                 PermitJOIN_TIMEOUT_EVT,
                                 60000 );
             HalLedBlink ( HAL_LED_1, 0, 50, 500 ); //led 闪烁
             HalUARTWrite( MT_UART_DEFAULT_PORT, "允许入网rn", 10);
          }
         else
          {
             static uint8 flag = 0;
             if(flag)
             {
               NLME_LeaveReq_t req;
               req.extAddr = NULL;
               req.rejoin = TRUE;
               req.removeChildren = FALSE;
               req.silent = FALSE;
               NLME_LeaveReq( &req );
               HalLedSet (HAL_LED_1, HAL_LED_MODE_ON);
               HalUARTWrite( MT_UART_DEFAULT_PORT, "离开网络rn", 10);
             }else
             {
               devState = DEV_HOLD;
               ZDOInitDevice( 0 );               //加入网络
               HalLedBlink ( HAL_LED_1, 0, 50, 500 ); //led 闪烁
               HalUARTWrite( MT_UART_DEFAULT_PORT, "尝试入网中rn", 12);
             }
             flag = !flag;
          }
       }
       osal_start_timerEx( GenericApp_TaskID,KEY_TIMEOUT_EVT,KEY_INTERVAL_MONITOR_TIME );
    }</span>
复制代码
1
<span style="font-family:Comic Sans MS;"></strong></span></span>
分析：在按键事件处理函数中首先，判断按键的次数，如果为3次；再次判断网络是否为协调器，如果是协调器开启入网时窗；否则认为是终端或者路由器。然后，通过flag 标记是否为第一次入网。

req.rejoin = TRUE; //TRUE允许设备重新加入网络；FALSE不允许设备重新加入网络
req.removeChildren =FALSE; //TRUE 子设备也脱离，FALSE只脱离当前设备

NLME_PermitJoiningRequest(byte  PermitDuration)
PermitDuration=0xFF:允许其他设备加入本协调器建立的网络
PermitDuration=0x00:禁止
API使用说明：
NLME_PermitJoiningRequest只管本节点是否允许其他设备加入，管不了整个网络。
所以多级组网或者设备很多的时候，不但协调器的Permit需要打开，下面Router的Permit也要打开，否则一旦设备和协调器之间无法直接通信，或者协调器直接挂载的设备数已经达到最大值，都会导致设备无法入网。
同样，设备退网的时候，也需要将整个网络的Permit都关掉，不然的话，设备一退网，如果发入网请求的话，又会加回来，这就是有人说的设备退不了网的情况。
NLME_PermitJoiningRequest   是让协调器自己关掉入网（是对于自己而言,开启或者关闭本地端,允许其他设备入网）。
ZDP_MgmtPermitJoinReq   是让协调器关掉附件路由的入网，地址就是路由器的地址，一般发个广播就行（是通过地址，告诉某个设备或者所有路由开启或者关闭,允许其他设备网）。
注意：如果通信是加密的， 那么 就必须有一个trust center。 一般是协调器，因为我上面的通信是加密的， 关了协调器 就没有了 trust center，导致了 终端只能association  不能入网。

Enddevice：
复制代码
1
<span style="font-family:Comic Sans MS;"><strong><span style="font-family:Courier New;font-size:14px;"></span>
复制代码
1
2
3
4
5
6
7
8
9
10
<span style="font-family:Comic Sans MS;">case ZDO_STATE_CHANGE:         //net state change
     GenericApp_NwkState = (devStates_t)(MSGpkt->hdr.status);
     if(GenericApp_NwkState == DEV_END_DEVICE)
     {
          GenericApp_DstAddr.addrMode = (afAddrMode_t)Addr16Bit;
          GenericApp_DstAddr.endPoint = GENERICAPP_ENDPOINT;
          GenericApp_DstAddr.addr.shortAddr = 0x0;
          HalUARTWrite( MT_UART_DEFAULT_PORT, (uint8*)END_CODD, sizeof(END_CODD));
     }
 break;</span>
复制代码
1
<span style="font-family:Comic Sans MS;"></span></strong></span>
按键事件处理函数中 加入网络。
复制代码
1
<span style="font-family:Comic Sans MS;"><span style="font-family:Courier New;font-size:14px;"><strong></span>
复制代码
1
2
3
4
<span style="font-family:Comic Sans MS;">devState = DEV_HOLD;
ZDOInitDevice( 0 );               //加入网络
HalLedBlink ( HAL_LED_1, 0, 50, 500 ); //led 闪烁
HalUARTWrite( MT_UART_DEFAULT_PORT, "尝试入网中rn", 12);</span>
复制代码
1
<span style="font-family:Comic Sans MS;"></strong></span></span>
ZigBee按键允许入网测试程序
硬件连接


最后
